Реферат

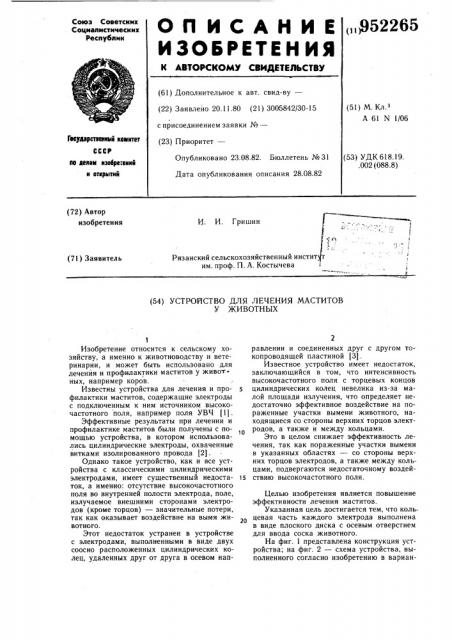

(„)952265

ОП ИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 20.11.80 (21) 3005842/30-15 с присоединением заявки №вЂ” (23) Приоритет— (51) М Кл з

А 61 N 1/06

Гееуаерстеекнмй кемитет

СССР (53) УДК 618.19. .002 (088.8) Опубликовано 23.08.82. Бюллетень № 31

Дата опубликования описания 28.08.82 еа аелем кзееретенкй и еткрмтей (72) Автор изобретения

И,. И. Гришин

Рязанский сельскохозяйственный инстит им. проф. П. А. Костычева (7l) Заявитель (54) УСТРОЙСТВО ДЛЯ ЛЕЧЕНИЯ МАСТИТОВ

У ЖИВОТНЫХ

Изобретение относится к сельскому хозяйству, а именно к животноводству и ветеринарии, и может быть использовано для лечения и профилактики маститов у животных, например коров.

Известны устройства для лечения и профилактики маститов, содержащие электроды с подключенным к ним источником высокочастотного поля, например поля УВЧ (1).

Эффективные результаты при лечении и профилактике маститов были получены с помощью устройства, в котором использовались цилиндрические электроды, охваченные витками изолированного провода (2).

Однако такое устройство, как и все устройства с классическими цилиндрическими электродами, имеет существенный недостаток, а именно: отсутствие высокочастотного поля во внутренней полости электрода, поле, излучаемое внешними сторонами электродов (кроме торцов) — значительные потери, так как оказывает воздействие на вымя животного.

Этот недостаток устранен в устройстве с электродами, выполненными в виде двух соосно расположенных цилиндрических колец, удаленных друг от друга в осевом направлении и соединенных друг с другом токопроводящей пластиной (3).

Известное устройство имеет недостаток, заключающийся в том, что интенсивность высокочастотного поля с торцевых концов цилиндрических колец невелика из-за малой площади излучения, что определяет недостаточно эффективное воздействие на пораженные участки вымени животного, находящиеся со стороны верхних торцов электродов, а также и между кольцами.

Это в целом снижает эффективность лечения, так как пораженные участки вымени в указанных областях — со стороны верхних торцов электродов, а также между кольцами, подвергаются недостаточному воздейts ствию высокочастотного поля.

Целью изобретения является повышение эффективности лечения маститов.

Указанная цель достигается тем, что кольцевая часть каждого электрода выполнена в виде плоского диска с осевым отверстием для ввода соска животного.

На фиг. 1 представлена конструкция устройства; на фиг. 2 — схема устройства, выполненного согласно изобретению в вариан952265 те прогрева двух сосков и двух четвертей

Вымени.

Устройство включает генератор УВЧ 1, к которому подключены токопроводящие электроды 2 и 3 посредством проводников

4 и 5. Электрод 3 выполнен в виде двух дисков 6 и 7, в каждом из которых сделаны осевые отверстия 8 и 9. Диски соединены токопроводящей пластиной 10. Электрод 2 имеет аналогичную конструкцию, что и электрод 3.

Устройство работает следующим образом.

Электроды 2 и 3 посредством отверстий

8 и 9 одеваются на соски вымени 11 (фиг. 2).

При включении генератора УВЧ 1 между электродами 2 и 3 возникает направленное высокочастотное электрическое поле, которое воздействует на пораженные области вымени животного. Предлагаемая конструк= ция электродов (фиг. 1) обеспечивает направленную и повышенную интенсивность высокочастотного поля в торцевых областях электродов и в области между дисками 6 и 7, так как именно к этим областям повернуты плоскости дисков. Ввиду симметрии представлена лишь четвертая часть вымени, подверженная заболеванию маститом, а именно четверть вымени и соски. Е; этим участкам и должно подводиться оптимальное высокочастотное поле.

Легко видеть (фиг. 2), что из взаимного расположения электродов 2 и 3 и вымени

11, к этим участкам и направлено интенсивное высокочастотное поле, созданное электро дами новой конструкции. Предлагаемая конструкция электродов повышает эффективность профилактики и лечения маститов у животных.

Формула изобретения

Устройство для лечения маститов у животных, включающее генератор высокой частоты, подключенный к электродам, каждый из которых выполнен в виде двух соосных кольцевых частей, удаленных друг от друга в осевом направлении и соединенных друг с другом токопроводящей пластиной, отличаюи1ееся тем, что, с целью повышения эффективности лечения маститов, кольцевая часть каждого электрода выполнена в виде плоского диска с осевым отверстием для ввода соска животного.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 519171, кл. А 01 J 7/00, 1976.

2. Авторское свидетельство СССР по заявке № 2911090/30 — 15, кл. А 61 N 1/03, 1980.

3. Авторское свидетельство СССР ло заявке № 2966484/30 — 15, кл. А 61 N 1/03, 1980.
