Устройство для физических упражнений

Устройство для физических упражнений

Иллюстрации

Показать все

Реферат

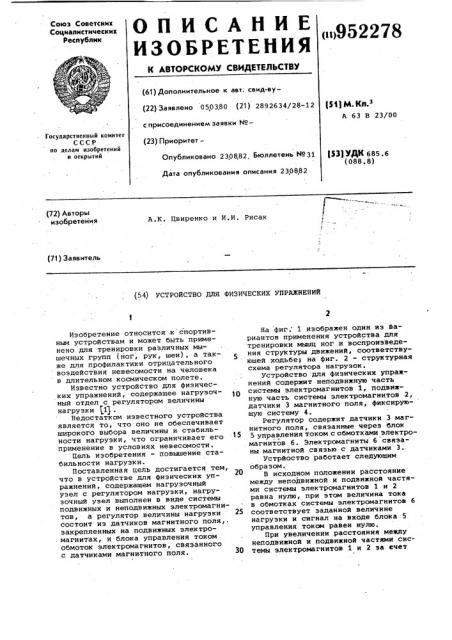

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт; свид-sy(22) Заявлено 050380 (21) 2892634/28-12 (343 М. Кл з

А 63 В 23/00 с присоединением заявки №Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет—

Опубликовано 2308,82, Бюллетень ¹ 31

Дата опубликования описания 230882 (531УДК 685.6 (088 8) (72) Авторы изобретения

А.К. Цвиренко и И.И. Рисак (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФИЗИЧЕСКИХ УПРАЖНЕНИЙ

Изобретение относится .к спортивным устройствам и может быть применено для тренировки различных мышечных групп (ног, рук, шеи), а также для профилактики отрицательного воздействия невесомости на человека в длительном космическом полете.

Известно устройство для физических упражнений, содержащее нагрузочный отдел с регулятором величины нагрузки 111 .

Недостатком известного устройства является то, что оно не обеспечивает широкого выбора величины и стабильности нагрузки, что ограничивает его применение в условиях невесомости.

Цель изобретения — повышение стабильности нагрузки.

Поставленная цель достигается тем, что в устройстве для физических упражнений, содержащем нагрузочный узел с регулятором нагрузки, нагрузочный узел выполнен в виде системы подвижных и неподвижных электромагнитов, а регулятор величины нагрузки состоит из датчиков магнитного поля, закрепленных на подвижных электро.магнитах, и блока управления током обмоток электромагнитов, связанного с датчиками магнитного поля.

На фиг. 1 Изображен один из Вариантов применения устройства для тренировки мышц ног и воспроизведения структуры движений, соответствующей ходьбе; на фиг. 2 - структурная схема регулятора нагрузок.

Устройство для физических упражнений содержит неподвижную часть системы электромагнитов 1, подвижную часть системы электромагнитов 2, датчики 3 магнитного поля, фиксирующую систему 4.

Регулятор содержит датчики 3 магнитного поля, связанные через блок

15 5 управления током с обмотками электромагнитов 6. Электромагниты 6 связаны магнитной связью с датчиками 3..

Устрйоство работает следующим образом.

В исходном положении расстояние между неподвижной и подвижной частями системы электромагнитов 1 и 2 равна нулю, при этом величина тока в обмотках системы электромагнитов 6

25 соответствует заданной величине нагрузки и сигнал на входе блока 5 управления током равен нулю.

При увеличении расстояния ме1кду неподвижной и подвижной частями сис30 темы электромагнитов 1 и 2 эа ечет,952278. фиа!

ВНИИПИ Закай 6003/9 Тираж 400 Подписйое

Ф

Филиал ППП "Патент", г. Ужгород, ул.Проектная,4 мышечного усилия, затрачиваемого на преодоление электромагнитной силы притяжения, уменьшается сигнал с датчика 3 магнитного поля.

На входе блока 5 управления током появляется с сигнал рассогласования, 5 который приводит к возрастанию вели а в обмотках системы элекчины тока в т омагнитов 6 и, соответственно, напряженности поля системы э тромагнито электромагнитов до в до тех пор, пока сигнал щ на входе регулятора тока не станет равным нулю. тся поТаким образом поддерживает стоянство величины нагру зки в любой т очке перемещения подвижной

2. системы электромагнитов

Для расширения диапазона уровней нагрузки в блоке управления током предусмотрена возможност ть изменения величины нагрузки. начитель-2О

П едлагаемое устройство значите ре я тренино р расширяет возможности для и различных групп, особе енно ровни и позволяет в условиях невесомости, и

25 величине уровней нагрузки.

Экономический эффект изобретения заключается в уменьшении периода восстановления космонавтов после длительного пребывания в невесомости. формула изобретения

Устройство для физических упражнений, содержащее нагрузочный узел с регулятором величины нагрузки, и ч а ю щ е е с я тем, что, о тли ки нас целью стабилизации нагрузки, груэочный узел выполнен в виде сиспо вижных и неподвижных электротемы под чины намагнитов, а регулятор величи зки сбстоит из датчиков магнитгрузки ного поля, закрепленных на под о вижных электромагнитах, и блока управления током обмоток электромагнитов, связанного с д датчиками магнитного поля.

Источники информации, принятые во внимание при экспертизе

1. Журнал "Авиация и космонавтика", 1978, В 10, с, 42.
