Реферат

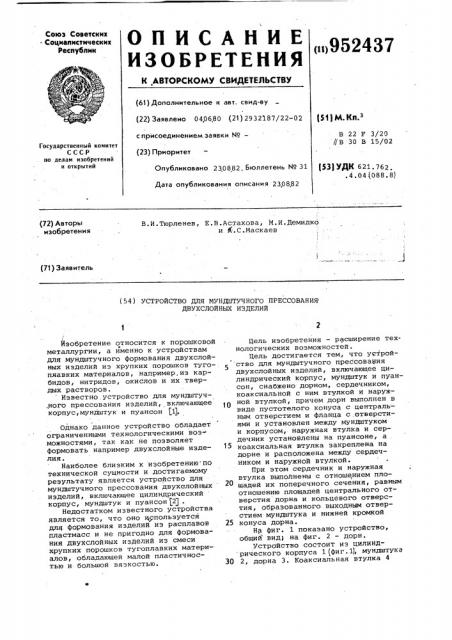

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

° Социалистических

Республик р>952437 (61) Дополнительное к авт. свид-ву (22) Заявлено 040680 (21) 2932187/22-02 с присоединением заявки ¹â€” (23) Приоритет

Опубликовано 230882. Бюллетень ¹ 31

Дата опубликования описания 230882

fgqj Кп 3

В 22 F 3/20

//В 30 В 15/02

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621. 762. .4.04(088.8) В.И.Тюрленев, E.B.Àñóàõoâà, M.È.Äåìèäêî и й.С.Маскаев (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ МУНДШТУЧНОГО ПРЕССОВАНИЯ

ДВУХСЛОЙНЫХ ИЗДЕЛИИ

Изобретение относится к порошковой металлургии, а именно к устройствам для мундштучного формования двухслойных изделий из хрупких порошков тугопяавких материалов, например.из карбидов, нитридов, окислов и их твердых растворов. Известно устройство для мундштуч.ного прессования изделий, включающее корпус, мундштук и пуансон (1).

Однако данное устройство обладает ограниченными технологическими воэ можностями, так как не позволяет формовать например двухслойные изделия.

Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для мундштучного прессования двухслойных изделий, включающее цилиндрический корпус, мундштук и пуансон (2) .

Недостатком известного устройства является то, что оно используется для формования изделий из расплавов пластмасс и не пригодно для формования двухслойных иэделий из смеси хрупких порошков тугоплавких материалов, обладающей малой пластичностью и большой вязкостью.

Цель изобретения — расширение технологических возможностей.

Цель достигается тем, что устрой ство для мундштучного прессования двухслойных изделий, включающее цилиндрический корпус, мундштук и пуансон, снабжено дорном, сердечником, коаксиальной с ним втулкой и наружной втулкой, причем дорн выполнен в виде пустотелого конуса с централь ным отверстием и фланца с .отверстиями и установлен между мундштуком и корпусом, наружная втулка и сердечник установлены на пуансоне, а коаксиальная втулка закреплена на дорне и расположена между сердечником и наружной втулкой.

При этом сердечник и наружная втулка выполнены с отношением площадей их поперечного сечения, равным отношению площадей центрального отверстия дорна и кольцевого отверстия, образованного выходным отверстием мундштука и нижней кромкой

25 конуса дорна.

На фиг. 1 показано устройство, общий вид; на фиг. 2 — дорн. устройство состоит из цилинд рического корпуса 1(фиг.1), мундштука

30 2, дорна 3. Коаксиальная втулка 4

952437 крепится с помощью резьбового соединения на дорне 3. Сердечник 5 и наружная- втулка б крепится на пуансоне 7. Устройство установлено на опорной плите 8.

Лори 3 (рис.2) снабжен фланцем 5

9, в котором выполнены сегментные отверстия 10. Коническая часть дорна имеет центральное отверстие 11. Углы внутренних конусов дорна и мундштука равны и составляют 60-90 . Для лучО шего уплотнения и прочного сцепления слоев изделия угол наружного конуса дорна на 5-10 меньше и составляет

О

55-80

Устройство работает следующим образом.

На опорную плиту 8 устанавливают корпус 1 с мундштуком 2, дорном .3 и втулкой 4. Пуансон 7 отводят в крайнее верхнее положение. В кольцевую полость между корпусом 1 и втулкой 4 загружают материал нерхнего слоя(обо-. лочки) иэделия, а в цилиндрическую полость нтулки 4 загружают материал внутреннего слоя (сердцевины) изделия.

Собранное таким образом устройство нагревают до температуры формования, после чего пуансон 7 с сердечником

5 и втулкой б включением пресса вводят в корпус 1 и производят формова- 30 ние изделия путем выдавливания материалов иэ отверстий дорна и мундштука

После окончания формования пуансон 7 поднимают вверх, вновь загружают материал для каждого слоя и пов- 35 торяют формование.

Материал для формования приготовляют на парафиновой связке.

Устройство опробовано при изготовлении нескольких партий стержневых 4п изделий из карбида циркония с оболочкой из карбида ниобия круглого и прямоугольного сечений. За счет раненства отношений площадей поперечных сечений рабочей камеры и выходных отверстий мундштука и дорна обеспечивают синхронное движение обоих слоев материала формуемого иэделия и равенство скоростей их выхода из мундштука.

За счет дрога.достигаются равнотолщинность оболочки как по сечению, так и по длине иэделия и большая плотность отформованных изделий, которая близка к 100%.

Устройство позволяет формовать иэделия диаметром 1-20 мм различного профиля с толщиной оболочки

0,05-5 мм. Точность оболочки составляет +0,01 мм.

Оно может быть использовано для изготовления изделий, стойких при работе с агрессивными газами и жидкостями при высоких температурах (до 2500 С ) эа счет создания защит-. ной оболочки иэ соответствующих материалов.

Формула изобретения

1. Устройство для мундштучного прессования двухслойных изделий, включающее цилиндрический корпус, мундштук и пуансон, о т л и ч а ю щ ее с я тем, что, с целью расширения технологических возможностей, оно снабжено дорном, сердечником, коак- сиальной с ним втулкой и наружной втулкой, причем дорн выполнен в виде пустотелого конуса с центральным отверстием и фланца с отверстиями и установлен между мундштуком и корпусом, наружная втулка и сердечник установлены на пуансоне, а коаксиальная втулка закреплена на дорне и расположена между сердечником и наружной втулкой.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что сердечник и наружная втулка выполнены с отношением площадей их поперечного сечения, равным отношению площадей центрального отверстия дорна и кольцевого отверстия, образованного выходным отверстием мундштука и нижней кромкой конуса дорна.

Источники информации, принятые во внимание при экспертизе

1. Радомысельский И.Д. и др.

Пресс- формы для порошковой металлургии, Киев, "Техника", 1970, с,36, рис.21.

2. Авторское свидетельство СССР

9 143227, кл. В 29 F 3/04,1962.
