№ 95244

Класс 21с, 64„

21с, 67вв

СССР

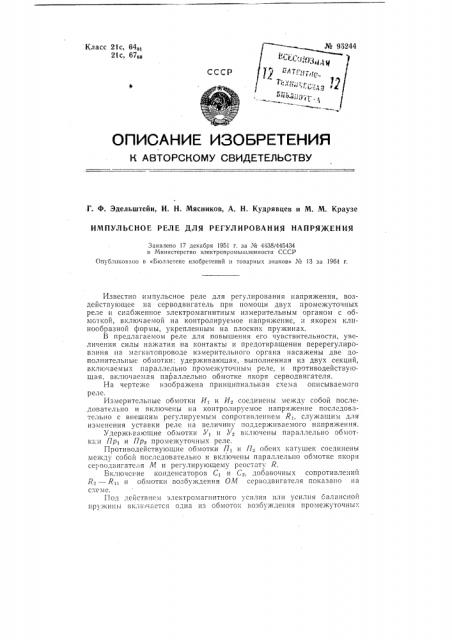

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г. Ф. Эдельштейн, И. Н. Мясников, А. H. Кудрявцев и М. М. Краузе

ИМПУЛЪСНОЕ РЕЛЕ ДЛЯ РЕГУЛИРОВАНИЯ НАПРЯЖЕНИЯ

Заявлено 17 декабря 1951 г. за № 4438/445434 в Министерство электропрочвнлленности СССР

Опубликовано в «Б>оллетене изобретений и товарных знаков» № 13 за 1964 г.

Известно импульсное реле для регулирования напряжения, воздействующее на серводвигатель при помощи двух промежуточных реле и сн="áæåííîå электромагнитным измерительным органом с обмсткой, включаемой на контролируемое напряжение, и якорем клинообразной формы, укрепленным на плоских пружинах.

В предлагаемом реле для повышения его чувствительности, увеличения силы нажатия на контакты и предотвращения перерегулирования на магнитопроводе измерительного органа насажены две дополнительные обмотки: удерживающая, выполненная из двух секций, включаемых параллельно промежуточным реле, и противодействующая, включаемая параллельно обмотке якоря серводвигателя.

На чертеже изображена принципиальная схема описываемого реле.

Измерительные обмотки О, и О соединены между собой последовательно и включены на контролируемое напряжение последовательно с внешним регулируемым сопротивлением R>, служащим для изменения уставки реле на величину поддерживаемого напряжения.

Удерживающие обмотки У, и У включены параллельно обмоткам Пр, и Пра промежуточных реле.

Противодействующие обмотки П, и П.; обеих катушек соединены между собой последовательно и включены параллельно обмотке якоря серводвигатсля М и регулирующему реостату R.

Бключс14>ие конденсатороз С1 и Са, добавочных сопротивлен1ш

R — R>-, и обмотки возбуждения ОМ серводвигателя показано на схеме.

Под действием электромагнитного усилия или усилия балансной пружи нI вклк>чается одна из обмоток возбуждения промежуточных,№ 95244 реле, которая своими контактами замыкает цепь якоря серводвигателя М, приводя его во вращение.

Благодаря клинообразной форме якоря измерительный орган реле имеет астатическую характеристику, что обеспечивает возможность согласования электромагнитного усилия и усилия балансной пружины и плоских пружин по ходу якоря при регулировке реле.

Наличие в измерительном органе удерживающих обмоток позволяет создать дополнительные усилия для обеспечения необходимого нажатия на контакты измерительного органа.

Противодействующие обмотки компенсируют снижение удерживающих обмоток, благодаря чему исключаются снижение чувствительност : реле и необходимость перерегулирования его.

Предмет изобретения

Импульсное реле для регулирования напряжения, имеющее электромагнитный измерительный орган с обмоткой, включаемой на контролируемое напряжение, и якорем клинообразной формы, укрепленным нз плоских пружинах, и воздействующие на серводвигатель при помощи двух промежуточных реле, о т л и ч а ю щ е е с я тем, что, с целью повышения чувствительности увеличения силы нажатия на контакты и предотвращения перерегулирования, на магнитопровод измерительного органа насажены две дополнительные обмотки: удс-рживающая, выполненная из двух секций, включаемых параллельно промежуточным реле, и противодействующая, включаемая параллель-но обмотке якоря серводвигателя.,№ 952И

1

А»
