Опалубка для изготовления бетонных трубчатых изделий

Опалубка для изготовления бетонных трубчатых изделий

Иллюстрации

Показать все

Реферат

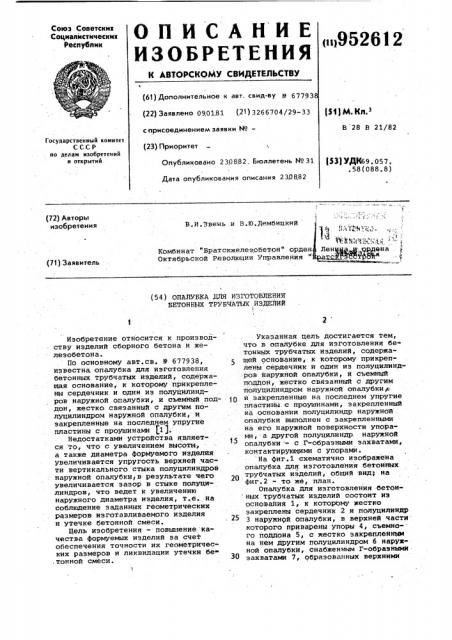

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик и 1952612 (61) Дополнительное к авт. свид-ву р 67793 (22) Заявлено 090181 (21) 3266704/29-33

131)М Кл з

В 28 В 21/82 сприсоединением заявки №(23) Приоритет

Государственный комитет

СССР по делам изобретен и и и открытий. ($3) УДК69. 057..58(088.8) Опубликовано 2 30 8,82 . Бюллетень ¹ 31

Дата опубликования описания 230882 (72) Авторы изобретения

В .И.Звень и В.Ю,Дембицкий . $ 1 „: Ф ",-:,з

Комбинат "Братскжелеэобетон" орден Ленину„@,щ дена

Октябрьской Революции управления " Х Д ЙЙМфВР (71) Заявитель (54) ОПАЛУБКА ДЛЯ ИЗГОТОВЛЕНИЯ

БЕТОННИХ ТРУБЧАТЫХ, ИЗДЕЛИЙ

Изобретение относится к производству изделий сборного бетона и железобетона.

По основному авт.св. Р 677938, известна опалубка для изготовления бетонных трубчатых иэделий, содержащая основание, к которому прикреплены сердечник и один из полуцилиндров наружной .опалубки, и съемнйй поддон, жестко связанный с дру1 им полуцилиндром наружной опалубки, и закрепленные на последнем упругие пластины с проушинами (1 j.

Недостатками устройства является то, что с увеличением высоты, а также диаметра формуемого изделия увеличивается упругость верхней части вертикального стыка полуцилиндров наружной опалубки в результате чего увеличивается зазор в стыке полуцилиндров, что ведет к увеличению наружного диаметра иэделия, т.е. на соблюдение заданных геометрических размеров изготавливаемого изделия и утечке бетонной смеси.

Цель изобретения - повышение качества формуемых иэделий за счет обеспечения точности их геометрических размеров и ликвидации утечки бе ,тонной смеси.

1 указанная цель достигается тем, что в опалубке для изготовления бетонных трубчатых изделий, содержа5 .тлей основание, к которому прикреплены сердечник и один из полуцилиндров наружной опалубки, и съемный ттоддон, жестко связанный с другим .полуйилиндром наружной опалубки и закрепленные на последнем упругие пластины.с проушинами, закрепленный на основании полуцилиндр наружной. опалубки выполнен с закрепленными на его наружной поверхности упорами, а другой полуцилиндр. наружной .опалубки:- с Г-образными захватами, контактирующими с упорами. На фиг.1 схематично изображена .опалубка для изготовления бетонных рубчатых изделий, абШий вид; на фиг.2 - то же, план.

Опалубка для изготовления бетон ных трубчатых изделий состоит иэ основания 1, к которому жестко закреплены сердечник 2 и полуцилиидр

3 наружной опалубки, в верхней части которого приварены упоры 4, съемного поддона 5, с жестко закрепленным на нем другим полуцилиндром 6 наруж« ной опалубки, снабженным Г-образными захватами 7, образованных верхними

952612

15

20 концами закрепленных на полуцилиндре б упругих пластин 8 с проушинами 9.

Опалубка для изготовления бетонных трубчатых изделий работает следующим образом.

Основание 1 устанавливается на выбростол (не показан). Сверху на основание устанавливается поддон 5, при этом сердечник 2 проходит в отверстие поддона 5. Когда поддон 5 ! достигнет основания 1 полуцилиндры

3 и б наружной опалубки сомкнутся и образуют йаружную форму. Упругие пластины 8 при этом плотно прижмутся к вертикальному стыку, а в верхней части своими Г-образными концами 7 войдут в зацепление с упорами

4. Такое соединение двух полуцилиндров 3 и б препятствует увеличению диаметра цилиндрического наружного щита.

Затем производится смазка опалубки, армиронание, заполнение бетонной смесью. После виброуплотнителя поддон 5 за проушины 9 поднимается, упругие пластины 8 выходят из зацепления с упорами 4 и происходит немедленная распалубка отформованного изделия, после чего изделие на поддоне

5 вместе с полуцилиндром 6 подается на термообработку. На основание устанавливается другой сменный поддон 5 и цикл повторяется.

ВНИИПИ Заказ 6176/25

Тираж 604 Подписное

Филиал ППП "Патент", r. Ужгород, ул.Проектная,4

Фиксация разъемных полуцилиндров в верхней части полностью исключает отклонение формуемого иэделия требуемых от геометрических размеров.

Использование предлагаемого техничес-, кого решения на заводах комбината при изготовлении сантехнических колец позволило сократить расход бетонной смеси примерно на 3%, исключить возможный брак в случае отклонения геометрических размеров сверх допустимых.

Формула изобретения

Опалубка для изготовления бетонных трубчатых иэделий по авт,св.

Р 677938, отличающаяся тем, что, с целью повышения качества формуемых изделий за счет обеспечения точности их геометрических размеров и ликвидации утечки бетонной смеси, закрепленный на основании полуцилиндр наружной опалубки выполнен с закрепленными на его наружной поверхности упорами, а другой полуцилиндр наружной опалубки — c Г-образными захватами, контактирующими ,с упорами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 677938, кл. В 28 В 21/82, 1976,
