Литьевая форма для изготовления изделий с арматурой
Иллюстрации
Реферат

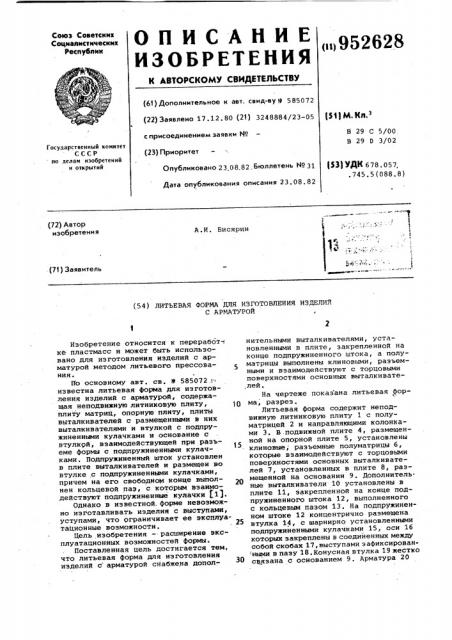

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскими
Социалистических
Республик ()952628 (61) Дополнительное к авт. свид-ву 9 585072 (22) Заявлено 17.12. 80 (21) 3248884/23-05 с присоединением заявки 1 1о (23) Приоритет
Опубликовано 2 3 08. 8 2 . Бюллетень ¹ 31
Дата опубликования описания 23.08.82 м} м.к.
В 29 С 5/00
В 29 0 3/02
Государстненный комитет
СССР по делам изобретений и открытий (53) УДК 678.057, .745.5(088.8) (72) Автор изобретения
A.È. Бисярин ч ь (71) Заявитель (54) JIHTbEBAH ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ
С АРМАТУРОЙ
Изобретение относится к переработ ке пластмасс и может быть использовано для изготовления изделий с арматурой методом литьевого прессования.
Ifo основному авт. cs. в 585072.г известна литьевая форма для изготовления изделий с арматурой, содержащая неподвижную литниковую плиту, плиту матриц, опорную плиту, плиты выталкивателей с размещенными в них выталкивателями и втулкой с подпружиненными кулачками и основание с втулкрй, взаимодействующей при разьеме формы с подпружиненными кулачками. Подпружиненный шток установлен в плите выталкивателей и размещен во втулке,с подпружиненными кулачками, причем на его свободном конце выполнен кольцевой паз, с которым взаимодействуют подпружиненные кулачки (1).
Однако в известной. форме невозможно изготавливать иэделия с выступами, уступами, что ограничивает ее эксплуатационные возможности.
Цель изобретения — расширение эксплуатационных возможностей формы.
Поставленная цель достигается тем, что литьевая форма для изготовления изделий с арматурой снабжена дополнительными выталкивателями, установленными в плите, закрепленной на конце подпружиненного штока, а полуматрицы выполнены клиновыми, разъемными и взаимодействуют с торцовыми поверхностями основных выталкивате,лей.
На чертеже показана литьевая фор1р ма, разрез.
Литьевая форма содержит неподвижную литниковую плиту 1 с полуматрицей 2 и направляющими колонками 3. В.подвижной плите 4, размещенной на опорной плите 5, установлены клиновые; разъемные полуматрицы 6, которые взаимодействуют с торцовыми поверхностями основных выталкивателей 7, установленных в плите 8, размещенной на основании 9. Дополнительные выталкиватели 10 установлены в плите 11, закрепленной на конце подпружиненного штока 12, выполненного с кольцевым пазом 13. На подпружиненном штоке 12 концентрично размещена втулка 14, с шарнирно установленными подпружиненными кулачками 15, оси 16 которых закреплены в соедийенных между собой скобах 17, выступами зафиксирован ными в азу 18.Конусная втулка 19 жестко связана с основанием 9. Арматура 20
952628
Формула изобретения размещена в гнезде полуматриц б.
Между опорной плитой 5 и плитой 11,3 подвижной плитой 4 и плитой 8 установлены пружины соответственно 21 и 22.
QopMa работает следующим образом. 5
Устанавливается в гнездо арматура 20 и совместно с ней полуматрицы 6 возвращаются в исходное положе-. ние, т.е. до контакта их торца с тоРцом основНого выталкивателя 7, 10 обеспечивая, тем самым, закрепление арматуры 20 в гнезде полуматриц б.
После этого форма смыкается,в результате чего шток 12 отходит от неподвижного упора машины и под действи- !5 ем пружины 21 перемещается во втул ке 14 до западания подпружиненных кулачков 15 в кольцевой @аэ 13. После впрыска материала и отверждения отливки литьевая форма раскрывается.
При этом шток 12, упираясь в неподвижный упор машины, останавливается, а пружины 21 и 22 при дальнейшем раскрытии формы сжимаются. Выталкиватели 7 торцом выталкивают полуматрицы б из гнезда подвижной плиты 4, которые при этом расходятся и освобождают арматуру 20. Подпружиненные кулачки 15 входят в конусную втулку
19 и, поворачиваясь на осях 16, выхо- дят из кольцевого паза 13, освобож=. дая шток 12. После чего втулка 14, связанная с плитой 8, под действием пружины 22 перемещается в сторону основания 9, в результате чего между торцом основного выталкивателя 7 и торцом полуматриц б образуется зазор, обеспечивающий перемещение раскрывшихся полуматриц б совместно с подвижной плитой 4, а подпружиненные. кулачки 15 выходят из коиусной втул- 40
ВНИИПИ Заказ 6178/26
Тираж 679 Подписное
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ки 19 и поворачиваются до упора в шток 12.
В результате этого перемещения иэделие совместно с арматурой удаляется из формы дополнительными выталкивателями 10. После остановки подвижной части формы весь процесс повторяется.
Вследствие того, что полуматрицы
5 выполнены разъемными и подвижными относительно плиты 4 и основных выталкивателей 7, обеспечивается возможность изготовления армированных изделий с элементами, например, в виде выступов, уступов, зацепов и т.п.
Использование предлагаемой формы позволит получить положительный эффект за счет ее эксплуатационных возможностей.
Литьевая форма для изготовления иэделий с арматурой по авт. св.
9 585072, отличающаяся тем, что, с целью расширения эксплуатационных возможностей формы, она снабжена дополнительными вытал-. кивателями, установленными в плите, закрепленной на конце подпружиненного штока, а полуматрицы выполнены клиновыми, разъемными и взаимодействуют с торцовыми поверхностями основных выталкивателей.
Источники информации, принятые во внимание при экспертизе.1. Авторское свидетельство СССР
Р 585072, кл. В 29 С 5/00, кл.
В 29 > Э/02, 1975 (прототип).
