Краска для асбоцементных изделий

Краска для асбоцементных изделий

Иллюстрации

Показать все

Реферат

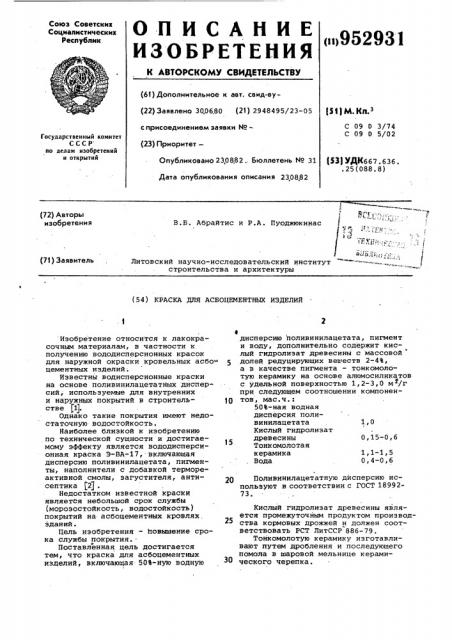

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<11952931 (61) ???????????????????????????? ?? ??????. ????????-????(22) ???????????????? 300680 (21) ?948495>

Опубликовано 230882 .. Бюллетень ¹ 31

Дата опубликования описания 230882 (1) М Кп 3

С 09 0 3/74

С 09 0 5/02

Государственный комитет

СССР ио делам изобретений и открытий (531 УДК667. 636..25(088.8) (72) Авторы изобретения

В.Б. Абрайтис и P.A. Пуоджюкинас

1 1

Литовский научно-исследовательский институт строительства и архитектуры (71 ) За яв итель (54) КРАСКА ДЛЯ АСБОЦЕМЕНТНЬИ ИЗДЕЛИИ

0,15-0,6

Изобретение относится к лакокрасочным материалам, в частности к получению вододисперсионных красок для наружной окраски кровельных асбо" цементных изделий.

Известны водисперсионные краски на основе поливинилацетатных дисперсий, используемые для внутренних и наружных покрытий в строительстве (1).

Однако такие покрытия имеют недостаточную водостойкость.

Наиболее близкой к изобретению по технической сущности и достигаемому эффекту является вододисперсионная краска Э-BA-17, включающая дисперсию поливинилацетата, пигменты, наполнители с добавкой термореактивной смолы, загустителя, антисептика (2j .

Недостатком известной краски является небольшой срок службы (морозостойкость, водостойкость) покрытий на асбоцементных кровлях. зданий.

Цель изобретения - повышение срока службы покрытия..

Поставленная цель достигается тем, что краска для асбоцементных изделий, включающая 50%-ную водную

Ф дисперсию поливинилацетата, пигмент и воду, дополнительно содержит кислый гидролизат древесины с массовой долей редуцирующих веществ 2-4%, а в качестве пигмента — тонкомолотую керамику на основе алюмосиликатов с удельной поверхностью 1,2-3,0 м /г при следуЮщем соотношении компонен)O тов, мас.ч.:

50%-ная водная дисперсия поливинилацетата 1,0

Кислый гидролизат древесины

Тонкомолотая керамика 1,1-1,5

Вода 0,4-0,6

Поливинилацетатную дисперсию используют в соответствии с ГОСТ 1899273.

Кислый гидролизат древесины является промежуточным продуктом производства кормовых дрожжей и должен соответствовать PCT ЛитССР 886-79.

Тонкомолотую керамику изготавливают путем дробления и последующего помола в шаровой мельнице керамического черепка.

952931

Краску готовят следующим образом.

В шаровую мельницу загружают пигмент и воду и после помола и перетира пигментную массу смешивают с поливинилацетатной дисперсией и кислым гидролизатом древесины.

1 (2 (Таблица. 1

Состав, мас.ч.

4 5 ) б 7 (8 J 9 J 10

50%-ная водная дисперсия поливинилацетата.1,0 1,0 1,0 1,0 1,0 1,0 1 0 1,0 1,0 1 0

Кислый гидролизат .древесины

0,3 0,2 0,4 0,15 0,3 0,6 0,2 0,4 0,5 0,6

Тонкомолотая керамика

1,5 1,4 1,3 1,1 1,35 1,5 1,2 1,3 1,45 1,2 г

Ф

0,6 0,5 0,4 0,4 0,4 0,6 0,4 0,5 0,5 0,4

Вода

Таблица 2

Изгиб покрытия, мм, не более (по ГОСТ 6806-73) 1

1 1 3 1 1 1

1 1 1

Смываемость краски, г/м, не

2 более (по ГОСТ

20833-73п.3.8) 4 5 4 3 4

4 6

Стойкость пленки к действию воды при 20+2оС ч, не менее (по

ГОСТ 20833-75 п.3.9) 48

48 48 48 48 48 48 48 48 48 4

1 1 1 1 1 1

1 1 1

1 1

1 1 1

1 3

1 1 1 2 1 2

Адгезия покрытия, баллы (по ГОСТ 15140-78 метод решетчатых нарезов) Адгезия покрытия к асбоцементу в насыщенном водой состоянии после выдержки в воде в течение 48 ч, баллы, по

ГОСТ 15140-78

На асбоцементные изделия краску наносят. методом окунания или другим способом с последующей сушкой при

110-150вС в течение 5-10 мин.

Составы краски приведены в табл. 1, а свойства покрытий - В табл.

952931

Продолжение табл. 2

Состав

Показатели

1У.7 1У.7 1У.7 1У.7 1У.7 Ц.7 1У.7 1У.7 1У.7 1У;7 П.2

Светостойкость по изменейию коэффициента отражения света, Ъ, не более 5

10 5 5 5 3 5 5 10

10 10

Прочность пленки покрытия при растяжении, кГ/м,. не менее (ГОСТ 18299-72) 120

110 130 120 120 90 110 100 110

110 80

Морозостойкость покрытия на асбоцементе, количество циклов, (по

ГОСТ 8747-73) 40

45 45 35 35 30 40 40 40

40 3

Устойчивость цветного покрытия к истиранию, кг, (по

ГОСТ 8747-73) при толь ине покрытия

0,15 мм

19 ?3 5

Срок службы покрытия из предлагаемой краски на асбоцементной кровле в 1,5-2 раза выше по.сравнению с известной.

Формула изобретения

Краска для асбоцементных изделий, включающая 50%-ную водную дисперсию поливинилацетата, пигмент и воду, отличающаяся тем, что, с целью повышения срока службы покрытия, она дополнительно содержит кислый гидролизат древесины с массовой долей редуиирующих веществ

2-4Ъ, а в качестве пигмента — тонкомолотую керамику на основе алюмосиликатов с удельной поверхностью

ВНИИПИ Заказ 6207/41

Филиал ППП "Патент", r.Óæãoðoä, ул.Проектная, 4

Лтмосферостойкость покрытия на асбоцементе в условиях умеренно-континентального климата после

3-х лет экспозиции (по ГОСТ

6892-68) 1,2-3,0 м /г при следующем соотношении компонентов, мас.ч.

50%-ная водная дисперсия поливинилацетата 1,0

Кислый гидролизат древесины 0,15-0,6

Тонкомолотая керамика 1,1-1,5

Вода 0,4-0,6

Источники информации, принятые во внимание при экспертизе

1. Верхоланцев В.В. Водные краски на основе синтетических полимеров. Л., "Химия", 1968, с. 136-140.

60 2. Краски водоэмульсионные различных цветов для наружных работ

ГОСТ 20833-75 (прототип).

Тираж 661 Подписное
