Реферат

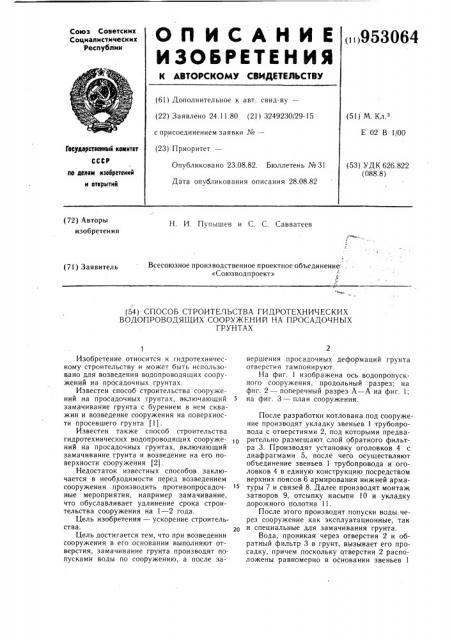

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()953064 (61) Дополн ител ьное к авт. свид- ву— (22) Заявлено 24.11.80 (21) 3249230/29-15 с присоединением заявки ¹â€” (23) Приоритет— (5!) М, К.

Е 02 В 1/00

Гасударственный комитет

Опчбликовано 23.08.82. Бюллетень №31 (53) УДК 626.822 (088.8) о делам нзооретеиий и открытий

Дата опубликования описания 28.08.82 (72) Авторы изобретения

Н. И. Пупышев и С. С. Савватеев

Всесоюзное производственное проектное объединение:

«Союз водпроект» (71) Заявитель (54) СПОСОБ СТРОИТЕЛЬСТВА ГИДРОТЕХНИЧЕСКИХ

ВОДОПРОВОДЯЩИХ СООРУЖЕНИЙ НА ПРОСАДОЧНЫХ

ГРУНТАХ

Изобретение относится к гидротехническому строительству и может быть использовано для возведения водопроводящих сооружений на просадочных грунтах.

Известен способ строительства сооружений на просадочных грунтах, включающий замачивание грунта с бурением в нем скважин и возведение сооружения на поверхности просевшего грунта (1) .

Известен также способ строительства гидротехнических водопроводящих сооружений на просадочных грунтах, включающий замачивание грунта и возведение на его поверхности сооружения (2) .

Недостаток известных способов заключается в необходимости перед возведением сооружения производить противопросадочные мероприятия, например замачивание, что обуславливает удлинение срока строительства сооружения на 1 — 2 года.

Цель изобретения — ускорение строительства.

Цель достигается тем, что при возведении сооружения в его основании выполняют отверстия, замачивание грунта производят попусками воды по сооружению, а после завершения просадочных деформаций грунта отверстия тампонируют.

На фиг. 1 изображена ось водопропускного сооружения, продольный разрез; на фиг. 2 — поперечный разрез А — А на фиг. 1;

5 на фиг. 3 — план сооружения.

После разработки котлована под сооружение производят укладку звеньев 1 трубопровода с отверстиями 2, под которыми предварительно размещают слой обратного фильтра 3. Производят установку оголовков 4 с диафрагмами 5, после чего осуществляют объединение звеньев 1 трубопровода и оголовков 4 в единую конструкцию посредством верхних поясов 6 армирования нижней арматуры 7 и связей 8. Далее производят монтаж затворов 9, отсыпку насыпи !О и укладку дорожного полотна 11.

После этого производят попуски воды через сооружение как эксплуатационные, так и специальные для замачивания грунта.

Вода, проникая через отверстия 2 и обратный фильтр 3 в грунт, вызывает его просадку, причем поскольку отверстия 2 расположены равномерно в основании звеньев 1

953064

Формула изобретения

1 111 Г

Составитель A. Сергеев

Редактор Н. Пушненкова Техред А. Бойкас Корректор Н. Король

Заказ 5853/48 Тираж 709 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! l3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 трубопровода и просадка грунта происходит равномерно.

Поверхность грунта, осевшая несколько больше, не оказывает опорного влияния на расположенный над ним участок трубопровода, и так как трубопровод объединен в единую жесткую конструкцию поясами 6 и арматурой 7, нагрузка на другие участки поверхности грунта увеличится и вызовет более интенсивную их просадку. В результате происходит равномерная осадка частей сооружения.

После завершения просадочных деформаций грунта отверстия 2 тампонируют цементным раствором.

Предлагаемое осуществление способа позволит значительно ускорить строительство и пуск в эксплуатацию сооружения.

Способ строительства гидротехнических водопроводящих сооружений на просадочных грунтах, включающий замачивание грунта и возведение на его поверхности сооружения, отличающийся тем, что, с целью ускорения строительства, при возведении сооружения в его основании выполняют отверстия, замачивание грунта производят попусками воды по сооружению, а после завершения просадочных деформаций грунта отверстия тампонируют.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 165126, кл. Е 02 D 3/10, 1962.

2. Строительные нормы и правила СКИП15-74, М., 1974, с. 3, п. 4.3 (прототип).
