Фундамент башенного сооружения,возводимого на неравномерно деформирующемся основании

Фундамент башенного сооружения,возводимого на неравномерно деформирующемся основании

Иллюстрации

Показать все

Реферат

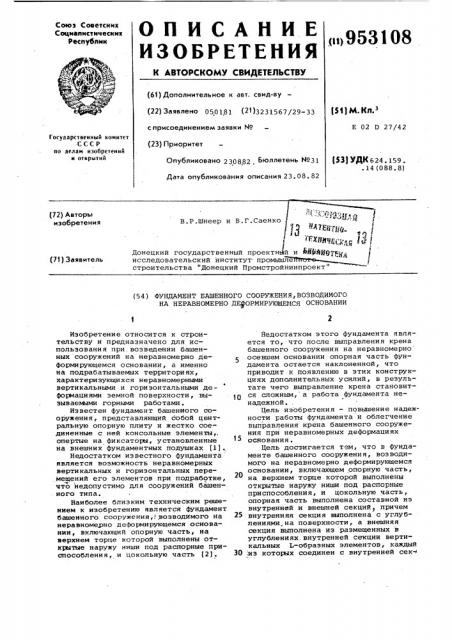

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Соаетскик

Социалистическик

Республик

«>953108

"% иф»

//

ы (61) Дополнительное к авт. свид-ву (22) Заявлено 050181 (21)3231567/29-33 с присоединением заявки N (23) Приоритет (1) М Кп 3

E 02 D 27/42

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 624. 159.. 14 (088. 8) Опубликовано 230882 Бюллетень ¹31

Дата опубликования описания 23. 08. 82

". - «3„ -"«) -.

B.P.(«)íååð и B.Ã.Càåíêî " - )е

Ц "a> Eiii!!e, Г(.ХИ«1В „ :,е „Ц i донедкнй государственный проектно н ЫРййррейе исследовательский институт промышле строительства "Донецкий Промстройниипроект" (72) Авторы изобретения (71) Заявитель (54) ФУНДАМЕНТ БАШЕННОГО СООРУЖЕНИЯ, ВОЗВОДИМОГО

НА НЕРАВНОМЕРНО ДЕ(ФОРМИРУЮЩЕМСЯ ОСНОВАНИИ

Изобретение относится к строительству и предназначено для использования при возведении башенных сооружений на неравномерно деформирующемся основании, а именно на подрабатываемых территориях, характеризующихся неравномерными вертикальными и горизонтальными деформациями земной поверхности, вызываемыми горными работами.

Известен фундамент башенного со оружения, представляющий собой центральную опорную плиту и жестко соединенные с ней консольные элементы,. спертые на фиксаторы, установленные на внешних фундаментных подушках (1).

Недостатком известного фундамента является воэможность неравномерных вертикальных и горизонтальных перемещений его элементов при подработке, что недопустимо для сооружений башенного типа.

Наиболее близким техническим решением к изобретению является фундамент башенного сооружения,i,âîçâoäèìîãî на неравномерно деформирующемся основании, включающий опорную часть, на верхнем торце которой выполнены открытые наружу ниши под распорные приспособления, и цокольную часть (21.

Недостатком этого фундамента является то, что после выправления крена башенного сооружения на неравномерно

5 осевшем основании опорная часть фундамента остается наклоненной, что приводит к появлению в этих конструкциях дополнительных усилий, в результате чего выправление крена становится сложным, а работа фундамента ненадежной..

Цель изобретения — повышение надежности работы фундамента и облегчение выправления крена башенного сооружения при неравномерных деформациях осиования.

Цель достигается тем, что в фундаменте башенного сооружения, возводимого на неравномерно деформирующемся основании, включающем опорную часть, на верхнем торце которой выполнены открытые наружу ниши под распорные приспособления, и цокольную часть, опорная часть выполнена составной из внутренней и внешней секций причем

25 внутренняя секция выполнена с углублениями.на поверхности, а внешняя секция выполнена из размещенных в углублениях. внутренней секции вертикальных L-образных элементов, каждый

ЗО .иэ которых соединен с внутренней сек-

953108 цией податливыми в вертикальном направлении связями,а ниши под распор- ные приспособления размещены в каждом элементе внешней секции.

На фиг. 1 изображен фундамент, поперечный разрез В-В на фиг. 2; на фиг. 2. — разрез A A на фиг. 1; на фиг, 3 — разрез Б-Б на фиг. 1 °

Фундамент башенного сооружения, возводимого на неравномерно деформирующемся основании, состоит из 10 опорной части, выполненной из внутренней 1 и внешней 2 секций, и цокольной части 3. Внутренняя секция 1 выполнена с углублениями 4, в которых размещены вертикальные Ь-об- 15 разные элементы 5, составляющие внешнюю секцию 2. L-образные элементы 5 соединены с внутренней секции 1 податливыми в вертикальном направлении связями 6. Между L-образными элементами 5 и внутренней секцией 1 размещены фиксаторы 7, например в виде пакета тонких металлических пластин. В верхней части 1;образных элементов имеются ниши 8 для установки распорных приспособлений, например домкратов.

Связи 6 могут быть выполнены в виде горизонтальных анкерных болтов. При этом податливость связей, т.е. возможность вертикального перемещения внутренней секции 1 относительно L -образных элементов 5 обеспечивается благодаря устройству продолговатых отверстий в L -образных элементах.

Принцип работы фундамента башенного сооружения, возводимого на неравномерно деформирующемся основании, заключается в следующем.

Для выправления крена фундамента 40 и расположенного на нем башенного сооружения необходимо в ниши 8 установить распорные приспособления, под нимая давление в гидравлической системе, образовать между этими L --об разными элементами и внутренней секцией 1 минимальный зазор, достаточный для регулировки фиксаторов 7 (например, удаления металлических пластин,из расчета, чтобы верх фикса о торов со стороны, противоположной крену, и со стороны крена находился на одном уровне).

В результате последующего снижения давления в гидравлической системе внешняя секция 2 под действием нагрузки от башенного сооружения, благодаря врезанию внутренней секции

1 в основание наклоняется в сторону, противоположную крену, до опирания внутренней секции 1 на фиксаторы 7.

При этом связи 3, податливые в вертикальной плоскости, не препятатвуют перемещению внутренней секции 1 относительно Ь -образных элементов 5.

Таким образом, фундамент и расположенное на нем башенное сооружение приобретают вертикальное пбложение.

Использование предлагаемого фундамента башенного сооружения, возводимого на неравномерно-деформирующемся основании, повысит надежность башенных сооружений на подрабатываемых территориях и облегчит выправление их крена. !

Формула изобретения

Фундамент башенного сооружения, возводимого на неравномерно деформирующемся основании, включающий опорную часть, на верхнем торце которой выполнены открытые наружу ниши под распорные приспособления, и цокольную часть, о т.л и ч а ю шийся тем, что, с целью повышения надежности работы фундамента и облегчения выправления крена башенного сооружения при неравномерных деформациях основания, опорная часть выполнена составной из внутренней и внешней секций, причем внутренняя секция выполнена с углублениями на поверхности, а внешняя секция — из размещенных в углублениях внутренней секции вертикальных

L-образных элементов, каждый из которых соединен с внутренней секцией податливыми в вертикальном направлении связями, а ниши под распорные приспособления размещены в каждом элементе внешней секции.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 391230, кл. Е 02 D 27/42, 1971 °

2. Авторское свидетельство СССР

9 653341, кл. Е 02 D 27/42, 1977.

953108

b-E г фие.2 Ф
