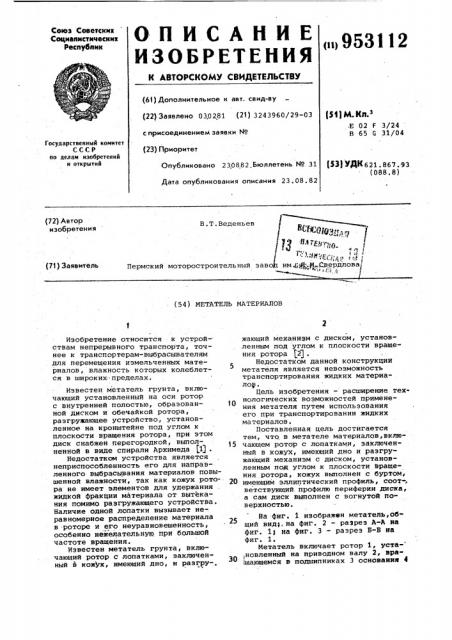

Пермский моторостронтельный заво нм(;ф;ЯСвердлова ь1г ."3 А (71) Заявитель (54 } МЕТАТЕЛЬ МАТЕРИАЛОВ
Изобретение относится к устройствам непрерывного транспорта, точнее к транспортерам-выбрасывателям для перемещения измельченных материалов, влажность которых колеблется в широких"пределах.
Известен метатель грунта„ включающий установленный на оси ротор с внутренней полостью, образованной диском и обечайкой ротора, раэгружающее устройство, установленное на кронштейне под углом к плоскости вращения ротора, при этом диск снабжен перегородкой, выполненной в виде спирали Архимеда (ij .
Недостатком устройства является неприспособленность его для направленного выбрасывания материалов повышенной влажности, так как кожух рото-ра не имеет элементов для удержания . жидкой фракции материала от вытекания помимо разгружающего устройства.
Наличие одной лопатки вызывает неравномерное распределение материала в роторе и его неуравновешенность, особенно нежелательную при большой частоте вращения.
Известен метатель грунта, включающий ротор с лопатками, заключенный в кожух, имеющий дно, и разгру- ° жающий механиэм с диском, установ.ленным под углом к плоскости вращения ротора (2J .
Недостатком данной конструкции метателя является невозможность транспортирования жидких материалов.
Цель изобретения — расширение технологическиХ воэможностей применения метателя путем использования его при транспортировании жидких материалов, Поставленная цель достигается тем, что в метателе материалов,вклю15 чающем ротор с лопатками, заключенный в кожух, имеющий дно и разгружающий механизм с диском, установленным псщ углом к плоскости Вращения ротора, кожух выполнен с буртом, 20 имеющим эллиптический профиль, соот-, ветствующий профилю периферии диска, а сам диск выполнен с вогнутой поверхностью.
Hct ôèÃ. 1 изображен метатель,Общий вид;. на фиг. 2 — разрез A-А йа фиг. 1; на фиг. 3 — разрез Б-В иа фиг. 1.
Метатель включает ротор 1, уста- новленный на приводном валу 2, вра щающемся в подшипниках 3 основания 4
953112
Ротор 1 состоит иэ дна 5, спиральных лопаток 6, жестко прикрепленных ко дну и к диску 7, кожуха 8, выполненного с буртом 9. Дно 5 ротора имеет центральное отверстие для загрузки материала. Входные кромки лопаток 6 расположены на диаметре, несколько превышающем диаметр загрузочного отверстия в дне ротора, что позволяет избежать выбрасывания материала из ро. тора входными кромками лопаток. Для получения безударного входа материала в- каналы, образованные лопатками 6, дном ротора 5 и диском 7, входные кромки лопаток расположены под углом к касательной, проведенной к 15 окружности, на которой кромки расположены. Этот угол определяется построением треугольника скоростей в котором сторонами являются векторы абсолютной скорости подхода материала к лопаткам, окружной скорости входных кромок лопаток, взятой в обратном направлении, и относительной скорости входа матерна= ла в канал, которая определяется по величине и направлению как замыкающая сторона треугольника.
Разгружающее устройство, состоящее .иэ диска 10, сидящего на валу 11 .привода 12, закреплено на поворотном кронштейне 13, ось вращения которого совпадает с осью ротора. Поворотом кронштейна достигается изменение направления выбрасывания материала. Для увеличения времени разгона материала и увеличения скорости метания лопаткам придана спиральная форма. Однако спираль не должна быть, слишком пологой, чтобы материал, прежде всего сухой, не затормаживался на ней до полной остановки. 40
Метатель работает следующим обраэоме
При включении приводов ротора и разгружающего устройства начинает вращаться ротор: 1 и диск 10 разгру- 45 жающего устройства. Транспортируемы материал, подаваемый в отверстие дна
5 ротора, под действием сил тяжести и трения о диск 7 входит в каналы между лопатками и, проходя по ним, разгоняется. Выйдя в кольцевой карман ! ротора, материал набегает на вращающийся диск 10 раэгружающего устройства и выбрасывается в заданном направлении.
Предлагаемый метатель, позволяя перебрасывать измельченные матЕриалы любой влажности, от сухих до жидких, как вертикально вверх, так и по настильной траектории, является универсальньщ механизмом. Благодаря высокой скорости метания (30-.50 м/с) и большой производительности„протяженность .компактной части струи позволяет применять метатель в технологических линиях,.например кормоприготовительных цехов, когда влажность материала может меняться в широких пределах и когда по требованиям промсанитарии требуется очистка транспортирующих устройств от остатков материала после завершения рабочего цикла.
Формула изобретения
Метатель материалов, включающий ротор с лопатками, заключенный s кожух, имеющий дно и раэгружающий механизм с диском, установленньан под углом к плоскости вращения ротора, отличающийся тем,.что, с целью расширения технологических воэможностей, кожух вьптолнен с буртом, имеющим эллиптический профиль, соответствующий профилю. периферии дисдиска, а сам диск выполнен с вогнутой поверхностью.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Ф 655777, кл. Е 02 Г 3/24, 1977.
2, Авторское свидетельство СССР
9 626156, кл. Е 02 Г 3/18, 1977 (прототип} .
