Виброизолирующая монтажная опора для крепления электрорадиоэлементов

Виброизолирующая монтажная опора для крепления электрорадиоэлементов

Иллюстрации

Показать все

Реферат

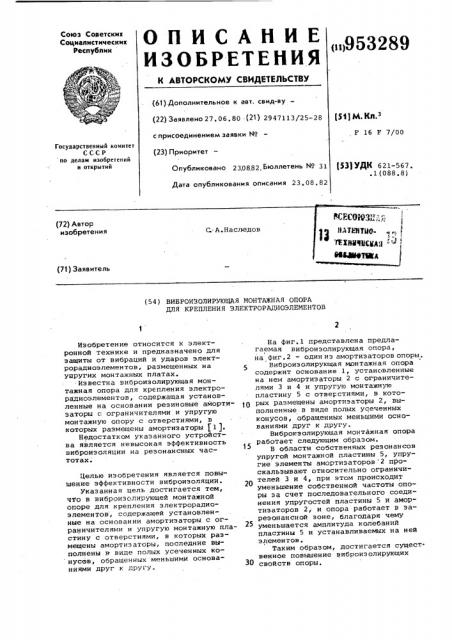

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик оя953289 (22) Заявлено 27. 06. 80 (21) 2947113/25-28 (61).Дополнительное к авт. свид-ву—

f j1) М. Кд.з с присоединением заявки ¹ (23) Приоритет

F 16 F 7!00

Государственный комитет

СССР ио делам изобретений и открытий

Опубликовано 23.0882 Бюллетень № 31 (53) УДК 621-567. .1(088.8) Дата опубликования описания 23.08.82 (71 ) 3a яв итель (54) ВИБРОИЗОЛИРУЮЩАЯ МОНТАЖНАЯ ОПОРА

ДЛЯ КРЕПЛЕНИЯ ЭЛЕКТРОРАДИОЭЛЕМЕНТОВ

Изобретение относится к электронной технике и предназначено для защиты от вибраций и ударов электрорадиоэлементов, размещенных на упругих монтажных платах.

Известна виброизолирующая монтажная опора для крепления электрорадиоэлементов, содержащая установленные на основании резиновые амортизаторы с ограничителями и упругую монтажную опору с отверстиями, в которых размещены амортизаторы 1 1 1.

Недостатком указанного устройства является невысокая эффективность виброизоляции на резонансных частотах.

Целью изобретения является повышение эффективности виброизоляции.

Укаэанная цель достигается тем, ч1 о в виброизслирующей монтажной опоре для крепления электрорадиоэлементов, содержащей установленные на основании амортизаторы с ограничителями и упругую монтажную пластину с отверстиями, в которых размещены амортизаторы, последние выполнены в виде полых усеченных конусов, обращенных меньшими основаниями друг к другу.

На фиг.1 представлена предлагаемая виброизолирующая опора, на фиг.2 — один из амортизаторов опоры.

Виброизолирующая монтажная опора содержит основание 1, установленные на нем амортизаторы 2 с ограничителями 3 и 4 и упругую монтажную пластину 5 с отверстиями, в которых размещены амортизаторы 2, выполненные в виде полых усеченных конусов, обращенных меньшими основаниями друг к другу.

Виброизолирующая монтажная опора работает следующим образом.

В области собственных резонансов упругой монтажной пластины 5, упругие элементы амортизаторов 2 проскальзывают относительно ограничителей 3 и 4, при этом происходит уменьшение собственной частоты опоры за счет последовательного соединения упругостей пластины 5 и амортизаторов 2; и опора работает в зарезонансной зоне, благодаря чему уменьшается амплитуда колебаний пластины 5 и устанавливаемых на ней элементов.

Таким образом, достигается существенное повышение виброизолирующих свойств опоры.

953289

Формула изобретения

Фиа2

ВНИИПИ Заказ 6241/59 Тираж 990 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4

Виброизолирующая монтажная опора для крепления электрорадиоэлементов, содержащая установленные на основании амортизаторы с ограничителями и упругую монтажную пластину с отверстиями, в которых размещены амортизаторы, о т л и ч а ющ а я с я тем, что, с целью повышения эффективности виброизоляции, амортизаторы выполнены в виде полых усеченных конусов, обращенныи меньшими основаниями друг к другу.

Источники информации, принятые во внимание при экспертизе

1. Ильинский В.С.Защита аппаратов от динамических воздействий. М., Энергия, 1970, с. 127, рис.4-26 (прототип).
