Разъемное соединение трубопроводов

Иллюстрации

Показать все

Реферат

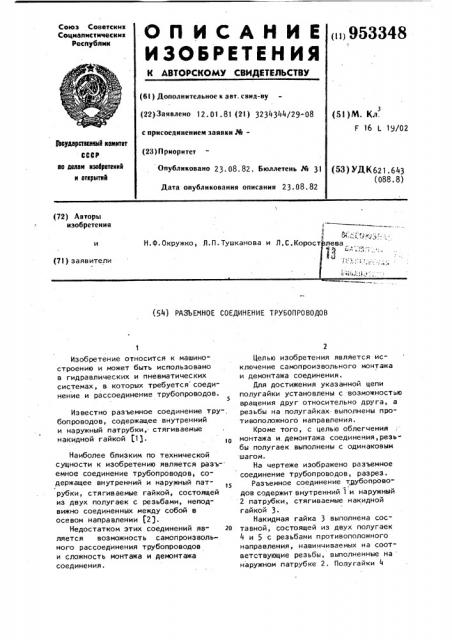

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (iii 953348 (61) Дополнительное к авт. санд-ву

{22)Закалено 12.01.81 (21) 3234344/29-08 с присоединением заявки РЙ(23) Приоритет

Опубликовано 23.08.82. Бюллетень Юв 31

Дата опубликования описания 23. 08 . 82 (5l) M. Кл .

F 16 L 19/02

3Ьаударатввннмй камнтвт

СССР аа аалвм нзаврвтвннй н открытий (53) УДК621.643 (088.8) (72) Авторы изобретения

1 ф, >, ;

Н.ф. Окружко, Л. П. Тушканова и Л.С.Корост лева

1-: с ,1.I (71) заявители :У3ьА!1,,,; (54) РАЗЪЕМНОЕ СОЕДИНЕНИЕ ТРУБОПРОВОДОВ

Изобретение относится к машиностроению и может быть использовано в гидравлических и пневматических системах, в которых требуется соединение и рассоединение трубопроводов.

Известно разъемное соединение тру-, бопроводов, содержащее внутренний и наружный патрубки, стягиваемые накидной гайкой (11.

Наиболее близким по технической сущности к изобретению является разьемное соединение трубопроводов, содержащее внутренний и наружный патрубки, стягиваемые гайкой, состоящей из двух полугаек с резьбами, неподвижно соединенных между собой в осевом направлении f2).

Недостатком этих соединений яв- 20 ляется возможность самопроизвольного рассоединения трубопроводов и сложность монтажа и демонтажа соединения.

Целью изобретения является исключение самопроизвольного монтажа и демонтажа соединения.

Дпя достижения указанной цепи полугайки установлены с возможностью вращения друг относительно друга, а резьбы на полугайках выполнены противоположного направления.

Кроме того, с целью облегчения монтажа и. демонтажа соединения, резьбы полугаек выполнены с одинаковым шагом.

На чертеже изображено разъемное соединение трубопроводов, разрез.

Разъемное соединение трубопроводов содержит внутренний 1 и наружный

2 патрубки, стягиваемые накидной гайкой 3.

Накидная гайка 3 выполнена составной, состоящей из двух полугаек

4 и 5 с резьбами противоположного направления, навинчиваемых на соответствующие резьбы, выполненные на наружном патрубке 2. Полугайки 4

Составитель Л.Зубок

Редактор В,Данко Техред M.Hàäü Корректор " ШаРоши.

Заказ 6244/62 Тиран 990 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 8-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 з 95334 и 5 соединены между собой неподвижно в осевом направлении с возможностью вращения друг относительно друга, например с помощью стопорного пружинного кольца 6.

Соединение и рассоединение трубопроводов осуществляется одновременным вращением полугаек 4 и 5 в разные стороны.

Использование изобретения поэво- о лит исключить самопроизвольное отвинчивание накидной гайки, а следовательно, и рассоединение трубопроводов за счет соединения полугаек неподвижно в осевом направлении и выполнения резьб противоположного направления, вызывающего заклинивание при отвинчивании накидной гайки.

Формула изобретения

Раэ ьемное соединение трубопро водов,содержащее внутренний и наруж ный патрубки,. стягиваемые гайкой, 8 ф состоящей из двух полугаек с резьбами, неподвижно соединенных между собой в осевом направлении, о т л ич а ю щ е е с я тем, что, с целью исключения самопроизвольного .рассоединения трубопроводов, полугайки установлены с возможностью вращения одна относительно другой, а резьбы на полугайках выполнены противоположного направления.

2. Соединение по и.1, о т л и ч аю щ е е с я тем, что, с целью облегчения монтажа и демонтажа соединения,. резьбы полугаек выполнены с одинаковым шагом; !

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Н 678246, кл. F 16 L 19/02, 1978.

2. Авторское свидетельство СССР 433317» кл. F 16 L 19/00, 1971 (прототип).
