Реферат



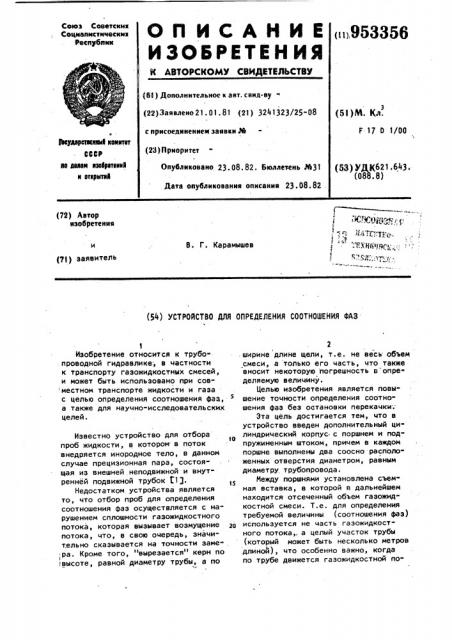

(72) Автор изобретения

В. Г. Карамышев (71) заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СООТНОШЕНИЯ фАЗ с

Изобретение относится к трубопроводной гидравлике, в частности к транспорту газожидкостных смесей, и может быть использовано при сов местном транспорте жидкости и газа с целью определения соотношения фаз, а также для научно-исследовательских целей.

Известно устройство для отбора проб жидкости, в котором в поток внедряется инородное тело, в данном случае прецизионная пара, состоящая из внешней неподвижной и внутренней подвижной трубок Ii), Недостатком устройства является то, что отбор проб для определения соотношения фаз осуществляется с нарушением сплошности газожидкостного потока, которая вызывает возмущение gg потока, что, в свою очередь, значительно сказывается на точности заме.ра. Кроме того, "вырезается" керн по

1 ,высоте, равной диаметру трубы, а по

2 .ширине длине щели, т.е. не весь объем смеси, а только его часть, что также вносит некоторую погрешность в определяемую величину.

Целью изобретения является повышение точности определения соотношения фаз без остановки перекачки;

Эта цель достигается тем, что в устройство введен дополнительный цилиндрический корпус с поршнем и подпружиненным штоком, причем B каждом поршне выполнены два соосно расположенных отверстия диаметром, равным диаметру, трубопровода.

Между поршнями установлена съемная вставка, в которой в дальнейшем находится отсеченный объем газожидкостной смеси. Т.е. для определения требуемой величины (соотношения фаз) используется не часть гаэожидкостного потока,, а целый участок трубы (который может быть несколько метров длиной), что особенно важно, когда по трубе движется газожидкостной по3 95335 ток в виде пробковой структуры, так как длинМ как жидкостных, так и газовых пробок могут достигать нескольких метров.

На чертеже представлено предлага емое устройство.

Устройство состоит из двух цилиндров 1, в которых расположены поршни

2 с вертикально расположенными отверстиями 3, равными диаметру основ- <о ного трубопровода.

Поршень 2 имеет канавки для уплотнительных колец 4, гнездо для крепления штока 5, подпружиненного пружиной 6. Сверху цилиндр 1 закрывается крышкой 7. Снизу цилиндр закрыва ется крышкой 8, которая имеет четыре отверстия, предназначенные для вы пуска воздуха из полости цилиндра, находящегося под поршнем, кроме того, в крышке 8 имеется отверстие с резьбой для подъемного винта 9.

Шток 5 имеет паз для фиксации поршня в верхнем положении рейкой 10, а рейка соединена с рычагом 11, Между цилиндром установлена съемная вставка 12.

Работа устройства заключается в следующем.

С помощью подъемного винта 9 пор" шень 2 приводится в верхнее положение. Отверстия в цилиндре и поршне совпадают, и поток газожидкостной смеси в этом случае движется через съемную вставку 12, не нарушая свое", го режима течения, затем подъемный

6 4. винт выворачивается, а фиксация поршня осуществляется с помощью рейки 10.

В нужный момент, потянув рычаг 11 на себя, выводим рейку 10 из паза, и под действием пружины 6 поршень мгновенно перемещается вниз, закрываются верхние отверстия и открываются отверстия на обводной линии, т.е. определение соотношения фаз осуществляется, в отличие от известных способов,. без остановки перекачки.

Использование предлагаемого устройства для определения соотношения фаз позволит значительно повысить точность замеряемой величины.

Формула изобретения

Устройство для определения соотношения фаз, содержащее установленный на трубопроводе цилиндрический корпус с поршнем и подпружиненным штоком, о т л и ч а ю щ е е с я тем, что, с целью повышения точности определения без остановки перекачки, оно снабжено дополнительным цилиндрическим корпусом с поршнем и подпружиненным штоком, причем в каждом поршне выполнены два соосно расположенных отверстия диаметром, равным диаметру трубопровода.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

1 579553, кл. 6 01 и 1/10, 1973.
