Корзина для сбора плодов
Иллюстрации
Показать всеРеферат
f,», 1/
Класс 451, ISlc, 20.«11" 95339
СССР

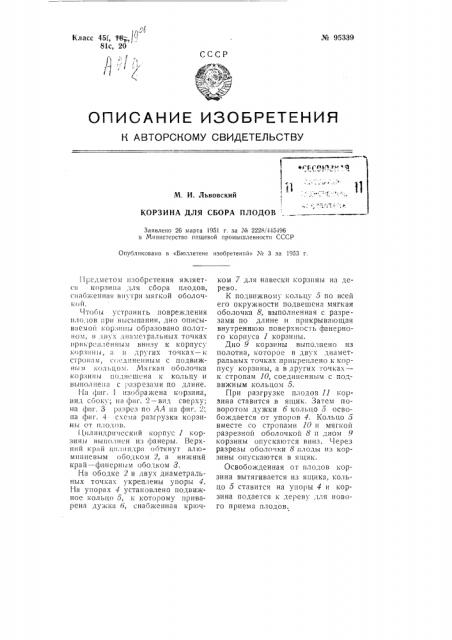

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
М. И. Львовский
КОРЗИНА ДЛЯ СБОРА ПЛОДОВ
Заявлено 26 марта 1951 г, за М 22281445496 в Министерство пищевой промышленности СССР
Опубликовано в «Бюллетене изобретений» М 3 за 1953 г.
П1-.сдметом изобретения являет tt корзины для сбора плодов, сиайкенная внутри мягкой оболочко Й.
Чтобы устранить повреждения плодов ири высыпании, дно описываемой корзины образовано полотном, в,<вух диа., стральных точках
1<рикр< пленным внизу к корпусу
I(<)p:tIt tt l>t, ы в др гих точка х — K стputt<»t> с<;«диненным с подвижны и кольцом. Мягкая оболочка корзины подвсш«на к кольцу и вьшолиеиа с разрезами по длине.
1-l t фиг, 1 изображена корзина, вид сбоку; на фиг. 2 — вид сверху; на фиг. 3 разрез по АА на фиг. ", на фиг. 4 схема разгрузки корзины от плодов.
1 илиндпичсский корпус 1 корзины выполи«н из фанеры. Верхний край цил«н;<ра оотянут алюминиевым обо.<ком 2, а нижний край — фанерным ободком 3.
На ободке 2 в двух диаметральных точках укреплены упоры 4.
На упорах 4 установлено подвижное кольцо 5, к которому приварена дужка 6, снабженная крючком 7 для навески корзины на дерево.
К подвижному кольцу 5 по всей его окружности подвешена мягкая оболочка 8, выполненная с разрезами по длине и прикрывающая внутреннюю поверхность фанерного корпуса 1 корзины.
Дно 9 корзины выполнено из полотна, которое в двуx:диаметральных точках прикреплено к корпусу корзины, а в других точках— к стропам 10, соединенным с подвижным кольцом 5.
При разгрузке плодов 11 t орзина ставится в ящик. Затем поворотом дужки 6 кольцо 5 освобождается от упоров 4. Кольцо 5 вместе со стропами 10 и мягкой разрезной оболочкой 8 и дном 9 корзины опускаются вниз. Через разрезы оболочки 8 плоды из корзины опускаются в ящик.
Освобожденная от плодов корзина вытягивается из ящика, кольцо 5 ставится на упоры 4 и корзина подается к дереву для нового приема плодов.
Pî 95339
Предмет изобретения
1. Корзина для сбора плодов, снабженная внутри мягкой оболочкой, отличающаяся тем, что, с целью предотвращения повреждения плодов при высыпании, дно корзины образовано полотном, в двух диаметральных точках прикрепленным внизу к корпусу корзины, а в других точках к стропам, соединенным с подвижным кольцом.
2. Форма выполнения корзины по п, 1, отличающаяся тем, что подвижное кольцо установлено на упорах внутри корпуса и освобождается при повороте кольца.
3. Корзина по п. 1, отличающаяся тем, что ее мягкая оболочка подвешена к кольцу и на части длины выполнена разрезной.
