Способ регулирования процесса сушки

Способ регулирования процесса сушки

Иллюстрации

Показать все

Реферат

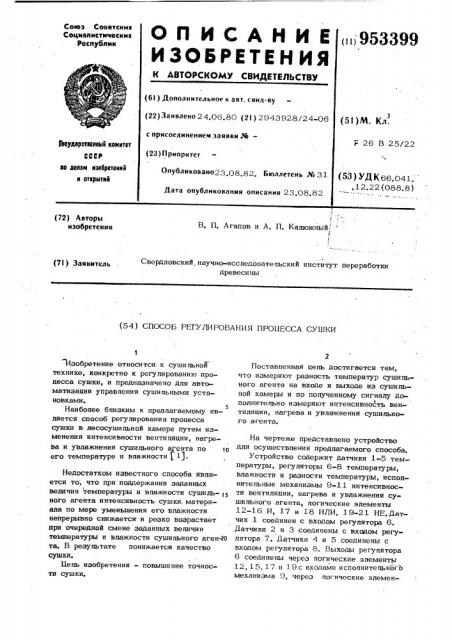

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сотоз Советскик

Социал матичеакма

Республик

F 26 В 25/22

9тоударатеекные комитет

СССР (23 ) П риоритет

No делам нзобретеник к открытий

Опубликовано23.08.82. Бюллетень № 31 (53) УД,К 66.041.

° 12.22 (088.8) Дата опубликования описания 23.08,82

В, П. Агапов и А. П. Калюжный:

У (72) Авторы изобретения

Свердловский. научно-исспедоиатепьский институт переработки древесины (71) Заявитель (54) СПОСОБ РЕГУЛИРОВАНИЯ HPOHECCA СУШКИ

Изобретение относится к сушильной технике, конкретно к регулированию процесса сушки, и предназначено дпя автоматизации управпения сушипьными установками.

Наибопее бпиэким к предпагаемому является способ регулирования процесса сушки в лесосушипьной камере путем изменения интенсивности вентиляции, нагрева и увлажнения сушильного агента по to его температуре и влажности (1).

Недостатком известного способа является то, что при поддержании заданных величин температуры и влажности сушиль- 15 ного агента интенсивность сушки. материала по мере уменьшения его влажности непрерывно снижается и резко возрастает при очередной смене заданных величин температуры и влажности сушипьного аген-т0 та. В результате понижается качество сушки.

Бель изобретения - повышение точнос- ти сушки.

Поставленная цель достигается тем, что измеряют разность температур сушипьного агента на входе и выходе из сушильной камеры и по полученному сигналу дополнительно измеряют интенсивность вентиляции, нагрева и увпажнения сушипьного агента..На чертеже представпено устройство для осуществления предлагаемого способа.

Устройство содержит датчики 1-5 температуры, регуляторы 6-8 температуры, влажности и разности температуры, исполнительные механизмы 9-1 1 интенсивности вентиляции, нагрева и увлажнения сушильного агента, логические элементы

12-16 И, 17 и 18 ИЛИ, 19-21 HE.Äàòчик 1 соединен с входом регулятора 6.

Датчики 2 и 3 соединены с входом регулятора 7. Датчики 4 и 5 соединены с входом регулятора 8. Выходы регупятора

6 соединены через логические эпементът

12, 15, 17 и 19с входами испопнитепьногЬ механизма 9, через погические эпемен3 95 ты 17, 13, 16 и 20 с входами исполнитепьного механизма 10 и через логические эпементы 17, 14 и 21 с входами исполнительного механизма 11. Выходы регулятора 7 соединены через погические элементы,17, 19, 15 с входами исполнитеш.ного механизма 9, через логические элементы 17, 13, 16, 18 и 20 с входами испопнительного механизма 10 и через логические эпементы 17, 14 и 21 с входами исполнительного механизма 11, Выходы регулятора 8 соединены .через погические элемейты 17, 19, 12 и 15 с входами исполнительного механизма 9, через логические элементы 17, 13, 16, 18 и 20 с входами исполнительного механизма 10, и через логические элементы

17, 14 и 21 с входами исполнительного механизма 11.,Д,атчики 1-4 установпены в потоке сушильного агента на входе в штабель, При этом датчик 3 смочен водой. датчик 5 установлен в потоке сушильного агента на выходе его из шта = беля.,датчики 1, 2 и 4 измеряют температуру сушипьного агента на входе в штабель, а датчик 5 — температуру сушипьного агента на выходе его из штабеля.

Температура датчика 3 зависит от температуры и влажности сушипьного агента на входе в штабель.

Регулятор 6 выдает единичный сигнал на верхний по схеме выход в спучае, когда температура сушильного агента больше задания, »а средний выход — когда температура равна заданию и на нижний выход — когда температура меньше задания. Регупятор 7 выдает единичный сигнал на верхний по схеме выход в случае, когда психрометрическая разность больше задания. Регупятор 8 выдает единичный сигнап. на.верхний выход в случае, когда разность температуры сушильного агента на входе и выходе из штабеля больше задания, на средний выход — когда разность равна заданию и на нижний выход — когда разность меньше задания.

Исполнительные механизмы 9-11 увепичивают интенсивность вентиляции, нагрева и увлажнения при подаче сигнапа на верхний вход и уменьшают при подаче сигнала на нижний вход. о

Устройство работает следуюшим образом.

Сигнал датчика 1 поступает на вход регулятора 6. После преобразования регулятор 6 подает сигнап на входы испопнительных механизмов 9-11, Сигналы датчиков 2 и 3 поступают на входы регулятора 7 и после преобразования в ре3399 4 ся - 1 и влагосодержание сушильного агента. Температура 1 прибпижается к заданиюю.

Случай четвертый, Температура 4p ;

4<- --И, -Я В этом спучае уменьшается интенсивность вентиляции и увпажнения и остается неизменной интенсивность нагрева сушильного агента. Интенсивность сушки находится на заданном уровне, а температура сушильного агента вспедст40

4S вие уменьшения интенсивностй вентиляции увепичивается.

Случай пятый. Температура 11=+1

1 „ =(= ).В этом случае уменьшается интенсивность вентиляции и увпажнения, а иятенсивность нагрева сушипьного агента остается неизменной. Интенсивность сушки равна заданной величине. а температура сушильного агента вследствие гуляторе 7 подаются на входы исполнительных механизмов 9-11. Сигналы датчиков 4 и 5 поступают на входы регулятора 8 и после преобразования в регупя5 торе 8 подаются TatuKe на входы исполнительных механизмов 9-11. Исполнительные механизмы .9-11 изменяют интенсивность воздухообмена, нагрева и увпажнения сушильного агента в сторону умень10 шения отклонения от задания температуры 11 сушильного агента на входе в штабель и разности его температуры 41 на входе и +< на выходе из штабеля. При этом возможны основные девять случаев, 15 когда психрометрическая разность

П сушильного агента меньше задания.

Спучай перв-. |й, Температура 11 меньше задания 41 и разность Ф,— t. ìåíüøå задания (Ь1-4 ) В этом случае умень20 шается интенсивность вентиляции и увлажнения и увеличивается интенсивность нагрева сушильного агента, В результате повышается температура и психометричес- кая разность Ь Ь,„сушильного агента. Зто

2s способствует приближению к заданию как температуры Ф1, так и разности <„-g т.е. повышению интенсивности сушки и прибпижению ее к заданной величине.

Спучай второй. Температура ф, 1 132 щ t1 — t.0с(41- .$ В этом спучае уменьшаетЪ ся интенсивность вентиляции и увпажнения и увеличивается интенсивность нагрева сушильного агента. Происходит рост н 5 1 и следовательно, 1

Спучай третий, Температура

/ 1-ф,0<(ф,- ДВ этом. случае уменьшается интенсивность нагрева и увлажнения и повышается интенсивность вентиляции сушильного агента. В резупьтате снижает5 9533 уменьшения интенсивности вентиляции увеличивается.

Случай шестой. Температура 4.„

,„=ф, =(ф,„- )В этом случае уменьшается интенсивность нагрева, увлажнения и вентиляции сушильного агента. Интенсивность сушки равна заданной вепичине. Вследствие затраты тепла на испарение влаги из материала температура сушильного агента уменьшается, приближаясь к заданию. о

Спучай седьмой. Температура (, ф - (g) В этом случае уменьшается .Г интенсивность, вентиляции и нагрева и уве1 личивается интенсивность увпажнения сушильного агента.. Увеличение интенсивности увлажнения ведет к увеличению впагосодержания сушильного агента и уменьшению его психрометрической разности и соответственно уменьшению - Температура 1 в зависимости от параметров увлажняющего пара может как уменьшиться так и увеличиться.

Спучай восьмой. Температура „=ф 4 2 (4<- ) .Этот случай анапогичен седьмому случаю. 25

Случай девятый. Температура Ф т я -+у(+, -ф ) .В этом спучае уменьшает

1 у ся интенсивность нагрева, увлажнения и вентиляции сушильного агента. Сушка материала происходит с повышенной интенсивностью, однако за-счет насыщения агента испаряющийся впагой интенсив— ность сушки снижается, приближаясь к заданной величине.

Случай десятый. Этот случай характе35 ризуется тем, что в отличие от всех рассмотренных ранее спучаев психрометрическая разность .и больше задания 6+py, 99 6 которое соответствует достижению впажности. материала заданной конечной величины. При этом уменьшается интенсивность нагрева и увлажнения сушильного агента. Происходит понижение.температу ры сушильного агента и, соответственно высушиваемого материапа. Наличие данной ситуации является признаком окончания сушки.

При осуществлении предлагаемого способа интенсивность сушки явпяется контролируемой и постоянно поддерживается практически равной заданной вепичине. В результате этого повышается качество сушки материапа.

Формула изобретения

Способ регулирования процесса сушки в лесосушильной камере путем изменения интенсивности вентиляции, нагрева и увлажнения сушипьного агента по его aeMпературе и влажности, о т и и ч а юшийся тем, что, с целью повышения точности сушки; измеряют разность температур сушильного агента на входе и выходе из сушильной камеры и по полученному сигналу допопнитепьно изменяют интенсивность вентиляции, нагрева и увлажнения сушильного агента.

Источники информации, принятые во внимание при экспертизе

1. Богданов Е. С. Автоматизация процессов сушки пипоматериалов. М., "Лесная промышленность, 1979, с. 1401 42.
