Устройство для определения деформаций внутренних цилиндрических поверхностей изделий

Устройство для определения деформаций внутренних цилиндрических поверхностей изделий

Иллюстрации

Показать все

Реферат



Союз Советсиик

Социалистичесиик республик

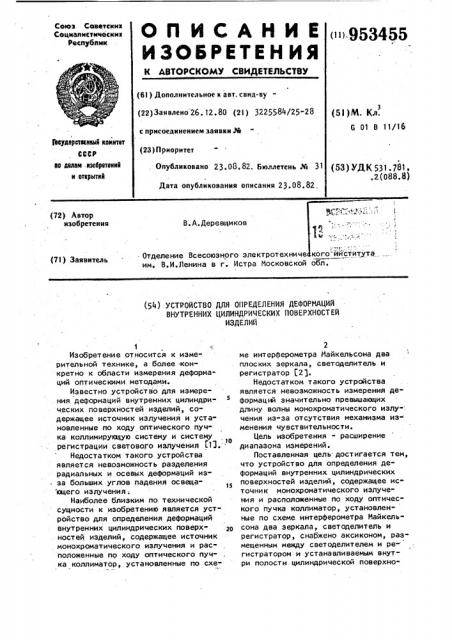

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1» 953455 (61) Дополнительное к авт. саид-ву (5l)M. Ки.

С O»1/16 (22) Заявлено 26. 12. 80 (21) 3225584/25-28 с присоединением заявки № (23) Приоритет (Ъвулврвтванныб комитет

СССР ао йелам . нзавретеннй и открытнй

Опубликовано 23.08.82. Бюллетень № 31

Дата опубликования описания 23.08.82 (53) УДК 531.781».2(088.8) (72) Автор изобретения

В.А.Деревщиков (71) Заявитель

Отделение Всесоюзного злектротехниче им. В.И.Ленина в г. Истра Московской обл. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ДЕФОРМАЦИЙ

ВНУТРЕННИХ ЦИЛИНДРИЧЕСКИХ ПОВЕРХНОСТЕЙ

ИЗДЕЛИЙ

1 с

Изобрет ени е относится к измерительной технике, а более конкретно к области измерения деформаций оптическими методами.

Известно устройство для измерения деформаций внутренних цилиндрических поверхностей изделий, содержащее источник излучения и установленные по ходу оптического пучка коллимирукщую систему и систему

;1О регистрации светового излучения (11. .

Недостатком такого устройства является невозможность разделения радиальных и осевых деформаций иэза .больших углов падения освеща*ющего излучения;

Наиболее близким по технической сущности к изобретению является устройство для определения деформаций внутренних цилиндрических поверх" . ностей изделий, содержащее источник монохроматического излучения и расположенные по ходу оптического пучка коллиматор, установленные по схе2 ме интерферометра Майкельсона два плоских зеркала, светоделитель и регистратор 2 .

Недостатком такого устройства является невозможность измерения деформаций значительно превышающих длину волны монохроматического излу- чения из-за отсутствия механизма из менения чувствительности.

Цель изобретения - расширение диапазона измерений.

Поставленная цель достигается тем, что устройство для определения деформаций внутренних цилиндрических поверхностей изделий, содержащее источник монохроматического излучения и расположенные по ходу оптического пучка коллиматор, установленные по схеме интерферометра Майкельсона два зеркала, светоделитель и регистратор, снабжено аксиконом, размещенным между светоделителем и регистратором и устанавливаемым внутри полости цилиндрической поверхно3 95345 сти, а одно из зеркал выполнено коническим с изменяющейся конусностью. На чертеже представлена оптическая схема устройства.

Устройство для определения деформаций внутренних цилиндрических поверхностей изделий содержит источник монохроматического излучения и расположенные по ходу оптического пучка коллима1ор 2, установленные по в схеме интерферометра 3 Иайкельсона два,зеркала 4 и 5, светаделитель 6, аксикон 7, размещенный между светоделителем 6 и регистратором 8 и установленный внутри полости цилиндрической поверхности изделия, а адно из зеркал 4 выполнено коническим с изменяющейся конусностью.

Устройство работает следующим образом.

Ионохроматическое излучение от источника 1, преобразуется коллиматорам 2 в параллельный пучок, который попадает на светоделитель 6, и направляется им на два зеркала 4 и

5, установленные по схеме интерферометра 3 Иайкельсона. Одно из зеркал 4 выполнено коническим и в зависимости от степени поджатия изменяет свою конусность, что меняет рас- »

30 ходимость излучения отраженного от этого зеркала. После отражения от зеркал 4 и 5 излучение направляется на аксикон 7, размещенный между светоделителем 6 и регистратором 8 и установленный внутри полости цилиндрической поверхности 9 изделия. Отраженное от аксикона излучение формирует на внутренней цилиндрической поверхности изделия .систему интерференционных полос, частота которой мо- "

5 4 жет изменяться в зависимости от конусности зеркала 4, что определяет диапазон измеряемых деформаций; При деформировании цилиндрической поверхности 9 изменяется структура и частота полос, которая Фиксируется регистратором 8. По полученным интерференционным картинам судят о величине и характере деформаций.

Применение данного устройства существенно расширяет диапазон измеряемых деформаций и позволяет определять компоненты вектора деформаций (например радиальные и осевые).

Формула изобретения

Устройство для определения деформаций внутренних цилиндрических поверхностей изделий, содержащее источник монохроматического излучения и размещенные по ходу оптического пучка коллиматор, установленные по схеме интерферометра Иайкельсона два зеркала, светоделитель и регистратор, о т л и ч а ю ц е е с я тем, что, с целью расширения диапазона измерений, оно снабжено аксиконом размещенным между светоделителем и регистратором и устанавливаемым внутри полости цилиндрической поверхности, а одно из зеркал выполнено коническим с изменяющейся конусностью.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 504081, кл. G 01 В 11/30, 1974.

2. Авторское свидетельство СССР

tl 203973, кл. G 01 В 11/08, 1966.
