Реферат



Союз Советскик

Социалистыческик

Республик

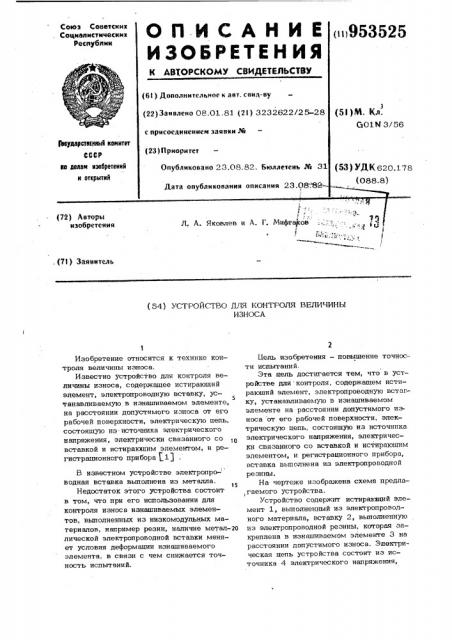

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0в953525 (6t) Дополнительное к авт. свнд-ву (22)Заявлено 08.01.81 (21) 3232622/25-28 с присоединением заявки № (23) П риорнтет

Опубликовано 23.08.82. Бюллетень № 31

Дата опубликования описания 23.08. SR(5! )М. Кл.

Q0lH 3/56 фВударстэеивый комитот

СССР аю делам изобретений и открытий (5З) У,И, К 620, 178 (088. 8) 1

Р

1 »»

Л. А. Яковлев и A. Г. Мифтфов,: с

Ф

1 ! (72) Авторы изобретения.(71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЕОНТРОЛЯ ВЕЛИЧИНЫ

ИЗНОСА

Изобретение относится к технике контроля величины износа.

Известно устройство для контроля величины износа, содержащее истираюший элемент, электропроводную вставку, ус5 танавливаемую в изнашиваемом элементе, на расстоянии допустимого износа от его рабочей поверхности, электрическую цепь, состоящую из.источника электрического напряжения, электрически связанного со вставкой и HcTHpsIGKHM элементом, и регистрационного прибора 1 1) .

B известном устройстве электропро- водная вставка выполнена из металла.

t5

Недостаток этого устройства состоит в том, что при его использовании для контроля износа изнашиваемых элементов, выполненных из низкомодульных MBтериалов, например резин, наличие метал-20 лической электропроводной вставки меняет условия деформации изнашиваемого элемента, в связи с чем снижается точность испытаний.

Бель изобретения — повышение точности испытаний.

Эта цель достигается тем, что в устройстве для контроля, содержащем истирающий элемент, электропроводную встагку, устанавливаемую в изнашиваемом элементе на расстоянии допустимого износа от его рабочей поверхности, электрическую цепь, состоящую из источника электрического напряжения, электричесКи связанного со вставкой и истираюшим элементом, и регистрационного прибора, вставка выполнена из электропроводной резины.

На чертеже изображена схема предлагаемого устройства.

Устройство содержит истираккций элемент 1, выполненный из электропроводного материала, вставку 2, выполненную из электропроводной резины, которая закреплена в изнашиваемом элементе 3 на расстоянии допустимого износа. Электрическая цепь устройства состоит из источника 4 электрического напряжения, 3 9 который посредством проводников электрически связан со вставкой 2 и истирающим элементом 1, и регистрационного прибора 5.

Устройство работает следуккцим образом, В процессе износа изнашиваемого элемента 3 наступает такой момент, когда вставка 2 соприкасается с истираюшим элементом 1. При этом замыкается электрическая цепь, о чем судят по показаниям регистрационного прибора 5.

Предложенное устройство позволяет осушествлять контроль допустимой вели чины износа резинотехнических изделий,! . работающих в парах трения в условиях, максимально приближенных к условиям работы натурных изделий.

53525 4

Ф ормула изобретения

Устройство для контроля величины износа, содержащее истираклций элемент, электропроводную вставку, устанавливаемую в изнашиваемом элементе на расстоянии допустимого износа от его рабочей поверхности, электрическую цепь, состояшую из источника электрического напряжения, электрически связанного со вставкой и истирающим элементом, и регистрационного прибора, о т л и ч а ю ш е— е с я тем, что, с целью повышения точности испытаний, вставка выполнена из электропроводной резины.

t5 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 663539, .кл. G 01 3/56, 1979 (проточ.ип) .

Составитель М. Добычин

Редактор A. Козориз Техред N, Тепер Корректор Р. Рошко

Заказ 6267/71 Тираж 887 П одписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, .Раушская наб., д, 4/5

Филиал ППП ".Патент", г. Ужгород, ул. Проектная, 4
