Устройство для определения класса радиосигналов

Устройство для определения класса радиосигналов

Иллюстрации

Показать все

Реферат

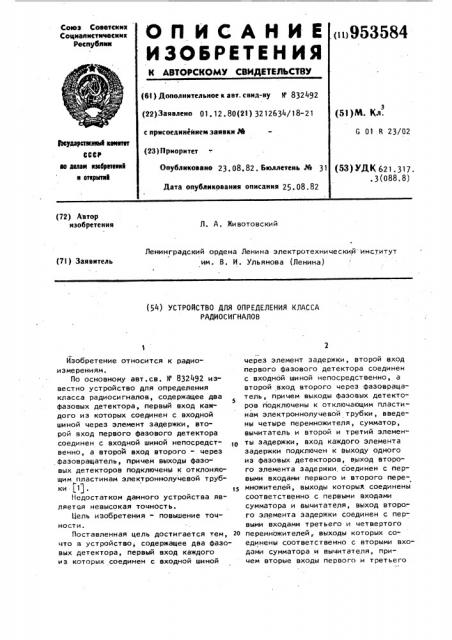

О П И С А Н И Е 953584

ИЗОБРЕТЕН HQ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Pecnydnw (6I ) Дополнительное к авт. свид-ву IIf 832492 (22) Заявлено 01. 12. 80(21) 3212634/18-21 (51)M. Кл. с присоединением заявки М (23) Приоритет

G 01 .R 23/02 евеударетеанаЯ кенвтет

CCCP до делан взебретеввЯ н етернтвЯ

Опубликовано 23. 08.82, бюллетень № 31 (53) УДт(21 317.3(088.8) Дата опубликования описания 25.08.82 (72) Автор изобретения

Л. А. Животовский

Ленинградский ордена Ленина электротехнический институт им. В. И. Ульянова (Ленина)

I (7l) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ КЛАССА

РАДИОСИГНАЛОВ

Йзобретение относится к радио" измерениям.

По основному авт.св, И 832492 известно устройство для определения класса радиосигналов, содержащее два фазовых детектора, первый вход каждого из которых соединен с входной шиной через элемент задержки, второй вход первого фазового детектора соединен с входной шиной непосредственно, а второй вход второго - через фаэовращатель, причем выходы фазовых детекторов подключены к отклоняющим пластинам электроннолучевой трубки )1)

Недостатком данного устройства является невысокая точность.

Цель изобретения " повышение точности.

Поставленная цель достигается тем, 2о что в устройство, содержащее два фазовых детектора, первый вход каждого из которых соединен с входной шиной через элемент задержки, второй вход первого фазового детектора соединен с входной шиной непосредственно, а второй вход второго через фазовращатель, причем выходы фазовых детекторов подключены к отключающим пластинам электроннолучевой трубки, введены четыре перемножителя, сумматор, вычитатель и второй и третий элементы задержки, вход каждого элемента задержки подключен к выходу одного иэ фазовых детекторов, выход второго элемента задержки соединен с первыми входами первого и второго перемножителей, выходы которых соединены соответственно с первыми входами сумматора и вычитателя, выход второ.го элемента задержки соединен с первыми входами третьего и четвертого переиножителей,. выходы которых со" единены соответственно с вторыми входами сумматора и вычитателя, причем вторые входы первого и третьего

Формула изобретения

3 95 перемножителей соединены с выходом первого фазового детектора, вторые входы второго и четвертого перемножителей соединены с выходами второго фазового детектора, а выходы сумма" тора и вычитателя соединены с отклоняющими электродами электроннолучевой трубки.

На чертеже показана структурная электрическая схема предлагаемого устройства.

Устройство содержит фазовращатель 1, элементы 2-4 задержки, фазовые детекторы 5 и 6, перемножители 7-10, сумматор 11, вычитатель 12, электроннолучевая трубка (ЭЛТ) 13. Исследуемый сигнал подан на входную шину 14.Принцип работы устройства заклю.чается в .следующем.

Принятый сигнал непосредственно и через элемент 2 поступает на входы фазового детектора 5 и через фазовращатель 1 и элемент 2 на входы детектора 6. Сигналы с- выходов фазовых детекторов через элементы 3 и 4 поступают на перемножители.

Выходные сигналы перемножителей 7 и 10 складываются, а выходные сигналы перемножителей 8 и 9 вычитаются друг из друга. С выходов сумматора 11 и вычитателя 12 сигналы поступают соответственно на отклоняющие пластины трубки 13.

Предположим, что на вход устройства поступает некоторый произвольный сигнал

U(t) =. V(t)e <() е где V(t) - огибающая, (р (t) - фаза, 4}- средняя частота принятого сигнала.

Задачу классификации сигналов рассматриваем как задачу определения характера функций V(t) и ф(й), которые в зависимости от способа кодирования передаваемой информации мо" гут иметь как непрерывный, так и дискретный характер.

Двум различным моментам времени

to и t = tî+ в общем случае соответствуют различные значения огибающей V(to) = Ч», V(t<) = Vg и различные значения фазы (q(t - ) = („, q(t» ) 4 2)

P ассмот рим следующие параметры:

Q» = V Vg-cosQ

Q< = V» V sinК сС

Если Я» и Q2 рассматривать как координаты некоторого вектора Q

3584 4 (или соответствующей точки на плоскости) в декартовой системе координат, то каждому из рассматриваемых видов модуляции сигнала соответствует своя определенная фигура.

Параметры Q< и Q вырабатывают" ся на выходах фазовых детекторов.

Однако поскольку значение Ж зависит не только от характера q (t)

10 но и от соотношения между периодом несущей частоты сигнала ц1 и интервалом задержки с, то положение изоб" ражений на трубке 13 зависит от И и при изменениях Сд изображения по15 ворачиваются вокруг центра координат.

Выходные сигналы фазовых детекторов, соответствующие»}. »(1) и Q (t), поступают непосредственно и через элементы задержки на перемножители, 20 в которых вырабатываются значения

Q„ (t) Q (t-»,,) i,j = 1,2; выходные си гналы перемножителей сумми руют ся и вычитаются в сумматоре 11 и вычитателе 12, на выходах которых по"

25 лучаются значения S»(t) и S2(t). ,Эти значения подаются на вертикально и горизонтально отклоняющие системы электроннолучевой трубки, создавая на ее экране иэображение, соответствующее классу принимаемого сигнала.

Таким образом, с помощью включения в устройство для классификации радиосигналов дополнительно двух элементов задержки, четырех перемножителей, сумматора и вычитателя обеспечивают жесткую привязку изображений на экране электроннолучевой труб. ки, соответствующих различным к1ассам сигналов, к выбранной системе

40 координат, при этом достигается нечувст ви тел ьност ь указанных и зображений к несущей частоте сигнала и ее медленным изменениям, что повышает точность классификации радиосигналов и облегчает автоматическую обработку изображений и принятие решений с помощью тех или иных фотометрических устройств.

Устройство для определения класса радиосигналов по авт.св. У 832492 о т л и ч а ю щ е е с я тем, что, с целью повышения точности, в него. введены четыре перемножителя, сумматор, вычитатель и второй и третий

953584 6 элементы задержки, вход каждого эле- рые входы первого и третьего перемномента задержки подключен к выходу од- жителей соединены с выходом первого ного из фазовых детекторов, выход фазового детектора, вторые входы втовторого элемента задержки соединен рого и четвертого перемножителей сос первыми входами первого и второго единены с выходами второго фазового перемножителей, выходы которых соеди- детектора, а выходы сумматора и вычинены соответственно с первыми входа- тателя соединены с отклоняющими электми сумматора и вычитателя, выход вто- родами электроннолучевой трубки. рого элемента задержки соединен с первыми входами третьего и четвертого 10 Источники информации, перемкожителей, выходы которых соеди- принятые во внимание при экспертизе иены соответственно с вторыми входа- 1. Авторское свидетельство СССР ми сумматора и вы итателя, причем вто- Р 832492, кл. G 01 Р 23/02, 14.06.79.
