Союз Советских

Социалистических

Республик

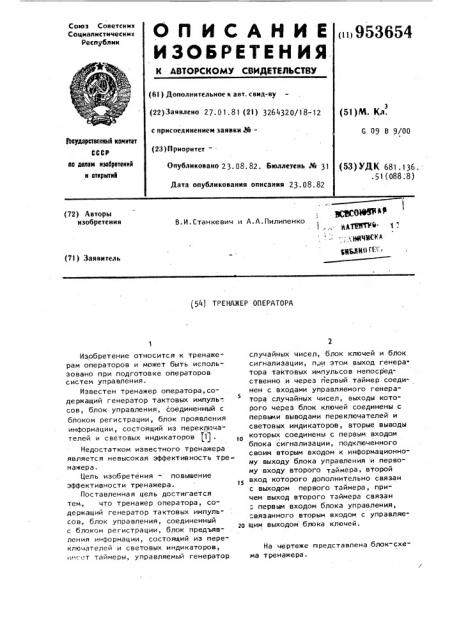

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

««953654 (6 ) Дополнительное к а вт. с вид-ву (22) Заявлено 27. 01. 81 (2! ) 3264320/18-12 с присоединением заявки № (23) Приоритет

Опубликовано 2 3. 08. 82. Бюллетень № 31

Дата опубликования описания 23.08.82 (53)M. Кл.

G 09 В 9/00

9кударатеапвй каиитет

СССР аа делам изааретенкй и открытий (53) УДК 681.136.

° 51 (088.8) ()@HE ">

1 ф,ТЯ1ТМи; фЧМСК А !(д!(о л (72) Авторы изобретения

В.И.Станкевич и А.А.Пилипенко (71) Заявитель (54) ТРЕНАЖЕР ОПЕРАТОРА

20

Изобретение относится к тренажерам операторов и мажет быть использовано при подготовке операторов систем управления.

Известен тренажер оператора,содержащий генератор тактовых импуль-.. сов, блок управления, соединенный с блоком регистрации, блок проявления информации, состоящий из переключателей и световых индикаторов (lj .

Недостатком известного тренажера является невысокая эффективность тренажера.

Цель изобретения - повышение эффективности тренажера.

Поставленная цель достигается тем, что тренажер оператора, содержащий генератор тактовых импуль" сов, блок управления, соединенный с блоком регистрации, блок предъявления информации, состоящий из переключателей и световых индикаторов, им:"ет таймеры, управляемый генератор случайных чисел, блок ключей и блок сигнализации, при этом выход генера" тора тактовых импульсов непосредственно и через первый таймер соеди" нен с входами управляемого генератора случайных чисел, выходы которого через блок ключей соединены с первыми выводами переключателей и световых индикаторов, вторые выводы которых соединены с первым входом блока сигнализации, подключенного своим вторым входом к информационно" му выходу блока управления и первому входу второго таймера, второй вход которого дополнительно связан с выходом первого таймера, причем выход второго таймера связан

-. первым входом блока управления, "вязанного вторым входом с управляющим выходом блока ключей.

На чертеже nipeдставлена блок-схема тренажера.

654

55

3 953

Тренажер оператора содержит генератор 1 тактовых импульсов (ГТИ), блок 2 управления, соединенный с блоком регистрации, имеющим регистратор 3 и узел 4 автостопа. Тренажер также имеет блок 5 редъявления информации, состоящий из переключателей 6 ((датчиков обратной связи) и световых индикаторов 7. Тренажер включает в себя таймеры 8 и 9, управляемый генератор 10 случайных чисел, блок 11 ключей и блок 12 сигнализации, при этом выход ГТИ 1 непосредственно и через первый таймер 8 соединен со входами управляемого генератора 10 случайных чисел выходы которого через блок Е1 ключей соединены с первыми выводами переключателей 6 и световых индикаторов

7, вторые выводы которых соединены с первым входом блока 12 сигнализации подключенного своим вторым входом к информационному выходу блока 2 управления и первому входу второго таймера 9, второй вход которого дополнительно связан с выходом первого таймера 8, причем выход второго таймера 9 связан с первым входом блока

2 управления, связанного вторым входом с управляющим выходом блока 6 ключей.

После включения тренажер работает следующим образом.

ГТИ 1 вырабатывает последовательность импульсов, которые поступают на первый вход управляемого генератора 10 и на первый таймер 8. По этим импульсам генератор EO выбирает один из выходов, к которым подключены электронные ключи 11 и световые индикаторы 7, а первый таймер 8, который представляет собой делитель частоты, вырабатывает электрический импульс через определенные отрезки времени ь 1, который дает разрешение на включение выходов генератора 10.

Таким образом, через определенные отрезки времени 1 генератор 10 включает один из электронных ключей

11 и соответствующий индикатор 7.

Включение электронных ключей 11 и световых индикаторов 7 происходит по случайному закону. Световые индикаторы 7 совмещены с датчиками обратной связи 6, которые представляют собой переключатели с подсветкой.

Переключатели 6 с индикаторами 7 раз мещены в блоке 5, который размещается в поле зрения обучаемого. Сиггал с таймера 8 одновременно поступает на первый вход таймера 9, кото- . рый представляет собой ждущий мультивибратор или реле времени, вырабатывающие электрический сигнал с определенной длительностью. В течение этого времени блок 2 управления

"ждет" ответа обучаемого, который должен нажать переключатель 6 в блоке 5. Если в течение времени 4g оператор нажмет переключатель 6, светящийся в данный момент,, то устройство переходит в исходное..состояние, и через время BHOBb засветится один из переключателей 6 в блоке 5. Так как переключатели расположены на некотором расстоянии друг от друга и загораются в случайной последо1 еательности, то это исключает возможность рефлекторного нажатия одно-. го из переключателей 6.

Ответ обучаемого регистрируется регистратором 3, на который поступает сигнал с первого выхода блока 2 управления. В случае ошибочного нажатия или отсутствия ответа по истечении времени 12 блок 2 вырабатывает на втором выходе сигнал, который вновь включает таймер 9 и он вырабатывает управляющий сигнал для блока 2 с длительностью t>,ðàâной длительности 1 . Кроме того, сигнал с второго выхода блока 2 управления включает звуковую сигнализацию блока 12 (зуммер, сирена и т.д.) . Кроме звукового сигнала блок 12 сигнализации включает мигание индикатора 7 в блоке 5;

В этом случае блок 2 вырабатывает

40 на первом выходе сигнал отсутствия ответа обучаемого в течение времени что регистрируется в регистратосI ре 3. Если в течение времени оператор нажмет соответствующий переключатель 6, устройство переходит в исходное состояние, и через время вновь загорится один из переклю1 чателей 6. В. случае отсутствия ответа

l и в отрезок времени блок 2 управпения по первому выходу отмечает это в регистраторе 3 и по третьему выходу включает автостоп 4, который останавливает весь процесс обучения.

Использование тренажера позволит повысить эффективность тренажера.

Формула изобретения

Тренажер оператора, содержащий генератор тактовых импульсов, блок

Составитель С. Алексанов

Редактор Н. Рогулич Техред А. Ач Корректор М. Щароши

Заказ 6282/77 Тираж 472 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

5 9 управления, соединенный с блоком регистрации, блок предъявления инфор; мации, состоящий из переключателей и световых индикаторов, о т л и ч аю щ и "ся тем,,что,,с целью повышения эффективности тренажа, он имеет таймеры, управляемый генера,тор случайных чисел, блок ключей, и блок сигнализации, при этом выход генератора тактовых импульсов непосредственно и через первый таймер со единен с входами управляемого генератора случайных чисел, выходы которого через блок ключей соединены с первыми выводами переключателей и световых индикаторов, вторые выводы

53" 54 6 которых соединены с первым входом блока сигнализации, подключенного своим вторым входом к информационному выходу блока управления и перво" му входу второго таймера, второй вход которого дополнительно авязан с выходом первого таймера, причем выход второго таймера связан с первым входом блока управления, связанно<0 ro вторым входом с управляющим выходом блока ключей.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР 215255, кл. А 61 B 5/18, 1963.
