Реферат



Союз Советских

Социалистических

Республик

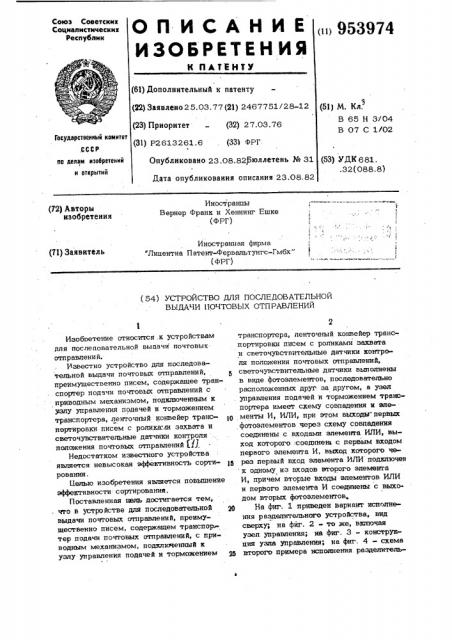

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

«» 953974 (61) Дополнительный к патенту (22) Заявлено 2 5.03.77 (21) 2467751/28-12 (23) Приоритет (32) 27.03.76 (31) Р2613261.6, (33) ФРГ

Опубликовано 23.08.82)бюллетень № 31

Дата опубликования описания 23.08,82 (51) М. Кл.

В 65 Н 3/04

В 07 С 1/02

Государственный комитет (53) УДК 681. .32(088.8) fl0 делам изобретений и открытий

Иностранцы

Вернер Франк и Хеннинг Ешке (ФРГ) (72) Авторы изобретения

Иностранная фирма

"Липентиа Патент-Фервальтунгс-Гмбх" (ФРГ) (71) Заявитель (54) УСТРОИСТВО ДЛЯ ПОСЛЕДОВАТЕЛЬНОИ

ВЫДАЧИ 11ОЧТОВЫХ ОТПРАВЛЕНИЙ

Изобретение относится .к устройствам для последовательной выдачи почтовых отп р авлени й.

Известно устройство для последовательной выдачи почтовых отправлений, преимущественно писем, содержащее транспортер подачи почтовых отправлений с приводным механизмом, подключенным к узлу управления подачей и торможением транспортера, ленточный конвейер транспортировки писем с ролика..ти захвата и светочувствительные датчики контроля положения почтовых отправлений Я

Недостатком извес.гного устройства является невысокая эффективность сортирования.

Белью изобретения является повышение эффективности сортирования.

Поставленная цель достигается тем, . что в устройстве для последовательной выдачи по ттовых отправлений, преимущественно писем, содержащем транспортер подачи почтовых отправлений, с приводным механизмом, подклкяенный к узлу управления подачей и торможением транспортера, ленточный конвейер транспортировки писем с роликами захвата и светочувствительные датчики контроля положения почтовых отправлений, светочувствительные датчики выполнены в виде фотоэлементов, последовательно расположенных друт за другом, а узел . управления подачей и торможением транспоргера имеет схему совпадения и эле-р менты И, ИЛИ, при этом выходы первых фотоэлементов через схему совпадения соединены с входами элеметгга ИЛИ, вы» ход которого соединена с первйм входом первого элемента И, выход которого чета рез первый вход элемента ИЛИ подключен к одному из входов второго элемента

И, причем вторые входы элементов ИЛИ и первого элемента И соединены с выходом вторых фотоэлементов.

На фиг. 1 приведен вариант исполнения разделительного устройства, вид сверху; на фйг. 2 - то же, в апочая узел управления; иа фиг. 3 — конструкция узла управления; на фиг. 4 - схема я второго примера исполнения разделитель3 9539 ного устройства, включая узел управле- ния, вид сверху.

В устройстве (фиг. 1 ) в качестве подложки для пачки 1 применяют нижнюю ленту 2, проходящую через валки 3 и 4.

Опоры 5 служат для крепления осей 6 и 7 этих валков на плите основания 8.

Двигатель 9 приводится в движение ми, кровыключателем 10; так, гго при необходимости приводит в действие нижнюю >0 ленту в направлении стрелки A.

Задний конец пачки 1 упирается в опорную crea 11, снабженную рукояткой

12, причем стена 11 закреплена на штанге 13 посредством втулки 14 с возмож- ° »5 ностью поворота и продвижения параллельно к нижней ленте 2. Через цепные колеса 15 и 16, сидящие на осях 6 и 7, проходит цепь 17, которую сверху зацепляет выступ опорной стены 11. При пуске ниж-20. ней лен гы в ее движении с той же скоростью принимает участие опорная стена.

Если вводятся дополнительные посылки в пачку, го опорная стена соответственно отодвигается в результате ее припод»ш- 25 мания посредством ручки 12> благодаря чему происходит расцепление с цепью 17.

На фиг. 1 также обозначены продолжение 18 основания и наконечник 19 втулки 14. 30

На плите основания 8 (фиг. 1 и 2) закреплен с возможностью свободного вращения вал 20, на котором смонтирован ролик 21. Кроме того, вал 20 служит для поворотного крепления коромысла 22, который несет ось 23 отводного ролика 24. На ролике 21 и отводном ролике 24 расположен в качестве разделительного элемента ленточный элемен г вытягивания — транспортер 25, 40 внешняя поверхность которого имеет большой коэффициент трения. Коромысло

22 опирается на плиту основания 8 посредством пружины 26 таким образом, что его положение каждый раз зависит

45 от нажимной силы пачки 1. Свободный конец коромысла воздействует на рычаг

27 управления микровыключателя 10.»

Если нвжимная сила пачки 1 мала, ра=- мыкаюший контакт микровыключателя замыкается, в результате чего приводится в действие двигатель 9. Он продвигает нижнюю ленту 2, и ролики в принудительном порядке подакчся дальше. Кро ме того, ролики 21 и 24 являются направляющими роликами для ленточных конвейеров 28 и 29, которые далее огибакiг направля»ощие ролики 30 и 31.

Приводимый в действие ролик 32 закреплен на плите основания 8, ролик 33 может быть упруго закреплен, например, на поворотном рычаге.

За упорной стеной 34 вдоль направления подачи расположен первый измерительный участок 35, а при дальнейшем прохождении, в соответствии с отмеренным в направлении подачи расстоянием 4 (фиг. 2) — второй измерительный участок 36. Согласно изобретению эти измерительные участки сконструированы таким образом, что их выходные сигналы служат мерой для отрезков этих измерительных участков, пройденных кромкой выданного почтового отправления.

В первом примере исполнения (Фиг. 1) оба измерительных участка 35 и 36 состоят из семи последовательно расположенных фотоячеек, где каждый приемник света "обозначей соответствующим выносным знаком 37 и 38 и, соответственно, 39 и 40. При такой форме исполнения в качестве приемников света в оптимальном варианте могут применяться так называемые диодные ячейки. Соответствующие источники света обозначены соответственно, 41 и 42. Кроме . того, имеется фотоячейка 43 с источником

44 света, контролирующая участок захвата роликов 32 и 33.

Почтовые отправления должны выдаваться в направлении подачи с одинаковым просветом, т,е. при остающемся неизменным расстоянии В между передней кромкой выданной единицы отт»равления и задней кромкой ранее выданной единицы отправления.

В известных разделительных устрой ствах названного вида при выдвижении единицы отправления из пачки в позицию ожидания и затем в область захвата постоянно действующих роликов из пачки выдвигается по меньшей мере еше одна, следующая единица почтового отправления, которая останавливается где-то в области прижимного механизма, Благодаря изобретению удается продвинуть выданные единицы отправления из этого случайного положения непосредственно в область захвата постоянно действующих роликов 32 и 33 таким образом, .что они попадают на путь подачи, отделенные от базовой кромки ранее выданной единицы почтового отправления с заранее определенным расстоянием. ,+ro возможно при применении измерительных участков 35 и 36 и соответ ствующим образом выполненного узла

5 953974

45 управления (фиг. 3). Узел 45 управления выполнен таким образом, что привод ленточного транспортера 25 вводится .в дейтвие в тот момент, как только отрезок пути на втором измерительном

5 участке 36, пройденный задней кромкой ранее выданной единицы отправления, становится равным отрезку, нв длину которого выдвигается выданная единица

10 почтового отправления на первом измерит ельном участке. 35.

Принцип работы узла 45 состоит в том, что сравнение отрезков пути, пройденных названными кромками следующих одна зв другой единиц почтового отправления, осуществляется посредством логической связи выходных сигналов соответствующих фотоячеек обоих измерительных участков 35 и 36. Для этого предназначены семь элементов И 46, которые по отдельности обозначены как 47 и 48, инвертор 49, элемент ИЛИ 50.

Фотоэлементы 37-40 и 43 выдают в качестве выходного сигнала логическую

"1", если они освещены, и логический

0", если они затемнены. Оба входа элементов И 47 и 48 соединены последовательно с фотоячейками 37 и 39 до

38 и 40, входь последнего элемента

И 48 через инвертор 49 соединены с фотоячейкой 38 и прямо — с фотоячейкой

i40. Выходы элементов И 46 соединены через элемент ИЛИ 50. Следующий weмент И 51:. получает сигнал от фотоэлемента 43 и элемента ИЛИ 50, а нв элемент 52 поступает сигнал "1" от. элемента И 51 и от фотоячейки 37. Через элемент И 53 и через усилитель мощности (не показан) эта 1" в качестве управляющего сигнала подеется на тормозную муфту 54 до тех пор, пока второй вход элемента И 53 не подготовлен подведенным к клемме 55 сигналом Эксплуатация", при этом транспортер

25 приводится в действие с помощЬю ролика 24.

Второй пример исполнения (фиг. 4)

Отличается от первого (фиг. 1) прежде всего тем, что в этом случае выданная единица отправления должна следовать нв заранее определенном расстоянии С от передней кромки ранее отправленной единицы отправления (a не от ее задней кромки) по пути подачи. В соответствии с этим соответственно расположенные точки измерительных участков 56 и 57 характеризуются этим отрезком С. то время, как в первом примере исполнения (фиг. 1-3) пройденные отрезки обоих измерительных участков отмечаются определенным числом следукяцих адин за другим чувствительных элементов, во втором примере исполнения (фиг. 4) измерительные участки 56 и

57 образованы каждый одним единственным чувствительным элементом, чей выходной сигнал по своему амплитудному значению служит мерой для проводимого сравнения отрезков. Эти чувствительные элементы могут быть, в частности, фо35 тоэлектрическими приемниками, которые освещаются источниками 58 и 59 света и чьи выходные сигналы в соответствии с затемненными единицами отправления отрезками зависят от освещенной поверх20. ности

В соответствии с этим узел 45 управления разделительного узла выполнен таким образом, что он посылает управ ляющий сигнал для возбуждения тормозНоН муфты,а4, KQK Torrbho ами и тУдиоо значение выходного сигнала измерительного участка 56 уравнивается с амплитудным значением выходного сигнала измерительного участка 57. В остальном

30 принцип работы этого исиоюпп тельиого примера соответствует принципу работы примера исполнения на фиг. 1-3.

Принцип работы устройства после включения состоит в следующем.

Предположим, что продвинутая транспортером 25 первая единица почтового отправителя 1 только что попала в область захвати постоянно действующих роликов 32 и 33, затемнила фотоячейку

43,вследствие чего снято возбуждение с тормозной муфты .54, обусловленное блокировкой элемента И 51. Привод транспортера при этом останавливается.

Ролики 32 и 33 выводят единицу почтового отправления из области остановившегося транспортера 25, в то время, КаК следующая единица отправления, вынутая из пачь» одновременно с рассматриваемой единицей почтового отправлеши, остается в обозначенном положении под действием скребка твк, что онв выдвинута вплоть до одной из фотоячеек первого измерительного участка 35. При дальнейшем продвижении почтового отправления по пути 28 и,29 подачи одна за другой освобождаются от задней кромки этого отправления незакрытые ею фотоячейки

37 и 38 первого измерительного участка 35, фотоячейка 43 и Ьотоячейки 39

7 9539 и 40. Как только одна из фотоячеек участка 35 становится освещенной, и, вследствие э гого пройденный задней кромкой единицы отправления отрезок второго измерительного участка 36 ста- 5 новится равным отрезку, на длину которого выдвинута предыдущая единица отправления на первом измерительном участке 35 (фиг. 2), один из элементов И 46 выдает "1". В результате через элемент ИЛИ 50, через подготовленный фотоячейкой 43 элемент И 51 и через элементы 52 и 53 и тормозную муфту 54 подается управляющий сигнал.

Привод транспортера 25 вновь начинает функционировать, и выданная единица отправления продвигается в область за хвата роликов 32 и 33. Как только ее передняя кромка затемняет, фотоячейку 43, вновь устанавливается исходное сос- о тояние и повторяются следующие циклы до тех пор, пока к клемме 55 приложен сигнал "Эксплуатация .

В - том случае, если при выводе единицы почтового с гправления выдвинутая вместе с ней предыдущая единица отправления выдвигается вплоть до фотоячейки

3З первого измерительного участка 35

"светлый" сигнал, обычно подаваемый на последний элемент И 48 следующей фо- ЗО тоячейкой измерительного участка 35 и, в,данном случае, отсутствующий, заменяется лдгическим элементом так, чго . после появления света в фотоячейке 40 элемент И 48 выдает 1". 35

Может получиться и так, что при выводе первой единицы отправления случайно не захватывается следующая единица отправления из печка 1 и лишь после выдвигается на первый измерительный ац участок 35.

Следующее исполнение изобретения предусматривает такой вид узла 45, что транспортер дополнительно приводится в действие в том случае, если из выход- 45 ного сигнала первого измерительного участка 35 следует, что имеется названная ситуация. В примере исполнения на иг. 3 это достигается тем, что выход фотоячейки 37 соединен непосредственно 5О с элементом ИЛИ 52 таким образом, 74 8 что тот независимо от состояния всех других фотоячеек выдает 1", пока освещена фотоячейка 37.

Если измерительные участки 35 и 36 (фиг. 1 и 2) образованы следующими одна за другой фотоячейками или подобными фоточувствительными элементами, то узел управления может быть выполнен таким образом, что сравнение обоих отрезков происходит при сравнении количества фотоячеек, пройденных на первом и на втором измерительном участке.

Использование изобретения позволяет увеличить эффективность с ортирования почтовых отправлений.

Формула изобретения

Устройство для последовательной выдачи почтовых отправлений, преимущественно писем, содержащее транспортер подачи почтовых отправлений с приводным механизмом, подключенным к узлу управления подачей и торможением транспортера, ленточный конвейер транспортировки писем с роликами захвата и светочувствительные датчики контроля положения почтовых отправлений, отли ч а юще ес я тем, что, с целью увеличения эффективности сортирования, светочувствительные датчики выполнены в виде фото элементов, последовательно расположенных друг за другом, и узел управления подачей и торможением транспортера имеет схему совпадения и элементы И, ИЛИ, при атом выходы первых фотоэлементов через схему совпадения соединены с входами элемента ИЛИ, выход которого соединен с первым входом первого элемента И, выход которого через первый вход элемента ИЛИ подключен к одному из входов второго элемента.И, причем вторые входы элементов ИЛИ и первого элемента И соединены с выходом вторых фотоэлементов.

Источники информации, принятые во внимание при экспертизе

1. Выложенная заявка ФРГ

Л . 2410145, кл. В 65 Н 3/04, 1969.

Фиг, Ю
