Реферат

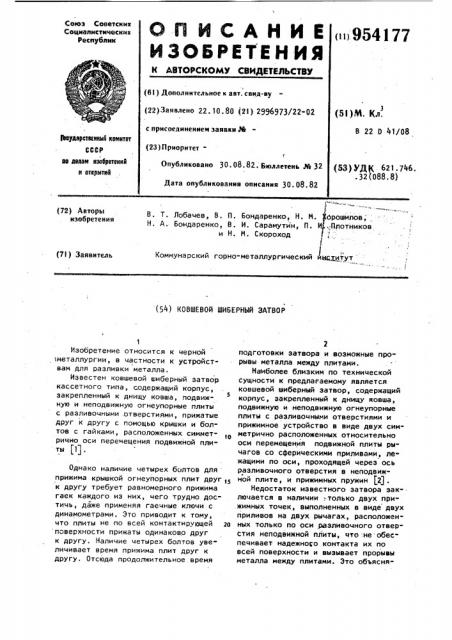

ОП ИКАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтсиик

Социапистическии

Рвспубпик

<в 954177 (6l ) Дополнительное к авт. свид-ву (22) Заявлено 22. 10. 80 (21) 2996973/22-02 с присоелинением заявки РЙ (51) М. Кл.

В 22 0 41/08

5кудвротеенай квинтет

СССР во двои изобретений в открытия (23)Приоритет<

Опубликовано 30.08.82 Бюллетень М 32 (53) УДК 621.746..32(088.8) Дата .опубликования описания 30. 08. 82

B. Т. Лобачев, В. П. Бондаренко, Н. Н. орошилов, Н. А. Бондаренко, В. И. Сарамутйн, П. И,,-Плотников и Н. М. Скороход

Коммуна рский горно-металлургический щ„-,титут (72) Авторы изобретения (71) Заявитель (54) КОВШЕВОЙ ШИБЕРНЫЙ ЗАТВОР

Изобретение относится к черной

1металлургии, в частности к устройствам для разливки металла.

Известен ковшевой шиберный затвор кассетного типа, содержащий корпус, закрепленный к днищу ковша, подвижную и неподвижную огнеупорные плиты с разливочными .отверстиями, прижатые друг к другу с помощью крышки и болтов с гайками, расположенных симметрично оси перемещения подвижной плиты (1) .

Однако наличие четырех болтов для прижима крышкой огнеупорных плит друг 15 к другу требует равномерного прижима гаек каждого из них, чего трудно достичь, даже применяя гаечные ключи с динамометрами. Это приводит к тому, что плиты не по всей контактирующей го поверхности прижаты одинаково друг к другу. Наличие четырех болтов увеличивает время прижима плит друг к другу. Отсюда продолжительное. время

2 подготовки затвора и возможные про" рывы металла между плитами.

Наиболее близким по технической

Сущности к предлагаемому является ковшевой шиберный затвор, содержащий корпус, закрепленный к днищу ковша, подвижную и неподвижную огнеупорные плиты с разливочными отверстиями и прижимное устройство в виде двух симметрично расположенных относительно оси перемещения подвижной плиты рычагов со сферическими приливами, лежащими по оси, проходящей через ось разливочного отверстия в неподвижной плите, и прижимных пружин j2) .

Недостаток известного затвора зак-. лючается в наличии .-только двух при.жимных точек, выполненных в виде двух приливов на двух рычагах, расположенных только по оси разливочного отверстия неподвижной плиты, что .не обеспечивает надежного контакта их по всей поверхности и вызывает прорывы металла между плитами. Это объясняется тем, что при наличии высоких температур огнеупорные плиты и их обоймы по своим концам прогибаются из-за наличия прижима их друг к другу только по оси разливочного отвер" стия к неподвижной плите, а остальная их часть расположена консольно относительно точек прижима.

Наличие прижимных пружин и вынос их на стенку ковша резко увеличива- 16 ет длину затвора.

Цель изобретения - обеспечение более надежного прижима огнеупорных плит друг к другу в месте контакта.

Поставленная цель достигается 1s тем, что шиберный затвор, содержащий корпус, подвижную и неподвижную огнеI упорные плиты с разливочными отверсти,ями, устройство для прижима плит, выполненное в аиде двух симметрично расположенных относительно оси перемещения подвижной плиты рычагов с приливами, прижимной крышки и болтов с гайками, при этом каждый из двух рычагов снабжен дополнительным вторым приливом, при этом приливы каждого из рычагов симметрично расположены относительно прижимных болтов, а гайки болтов и рычаги в месте кон" такта выполнены оо сферическими по- . верхностями.

На фиг. 1 изображен предлагаемый затвор в разрезе; на фиг. 2- разрез

А-А на фиг. t; на фиг. 3 - разрез

Б-Б на фиг. 2.

Затвор состоит из корпуса 1, закрепленного к днищу ковша 2 болтами

3 с клиньями 4, неподвижной огнеупорной плиты 5 и подвижной огнеупорной плиты 6 с разливочными отверстиями 7 и 8 соответственно.

П питы контактируют друг с другом

:с помощью прижимного устройства,выполненного в виде прижимной крышки

9, дополнительных болтов 10 с гайками 11 и рычагов 12 с двумя приливами 13 каждый, расположенными симметрично относительно осей дополнительных болтов 10, лежащих в плоскости, проходящей через ось разливоч50 ного отверстия 7 в неподвижной пли- . те 5 ° Гайки 11 дополнительных болтов

10 контактируют с рычагами 12 по сферическим поверхностям, Защитный экран 14 защищает затвор от тепловых излучений в момент разливки.

Затвор работает следующим образом.

7 ф

В рабочем положении затвора отверстие 7 в неподвижной плите 5 не совпадает с отверстием 8 в подвижной плите 6, а плиты 5 и 6 прижаты друг к другу с помощью прижимного устройства. Прижим плит осуществляет-. ся подтягиванием гаек дополнительных болтов 10, контактирующих с рычагами 12 по сферическим, поверхностям. Гайки йажимают на рычаги t2, приливы 13 которых нажимают на прижимную крышку 9, которая контактирует с подвижной обоймой 15 плиты 6, зас" тавляя плиту прижиматься к неподвижной плите 5. Наличие двух приливов 13 на каждом рычаге 12, т;е. чег тырех точек нажатия на прижимную крышку 9 позволяет равномерно прижимать плиты друг к другу . Этому способствует также симметричное расположение приливов 13 относительно болтов

10, а также наличие сферического контакта их гаек ll с рычагами 12. Это позволяет при затяжке гаек 10 равномерно передавать нагрузку на оба прилива 13 каждого рычага 12,обеспечивая равномерный прижим плит 5 и 6 друг к другу.

При этом сокращается время настройки прижима плит в два раза по сравнению с известным затвором благодаря сокращению количества прижимных болтов.

П рижимные болты 10 выполнены с обоих концов с захватами под ключ, что позволяет осуществлять дополнительный прижим плит после установки затвора на ковш.

В нерабочем положении затвора, при разливке металла иэ ковша, разливочное отверстие 8 в подвижной плите 6 совмещают с отверстием 7 в неподвижной плите 5 путем перемещения подвижной плиты 6, соединенной с приводом перемещения. Скорость разливки зависит от степени совмещения отверстий в плитах.

Наличие четырех точек прижима крышки 9 к подвижной плите исключает коробление при нагреве их от контакта последней с жидким металлом..

Расстояние между приливами находится в пределах двойного расстояния между отверстиями в рабочем состоянии затвора.

П редлагаемая конструкция шиберного затвора позволит увеличить надежность работы, сократить время подготовки их к работе, уменьшить раэ5 9541 меры затвора из-за отсутствия прижимных пружин, вынесенных на стенку ковша, исключить прорывы металла между плитами и улучшить условия труда при разливке. S

Ожидаемый экономический эффект от использования изобретения составит

26480000 руб/г. формула изобретения

Ковшевой шиберный затвор, содер жащий корпус, подвижную и неподвижную огнеупорные плиты с разливочными отверстиями, устройство для прижима плит, выполненное в виде двух симметрично расположенных относительно

77 d оси перемещения подвижной плиты рычагов с приливами, прижимной крышки и болтов с гайками, о т л и ч а юшийся тем, что, с целью обеспечения надежного прижима огнеупорных плит одна к другой, каждый из двух рычагов снабжен дополнительным приливом, при этом приливы каждого из рыlwaroe симметрично расположены относи тельно прижимных болтов, а гайки болтов и рычаги в месте контакта выполнены со сферическими поверхностями.

Источники".информации, принятые во внимание при экспертизе

1. Бюллетень НТИЦНИИ Черная металлургия", 1970, 11 9, с. 38.

2. Авторское свидетельство СССР и 550238, кл. В 22 D 41/08, 1975.
