Реферат

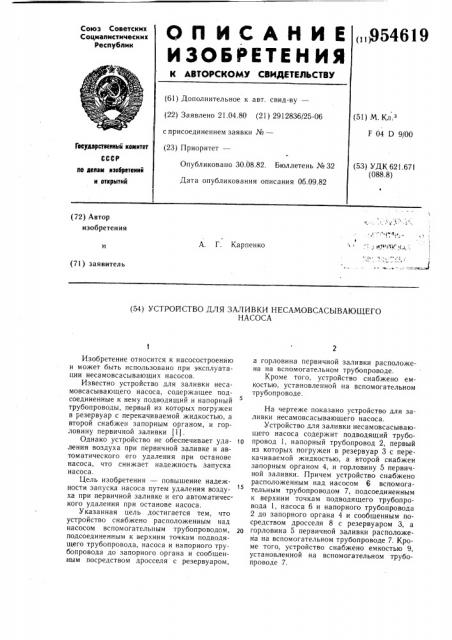

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii)954619

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.04.80 (21) 2912836/25-06 с присоединением заявки №вЂ” (51) М. Кл.з

F 04 D 9/00

Опубликовано 30.08.82. Бюллетень № 32

Дата опубликования описания 05.09.82 (53) УДК 621.671 (088.8) по делам нзобретеннй и открытий (72) Автор изобретения н1 л ч

А. Г. Карпенко (71) заявитель (54) УСТРОЙСТВО Д.ЛЯ ЗА,ЛИВКИ НЕСАМОВСАСЪ|ВАЮЩЕГО

НАСОСА

Гееударетеенный комитет (23) Приоритет—

Изобретение относится к насосостроению и может быть использовано при эксплуатации несамовсасывающих насосов.

Известно устройство для заливки несамовсасывающего насоса, содержащее подсоединенные к нему подводящий и напорный трубопроводы, первый из которых погружен в резервуар с перекачиваемой жидкостью, а второй снабжен запорным органом, и горловину первичной заливки (1).

Однако устройство не обеспечивает удаления воздуха при первичной заливке и автоматического его удаления при останове насоса, что снижает надежность запуска насоса.

Цель изобретения — повышение надежности запуска насоса путем удаления воздуха при первичной заливке и его автоматического удаления при останове насоса.

Указанная цель достигается тем, что устройство снабжено расположенным над насосом вспомогательным трубопроводом, подсоединенным к верхним точкам подводящего трубопровода, насоса и напорного трубопровода до запорного органа и сообщенным посредством дросселя с резервуаром, а горловина первичной заливки расположена на вспомогательном трубопроводе.

Кроме того, устройство снабжено емкостью, установленной на вспомогательном трубопроводе.

На чертеже показано устройство для заливки несамовсасывающего насоса.

Устройство для заливки несамовсасывающего насоса содержит подводящий трубо10 провод 1, напорный трубопровод 2, первый из которых погружен в резервуар 3 с перекачиваемой жидкостью, а второй снабжен запорным органом 4, и горловину 5 первичной заливки. Причем устройство снабжено расположенным над насосом 6 вспомогательным трубопроводом 7, подсоединенным к верхним точка м подводящего трубопровода I, насоса 6 и напорного трубопровода

2 до запорного органа 4 и сообщенным посредством дросселя 8 с резервуаром 3, а

z0 горловина 5 первичной заливки расположена на вспомогательном трубопроводе 7. Кроме того, устройство снабжено емкостью 9, установленной на вспомогательном трубопроводе 7.

954619

Составитель В.Московский

Редактор С. Юско Техред А. Бойкас Корректор М. Коста

Заказ 6! 64/31 Тираж 678 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1!3035, Москва; Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Устройство для заливки несамовсасывающего насоса работает следующим образом.

При заливке жидкость через горловину

5 поступает в подводящий трубопровод 1, насос 6 и напорный трубопровод 2, вытесняя находящийся в них воздух во вспомогательный трубопровод 7, из которого через дроссель 8 он вытесняется в резервуар 3.

Заливка производится до полного удаления воздуха. При работе насоса перекачиваемая

10 жидкость под давлением постоянно поступает во вспомогательный трубопровод 7 из напорного трубопровода 2, обеспечивая тем самым постоянную заливку системы после останова насоса.

Емкость 9 обеспечивает многократную автоматическую заливку насоса.

Таким образом предлагаемое устройство повышает надежность запуска насоса путем удаления воздуха при первичной заливке и

его автоматического удаления при останове насоса.

Формула изобретения

1. Устройство для заливки несамовсасывающего насоса, содержащее подсоединен4 ные к нему подводящий и напорный трубопроводы, первый из которых погружен в резервуар с перекачиваемой жидкостью, а второй снабжен запорным органом, и горловину первичной заливки, отличающееся тем, что, с целью повышения надежности запуска насоса путем удаления воздуха при первичной заливке и его автоматического удаления при останове насоса, оно снабжено расположенным над насосом вспомогательным трубопроводом, подсоединенным к верхним точкам подводящего трубопровода, насоса и напорного трубопровода до запорного органа и сообщенным посредством дросселя с резервуаром, а горловина первичной заливки расположена на вспомогательном трубопроводе.

2. Устройство по п. 1, отличающееся тем, что оно снабжено емкостью, установленной на вспомогательном трубопроводе.

Источники информации, принятые во внимание при экспертизе

1. Знаменский Г. М. Насосы и компрессоры. Львов †Ки, Госиздат, 1948, с. 144.
