Устройство для преобразования вращательного движения в возвратно-поступательное

Устройство для преобразования вращательного движения в возвратно-поступательное

Иллюстрации

Показать все

Реферат



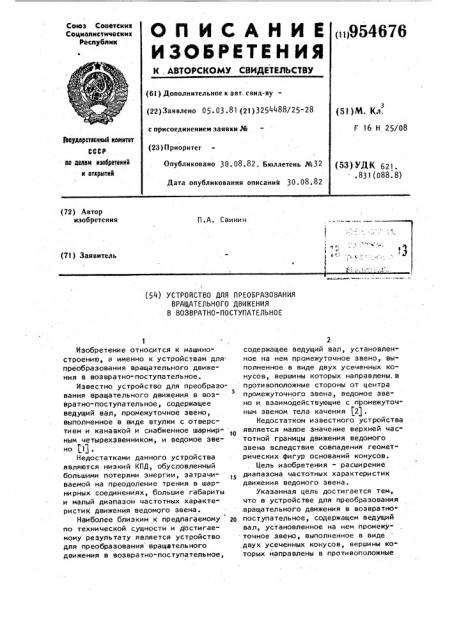

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К, АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii)954676 (61) Дополнительное к авт, свид-ву (22) Заявлено 05. 03. 81 (21) 3254488/25-28 с присоединением заявки РЙ (51)М. Кл.

F 16 Н 25/08

3Ъеударстванный комитет

СССР

00 делам нэабретеннй н открытнй (23) Приоритет

Опубликовано 30.08.82. Бюллетень ¹32 (53) УДК 621. . 831(088. 8) Дата .опубликования описания 30.08.82 (72) Автор изобретения

П.А. Свинин (71 ) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ

ВРАЩАТЕЛЬНОГО ДВИЖЕНИЯ

В ВОЗВРАТНО-ПОСТУПАТЕЛЬНОЕ

Изобретение относится к машиностроению, а именно к устройствам для преобразования вращательного движения в возвратно-поступательное.

Известно устройство для преобразования вращательного движения в воз5 вратно-поступательное, содержащее ведущий вал, промежуточное звено, выполненное в виде втулки с отверстием и канавкой и снабженное шарнирным четырехзвенником, и ведомое звено (11.

Недостатками данного устройства являются низкий КПД, обусловленный большими потерями энергии, затрачиваемой на преодоление трения в шарнирных соединениях, большие габариты и малый диапазон частотных характеристик движения ведомого звена.

Наиболее близким к предлагаемому 2о по технической сущности и достигаемому результату является устройство для преобразования вращательного движения в возвратно-поступательное, 2 содержащее ведущий вал, установленное на нем промежуточное звено„ выполненное в виде двух усеченных конусов, вершины которых направлены, в противоположные сторонь1 от центра промежуточного звена, ведомое звено и взаимодействующие с п1зомежуточным звеном тела качения 121, Недостатком известного устройства является малое значение верхней частотной границы движения ведомого звена вследствие совпадения геомет" рических фигур оснований конусов.

Цель изобретения - расширение диапазона частотных характеристик движения ведомого звена.

Указанная цель достигается тем, что в устройстве для преобразования .вращательного движения в возвратнопоступательное, содержащем ведущий вал, установленное на нем промежуточное звено, выполненное в виде двух усеченных конусов, вершины которых направлены в противоположные

95467

3 стороны от центра промежуточного звена, ведомое звено и взаимодействующие с промежуточным звеном тела качения, основания конусов представляют собой эллипсы, оси которых смещены друг относительно друга на 90, а промежуточное звено установлено на ведущем валу с воэможностью линейного перемещения относительно него.

На Фиг, 1 изображено устройство, 1g общий вид; на фиг. 2 - разрез А-А на фи г. I; на фиг. 3 — разрез Б-Б на фиг. 1.

Устройство для преобразования вращательного движения в возвратно-поступательное содержит ведущий вал 1, установленное на нем промежуточное звено 2, выполненное в виде двух усеченных конусов 3 и 4, вершины которых направлены в противоположные стороны от центра промежуточного звена 2, ве- домое звено 5, взаимодействующие с промежуточным звеном 2 тела качения

6-9. Основания конусов 3 и 4 представляют собой эллипсы 10 и 11, оси которых смещены друг относительно друга на 90 . Промежуточное звено 2 установлено на ведущем валу 1 с возможностью линейного перемещения относительно него посредством скользящей шпонки 12. Все устройство размещено в корпусе 13, Устройство работает следующим образом.

При вращении ведущего вала 1 крутящий момент через скользящую шпонку 12 передается промежуточному звену 2, которое взаимодействует с двумя парами тел качения 6, 7 и 8, 9:

Когда при вращении промежуточного

46 звена 2 тела качения 6 и 7 размещаются на большой оси эллипса 10, а тела качения 8 и 9 одновременно размещаются на малой оси эллипса 11, ведомое звено 5 вместе с промежуточным звеном 2 занимает крайнее левое положе45

6 4 ние. При. дальнейшем повороте промежуточного звена 2 на 90 тела качения

6 и 7 размещаются на малой оси эллипса 10, а тела качения 8 и 9 - на большой оси эллипса 11 одновременно.

Ведомое звено 5 при этом совместно с промежуточным звеном 2 занимает крайнее правое положение. 3а один оборот промежуточного звена 2 ведомое звено 5 совершает два полных возвратно-поступательных движения.

Предлагаемое устройство обладает простотой конструкции, высокой нагрузочной способностью и широким диапазоном частотных характеристик движения ведомого звена.

Формула изобретения

Устройство для преобразования вращательного движения в возвратнопоступательное, содержащее ведущий вал, установленное на нем промежуточное звено, выполненное в виде двух усеченных конусов, вершины которых направлены в противоположные стороны от центра промежуточного звена, ведомое звено и взаимодействующие с промежуточным звеном тела качения, о т— л и ч а ю щ е е с я тем, что, с целью расширения диапазона частотных характеристик движения ведомого звена, основания конусов представляют собой эллипсы, оси которых смещены друг относительно друга на 90, а проо межуточное звено установлено на ведущем валу с возможностью линейного перемещения относительно него, И сточни ки информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N 746149, кл . F 16 Н 21/08, 1978.

2. Авторское свидетельство СССР по заявке Ю 3231204/28, кл. F 16 Н 25/08, 1981.

954676

Составитель A. Кузнецов

Редактор В. Петраш Техред Т. Фанта Корректор М. Коота

Заказ 6392/34

Тираж 990 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
