Реферат



Союз Советсиик

Социалистические

Республик

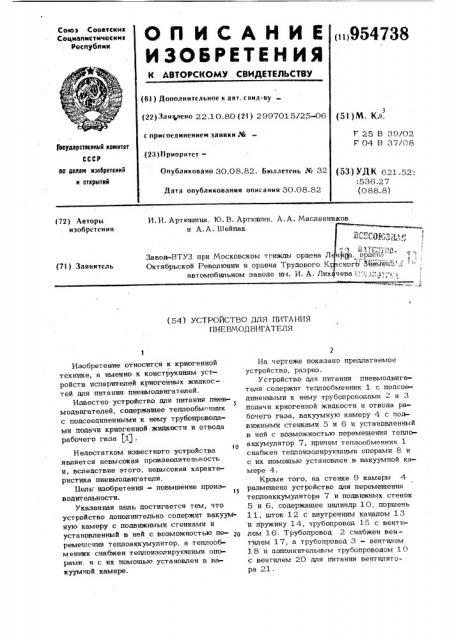

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (i ii954738

Ф

J г (6l ) Дополнительное к авт. свил-ву (22) За я тено 22.1 О. 80 (2! ) 299701 5/25-06 с присоединением заявки ¹ .(23) Ириоритет—

Опубликовано 30.08.82. Бюллетень № 32

Дата опубликования описания 30.08.82 (51) М. Кл.

V 25 В 39/02

Г 04 В 37/08 Ъоударотеенный комитет

СССР по делам изобретений н аптрытнй (53) УДК 621.52:

:536.27 (088. 8) (72) Авторы изобретения

И. И. Артюшина. 10. В. Артюшин, A. А. Масленников и А.А. Шейпак т4р л 1 ф л с ногЬ- 34ам@д»., ! р <; т ъ: I

Завод-ВТУЗ при Московском трижды ордена Л

Октябрьской Революции и ордена Трудового Ктта автомобильном заводе ии. И. А. Лихач (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПИТАНИЯ

ПНЕ ВМОД ВИГАТЕЛЯ

Изобретение относится к криогенной технике, а именно к конструкцттям устройств испарителей криогенных жидкос-тей для питания пневмодвигателей.

Известно устройство для питания пневмодвигателей, содержащее теплообм ниик с подсоединенными к нему трубопроводами подачи криогенной жидкости и отвода рабочего газа (1) . ( о

Недостатком известного устройства является невысокая пронзводитепьность и, вследствие этого, невысокая характеристика пневмодвигателя.

11ель изобретения - повышение произт5

BOljHTBJlbBOCTH.

Указанная цель достигается тем, что устройство дополнительно содержит вакуумную камеру с подвижными стенками и установленный в ней с возможностью перемешения теплоаккумулятор, а теплообменннк снабжен теплоизолируюшими опорами. и с Мх помощью установлен в ва» куумчой камере.

На чертеже показано предлагаемое ус трой ств о, раз рез.

Устройство для питания пневмодвигателя содержит теплообменник 1 с подсоединенными к нему трубопроводами 2 и 3 подачи криогенной жидкости и отвода ðàбочего газа, вакуумную камеру 4 с подвижными стенками. 5 и 6 и установленный в ней с возможностью перемещения теплоаккумулятор 7, причем теплообменник 1 снабжен теплоизолируюшими опорами 8 и с их помощью установлен в вакуумной камере 4.

Кроме того, на стенке 9 камеры 4 размещено устройство для перемещения теплоаккумулятора 7 и подвижных стенок

5 и 6, содержащее цилиндр 10, поршень

11, шток 12 с внутренним каналом 13 и пружину 14, трубопровод 15 с вентилем 16. Трубопровод 2 снабжен вентилем 17, а трубопровод 3 — вентилем

1 8 и дополнительным трубопроводом 1 9 с вентилем 20 для питания вентилято-ра 21.!

3 98473

Устройство работает следующим образом.

При откачке камеры 4 через трубопровод 15 в цилиндре 10 над поршнем 11 образуется вакуум, и поршень 11 со што- ком 12 и теплоаккумулятором 7 перемещается вверх, тем самым закрывая подвижные стенки 5 и 6 и герметизируя камеру 4. Затем, открыв вентили 17 и 18, заполняют теплообменник криогенной жид- tÎ костью. В етом состоянии при закрытом вентиле 16, устройство готово к работе. При

<необходимости подачи питающего газа к пневмодвнгатепю открывают вентили 16, 18 и 20. В камеру 4 и цилиндр 15

10 поступает атмосферный воздух, и поршень 11 под действием пружины 14 перемещается и прижимает теплоаккуму1 лятор 7 к теплообменнику. Вследствие большого теплопритока от теплоаккуму- 26 лятора, а также от атмосферного воздуха криогенная жидкость начинает быстро испаряться, и рабочий газ по трубопроводу 3 поступает к пневмодвигателю. Часть газа ! поступает через трубопровод 19 к венти» 25 лятору 21, обеспечивая его вращение, что ведет к увеличению конвективного теплообмена в камере 4.

8 4

Предлагаемое выполнение устройства обеспечивает высокую производительность по газу, и, как следствие, высокие характеристики пневмодвигателя.

Формула изобретения

Устройство для питания пневмодвигателя, содержащее теплообменник с подсоединенными к нему трубопроводами подачи криогенной жидкости и отвода рабо чего газа, о т л и ч а to ttt e е с я тем, что, с целью повышения производитель ности, оно дополнительно содержит ва: куумную камеру с подвижными стенками и установленный в ней с воэможностью перемещения теплоаккумулятор, а теплообменник снабжен теплоизолируюшими опорами и с их помощью установлен в вакуумной камере.

Источники информации, принятые во внимание при экспертизе

1. Патент Великобритании .

% 1352630, кл. В 7 Н, йублик. 1974.

954738
