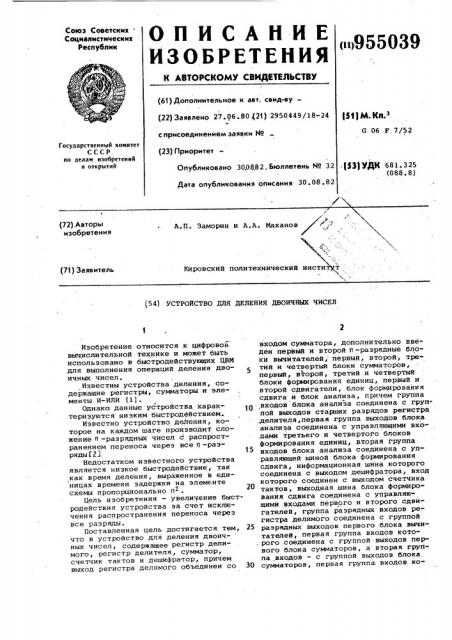

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

t tt>955039 (61) Дополнительное к авт. свид-ву— (22) Заявлено 27.06.80 (21) 2950449/18-24

И)М Кп з

0 06 F 7/52 с присоединением заявки Мо

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 300882. Бюллетень ¹ 32 (53)УДК 681.325 (088 ° 8) Дата опубликования описания 30.08.82

A.Ï. Заморин и А.A. Маханов

1„ (72) Авторы изобретения

Кировский политехнический институт. (11) Заявитель

{,54) УСТРОЙСТВО ДЛЯ ДЕЛЕНИЯ ДВОИЧНЫХ ЧИСЕЛ

Изобретение относится к цифровой вычислительной технике и может быть использовано в быстродействующих ЦВМ для выполнения операций деления двоичных чисел.

Известны устройства деления, содержащие регистры, сумматоры и элементы И-ИЛИ {1).

Однако данные устройства характеризуются низким быстродЕйствием.

Известно устройство деЛения, которое на каждом шаге производит сложение tl -разрядных чисел C распространением переноса через все tl-разряды Ю.

Недостатком известного устройства является низкое быстродействие, тан как время деления, выраженное в единицах времени задержки на элементе схемы пропорционально п .

Цель изобретения - увеличение быстродействия устройства за счет исключения распространения переноса через все разряды.

Поставленная цель достигается тем, что в устройство для деления двоич- ных чисел, содержащее регистр делимого, регистр делителя, сумматор, счетчик тактов и дешифратор, причем выход регистра делимого объединен со входом сумматора, дополнительно введен первый и второй и-разрядные блоки вычитателей, первый, второй, третий и четвертый блоки сумматоров, первый, второй, третий и четвертый блоки формирования единиц, первый и второй сдвигатели, блок формирования сдвига и блок анализа, причем группа входов блока анализа соединена с группой выходов старших разрядов регистра .целителя, первая группа выходов блока анализа соединена с управляющими входами третьего и четвертого блоков формирования единиц, вторая группа входов блока анализа соединена с управляющей шиной блока формирования сдвига, информационная шина которого соединена с выходом дешифратора, вход которого соединен с выходом счетчика тактов, выходная шина блока формирования сдвига соединена с управляющими входами первого и второго сдвнгателей, группа разрядных входов регистра делимого соединена с группой

25 разрядных выходов первого блока вычи тателей, первая группа входов которого соединена с группой выходов первого блока сумматоров, а вторая группа входов — с группой выходов блока

30 сумматоров, первая группа входов ко955039 восьмого, девятого, десятого и одиннадцатого элементов И, вторым входом двенадцатого элемента И и пятым входом группы блока анализа, третий

5 вход в то рого элемен та И соединен со вторыми входами восьмого и тринадцатого элементов И, третьими входами девятого и четырнадцатого элементов И и шестым входом группы блока анализа, четвертый вход второго элемента И

10,соединен с первыми входами четвертого и пятого элементов И, третьими входами третьего, седьмого, восьмого, двенадцатого и тринадцатого элементов И, вторыми входами десятого, 5 одиннадцатого элементов И и седьмым входом группы блока анализа, пятый вход второго элемента И соединен с четвертыми входами третьего, седьмого, восьмого, двенадцатого и транадцатого элементов И, третьими входами единиц, а вторая группа входон второтов И и восьмым входом группы блока анализа, шестой выход второго эле мента .И соединен .с пятыми входами седьмого и тринадцатого элементов И и девятым входом группы блока анализа, седьмой вход второго элемента И соединен с пятыми входами третьего, восьмого и двенадцатого элементон И, шестыми входами седьмого и тринадцатого элементов И и десятым входом группы блока анализа, шестой вход третьего элемента И соединен с четвертыми вхбдами четвертого, шестого, девятого одиннадцатого и третьими

З5 входами йятого и десятого элементов И, седьмыми входами седьмого и тринадцатого элементов И, шестым входинена с первой группой выходов треть

40 формирования единиц соединена с.групБлок анализа содержит с первого по

50 55

И

60 .65 торого соединена с первой группой выходов первого блока формирования го блока сумматоров соединена с первой группой выходов второго блока формирования единиц, вторая группа выходон которого соединена с первой группой входов первого блока сумматоров, вторая группа входов которого соединена со второй группой выходов первого блока формирования единиц, информационная шина которого соединена с группой разр.дных выходов регистра делимого и информационной шиной первого сдвигателя, информационная шина второго блока формирования единиц соединена с группой разрядных выходон первого сдвигателя, группа разрядных входов регистра делителя соединена с группой разрядных выходов второго блока вычитателей, первая группа входов которого соединена с группой выходов третьего блока сумматоров, а вторая группа входов второго блока вычитателей соединена с ныходом второго блока сумматоров, первая группа входон которого соеего блока формирования единиц, а вторая группа входов четвертого блока сумматоров соединена с первой группой выходов четвертого блока формирования единиц, вторая группа выходов которого соединена с первой группой входов третьего блока сумматоров, вторая группа входов которого соединена со второй группой выходов третьего блока формирования единиц, информационная шина которого соединена с группой разрядных выходов регистра. делителя и информационной шиной второго сдвигателя, информационная шина четвертого блока пой разрядных выходов второго сдвигателя. че тырн адцатый элементы И, первый, второй, третий и четвертый элементы ИЛИ, причем первый вход первого элемента И соединен с первым входом четырнадцатого элемента И и первым входом группы блока анализа, второй вход первого элемента И соединен с первыми входами третьего, шестого, седьмого и двенадцатого элементов И и вторым входом группы блока анализа третий вход первого элемента И соединен со нторыми входами шестого, девятого и четырнадцатого элементов и третьим входом группы блока анализа, первый вход второго элемента И соединен со вторыми входами третьего четвертого, пяroro, шестого и седьмого элементов И, третьим входом шестого элемента И и входом группы блока анализа, второй вход этого элемента И соединен с первыми входами

;четвертого и одиннадцатого элемендом двенадцатого элемента И и одиннадцатым входом группы блока анализа, пятый вход четвертого элемента И соединен с пятым входом одиннадцатого элемента И и двенадцатым входом группы блока анализа, первый вход пятого элемента И соединен с четвертым входом десятого элемента И и тринадцатым входом группы блока анализа, выход первого элемента И соединен с первыми нходами первого и третьего элементов ИЛИ, выход четвертого элемента И вЂ” с четвертыми входами первого и третьего элементов

ИЛИ, выход пятоro элемента И вЂ” с пятыми входами первого и третьего элементов ИЛИ,выход шестого элемента Ис шестым входом первого элемента ИЛИ и первым входом второго элемента ИЛИ, выход седьмого элемента И вЂ” с седьмым входом первого элемента ИЛИ и вторым входом второго элемента ИЛИ, выход восьмого элемента И вЂ” с третьим входом второго элемента HJIH u первым входом четвертого элемента ИЛИ, выход девятого элемента И вЂ” с четвертым входом второго элемента ИЛИ и вторым sxo oM четвертого элемента ИЛИ, выход десятого элемента И вЂ” с шестым

955039 входом третьего элемента ИЛИ и третьим входом четвертого элемента ИЛИ, выход одиннадцатого элемента И вЂ” с седьмым входом третьего элемента ИЛИ и четвертым входом четвертого элемента ИЛИ, выход двенадцатого Элемента И вЂ” с восьмым входом третьего элемента ИЛИ и пятым входом четвертого элемента ИЛИ, выход тринадцатого элемента И вЂ” с девятым входом. третьего элемента ИЛИ и шестым входом четвертого элемента ИЛИ, вйход четырнадцатого элемента И вЂ” с десятым входом третьего элемента ИЛИ и седьмым входом четвертого элемента

ИЛИ, выходы первого и четвертого элеI ментов ИЛИ соединены с первым и вторым выходами первой группы блока анализа, выходы второго и третьего элементов ИЛИ соединены соответственно с первым и вторым выходами второй группы выходов блока анализа.

Блок формирования сдвига содержит

r разрядов (r = 1 2,...in где и разрядность устройства), каждый из которых содержит первый и второй элементы -И и элемент ИЛИ, причем в каждом разряде первый вход первого элемента И соединен с первым входом второго элемента И и информационной шиной блока формирования сдвига, вторые входы первых элементов И r-ых разрядов соединены между собой и с управляющей шиной блока формирования сдвига вторые входы вторых элементов И

r-ых разрядов соединены между собой и с управляющей шиной блока формирования сдвига, выходы первых элементов И r-ых разрядов соединены с первыми входами элементов ИЛИ r-ых разрядов, выходы вторых элементов И

r-ых разрядов соединены со вторыми входами элементов ИЛИ (r-1)-ых разрядов, а выходы схем ИЛИ соединены с выходной шиной блока формирования сдвига.

На фиг. 1 изображена блок-схема предлагаемого устройства деления; на фиг. 2 — функциональная схема блока анализа; на фиг. 3 — функциональная схема блока формирования сдвига на три разряда; на фиг. 4 — функциональная схема блоков формирования еди 0 ниц на один разряд; на фиг. 5. — функ- циональная схема блоков счетчиков положительных и отрицательных единиц (три счетчика), вариант; на фиг. 6 функциональная схема блоков вычита65 телей.

Блок формирования единиц содержит.

r разрядов, каждый из которых содержит первый, второй, третий, четвертый, пятый, шестой, седьмой и восьмой элементы И, первый, второй, третий и четвертый элементы ИЛИ, причем первый вход первого элемента И соединен с первым входом пятого элемента И и информационной шиной блока формирования единиц, первый вход второго элемента И соединен с первым входом шестого элемента И и информаЦ ионной шиной блока формирования едит И ниц, второй вход первого элемента соединен со вторыми входами второго, пятого и шестого элементов И и информационной шиной блока формирования единиц, первый вход третьего элемента И соединен с первым входом седь мого элемента И и информационной шиной блока формирования единиц, первый вход четвертого элемента И соединен с первым входом восьмого элемента И и информационной шиной бгока формирования единиц, второй вход третьего элемента И соединен со вторыми входами четвертого, седьмого и восьмого элементов И и информационной шиной блока формирования единиц, третьи входы первого, третьего, шестого и восьмого элементов И сое10 динены между собой и с управляющей шиной блока формирования единиц, третьи входы второго, четвертого, пятого и седьмого элементов И соединены между собой и с управляющей ши)5 ной блока формирования единиц, первый вход первого элемента ИЛИ соединен с выходом первого элемента И, а вто. рой вход первого элемента ИЛИ вЂ” с выходом элемента И, первый вход второго элемента ИЛИ соединен с выходом третьего элемента И, а второй

> вход второго элемента ИЛИ вЂ” с выходом четвертого элемента И, первый вход третьего элемента ИЛИ соединен

25 с выходом пятого элемента И, а вто5 рой вход третьего элемента ИЛИ вЂ” с выходом шестого элемента И, первый вход четвертого элемента ИЛИ соединен с выходом седьмого элемента И, 30 а второй вход четвертого элемента

ИЛИ вЂ” с выходом восьмого элемента И, . выходы первого и второго элементов

ИЛИ соединены с первой группой выходов блока формирования единиц, а выходы третьего и четвертого элементов

ИЛИ вЂ” со второй группой выходов блока формирования единиц.

Введенные в предлагаемое устройство блоки вычитателей, блоки счетчи40 ков положительных и отрицательных единиц, блоки формирования единиц, блок формирования сдвига и блок анализа позволяют производить вычисления в избыточной знакоразрядной сис45 теме счисления с основанием 2 и разрядными цифрами, принимающими значение(-3, -2, -1, О, 1, 2, 3 . Это позволяет во всех случаях при выполнении суммирования устранять распростране5р ние перенбсов ер з все и разряды, что обеспечивает сокращение времени деления в предлагаемом устройстве.

955039

Устройство деления (фиг. 1) содержит регистр 1 делимого, регистр 2 делителя, первый 3 и второй 4 блоки сдвигателей, сумматор 5, счетчик 6 .тактов, дешифратор 7,первый 8 и второй 9 блоки вычитателей, первйй 10 и второй 11 блоки счетчиков положительных единиц, первый 12 и второй

13 блоки счетчиков отрицательных единиц, первый 14,второй 15, третий

16 и четвертый 17 блоки формирования единиц, блок 18 анализа и блок 19 формирования сдвига.

Блок 18 анализа (фиг. 2) содержит элементы И 20 и с.первого по четвертый элементы ИЛИ 21-24.

Блок 19 формирования сдвига (фиг. 3) содержит и разрядов, каждый разряд содержит первый и второй элементы схемы И 22 и 23 и элемент

ИЛИ 24.

Блоки 14-17 формирования единиц содержат и разрядов, каждый из которых содержит элементы И 25 и ИЛИ 26.

Блоки 10 и 11 счетчиков положительных единиц и блоки 12 и 13 счетчиков отрицательных единиц (фиг. 5) содержит и счетчиков 27, каждый из которых содержит первые 28 и вторые

29 одноразрядные сумматоры на три входа (на фиг. 5 изображено три счетчика 28) .

Блоки 8 и 9 вычитателей (фиг. 6) содержат и вычитателей двухразрядных чисел 30 (на фиг. 6 изображены три разряда вычитателей).

Деление в прецлагаемом устройстве выполняется в знакоразрядной системе счисления, В этой системе счисления любое и-разрядное число х () х(<1) представляется в виде х« )(< (g«< < с ). 2-г где с< .1 6 (0 1) — мЛадшая цифра r-го разряда, р 6 (0,1 — старшая цифра r-ro разряда, (6 (0,13 — знак r-го разряда (g"«0 соответствует знаку + ; g = 1 соответствует знаку †).

Процесс деления Z = x/ó (х и у нормализованные двоичные числа) описывается уравнениями (1) „,.„.2(l)» E 2 " " . . (2) где 1 = 1,2,3,...,п.

Начальные, условия: х„= 2х, у„=2у.

Результат Z = х >.

Переменные Е„и m „.в (1) и (2) на каждой i-ой итерации определяются по значениям старших разрядов у„ таким образом, чтобы первый разряд переменной у„в . результате выполнения сложения в (2)

Ч;E;2

5 принимал нулевые значения. При этом переменная у; стремится к значению уя = 2, а переменная х — к значе- .

П

4 нйю х„= х/у. В результате модели10 рования работьг предлагаемого устройства на ЭЦВМ Наири 2 для всех возможных значений аргументов х и у выявлена зависимость Е„и m îò значений старших разрядов у;, обеспечи15 вающая сходимость итерационного про-. цесса (1) и (2) .

В табл. 1 приведена зависимость значений E„è m„ от значений старших разрядов переменной у„.

20 В предлагаемом устройстве регистры делимого 1 и делителя 2 предназначены для хранения переменных х, и у„, представленных в знакоразрядной системе счисления. Каждый регистр содержит и разрядов дробной части и один разряд целой части переменных, каждый разряд содержит три триггера для хранения знака )) „. старшей цифры „ и младшей цифры a„"

Сдвигатели 3 и 4 осуществляют параллельный сдвиг регистров 1 и 2 на (i — m;) разрядов вправо и выполнены на матрицах элементов И и ИЛИ.

Сумматор 5 предназначен для преобразования результата деления, хранящегося на регистре 1, из знакоразрядной системы счисления в двоичную и для хранения результата и выполнен в виде параллельного сумматора накап40 ливающего типа с распространением переноса на и разрядов.

Блок 18 анализа (фиг. 2) выполнен на логических элементах И и ИЛИ и реализует следующие логические функ45 ции в соответствии с табл. 2 истиннос ти;

).R, уЯРФ I1",.Ж „3„р„М; К»»(3ЭЧ

»» 2 Я Я Ъ » » Ч

50 "II g.),g„g„P " " Р " Р 2- l » < 1 2 < ° 2- Ъ ч . ",p у,„чу,o„т; р„чу.<х,„у„g„ы; у„„P„; =,ж„ ; „; „ „ ;;,ЧУ„П."„ „й, Ч

$ „06» g,. „ (, „g,. (3 < u 0<, 65 < =>»«, 1:л" g„о, < р Ф „ g, р< Ч

955039

2- l -ъ g q-т-g т з з " 3 „ 4„У „p a У л р „v 3 „x; 3 о 3

1 л °

Приведенные булевые функции реализуются в блоке анализа на схемах

И 20 и ИЛИ 21. Значения переменных

4 «2 2 — 2 2. — Я (1 г g4 ко » к $1F f1I I 1 t Рл f+g ю ;

, P Р; на вход блока анализа поступают с выходов старших разрядов регистра 2.

Счетчик 6 тактов предназначен для счета номера итерации, дешифратор 7 для дешифрирования кода номера итерации.

Блок 19 формирования сдвига(фиг.3) предназначен для формирования величи.ны сдвига j = (1-щ;). Значение i по." ступает на информационный вход блока

19 с выхода дешифратора 7, значение щ4 поступает на управляющий вход блока 19 с выхода блока 18 анализа. .Переменная m„ представляется двоич- . ными переменными L u L. Если L=0(L=1), то j=i, если L=l(L=O), то j=i-l, Указанные преобразования,для каждого ,значения i выполняются в блоке 19 формирования сдвига схемами И 22 и 23 и ИЛИ 24. Значение j с выхода блока

19 поступает на управляющие входы блоков 3 и 4 сдвига для управления величиной сдвига. Первый 14, второй

15, третий 16 и четвертый 17 блоки формирования единиц (фиг. 4) предназначены для формирования положиог тельных + E" и отрицательных — f единиц с весом 2 (r=1,2,...,n) разрядных цифр ос и "„ регистров 1 и 2 с учетом их знаков », „""" и значения переменной Я„. Блоки 14 и 16 формируют положительные и отрицательные единицы, соответствующие слагаемым уравнения (1 ): х „и E „2 " ° х; блоки 15 и 17 формируют единицы, соответствующие слагаемым уравнения (2) у, и Е; 2 g< . На. информационные входы блоков 14 и 15 поступают разряды х„и у„с выходов регистров 1 и 2. На информационные входы блоков 16 и 17 поступают сдвинутые íà j =(i m <) вправо разряды регистров 1 и 2 с выходов блоков 3 и 4 сдвига. Значения Е< (двоичные переменные S и В) поступают на управляющие входы 6JIQKQB 16 и 17 формирования единиц с первого выхода блока

18 анализа. На управляющие входы блоков 14 и 15 поданы постоянные значения S = 1 и В = О, что соответствует значению Е, = +1 (управляющие входы блоков 14 и 15 на фиг. 1 не указаны).

На фиг. 4 приведена функциональная схема одного разряда блоков 14-17, осуществляющая формирование двух положительных) +Ги двух отрицательных — (, " единиц с одинаковым весом 2

На выходе блоков формируется положительная единица, если соответствующие цифры разряда oc„" и Р совпадают, и отрицательная единица, если знаки разные. Булевые функции для формирования положительных и отрицательных единиц представляются:

4.1г=5бг Сгч В г г .

-3=Bg g, v 5 f g, - =8 ч 5у" р" .

Приведенные булевые функции реализуются в блоках формирования 14-17 на схемах И 25 и ИЛИ 26. Каждый разряд блоков содержит восемь схем И 25 и четыре схемы ИЛИ 26. Положительные единицы поступают на входы счетчиков положительных единиц, отрицательные единицы — на входы счетчиков отрицательных единиц. Блоки счетчиков положительных единиц 10 и 11 и отрицательных единиц 12 и 13 (фиг. 5). сос- . тоят из счетчиков 27. Каждый счетчик содержит первый 28 и второй 29 одноразрядные сумматоры на три входа комбинационного типа. (Ha фиг. 5 введеЗ5 ны следующие обозначения: «+ P — знаг чение.положительных и отрицательных единиц, поступающих с соответствующих выходов блоков 14 или 15 формирования единиц с весом 2 " р + 0г40 значение положительных. и отрицательных единиц, поступающих с соответствующих выходов блоков 16 и 17 формйрования единиц с весом 2 ; + сагзначение положительной или отрицатель

-г

g5 ной промежуточной суммы с весом 2

+t" — значение полбжительного или от,рицательного переноса в r-ый разряд).

Функционирование каждого счетчика положительных единиц 27 описывается

50 следующими уравнениями: I этап выполняется на первом одноразрядном сумматоре 28

++2(," +я" =+ В "+ " (г

II этап выполняется на втором одноразрядном сумматоре 29

42рг ГФяг (г(3г

60 где ыг,g" е {0,<) .

Функционирование счетчиков отрицательных единиц описывается аналогичными уравнениями с заменой знака

65 + на знак - . Ha выходах счет955039 ° чиков положительных единиц формируются положительные суммы +S" = +2 p".+

+ g" на выходах счетчиков отрицательных единиц - отрицательные суммы -S = -2 - Ы . Значения положительных сумм поступают на первые входы блоков 10 и 11 сумматоров, значения отрицательных сумм — на вторые входы.

На фиг. 6 приведена функциональная схема трех разрядов 30 блоков 8 и 9 вычитателей. Функционирование каждого разряда описывается уравнением

10!

re g„„(2)„«w ob„,„.) — значение г-го разряда переменных х„ или у„.. co знаком, получающееся в результате выпол- .О нения 1-ой итерации.

Результаты вычисления переменных х„, у„ с выходов блоков 8 и 9 вычитателей поступают на входы регистров

1 и 2, где они хранятся íà (i+1) ой итерации.

Предлагаемое устройство деления работает следующим образом. Деление производится над положительными числами, знак результата определяется по сочетанию знаков делимого и делителя. Перед началом вычисления в регистры 1 и 2 заносятся сдвинутые влево на один разряд делимое и делитель 2х и 2у. Далее производится выполнение и итераций в со- З5 ответствии с уравнениями (1) и (2) .

На каждой итерации производятся следующие действия.

В счетчике тактов 6 производится прибавление единицы, в дешифраторе 40 производится дешифрирование номера итерации 1, значение которого поступает на информационный вход блока 19 формирования сдвига.,В блоке 18.анализа по,значениям старших разрядов регистра 2 формируются значения переменных щ„ и Е;, значение m, поступает на управляющий вход блока 19 формирования сдвига, значение E < на управляющие входы третьего и четвертого блоков формирования единиц

l6,17. В блоке 19.формирования сдвига формируется величина. сдвига j=(1,), которая поступает на управляющие входы блоков 3 и 4 сдвига. В блоках

3 и 4 производится сдвиг вправо на разрядов переменных х; и у„, поступающих соответственно с регистров 1 и 2;

В первом 14 и втором 15 блоках формирования единиц производится формирование положительных + " и отри- о цательных — (единиц разрядных цифр " и (" поступающих с регистров 1 !

Г Р <-4. и 2, с учетом их знаков g и g

В третьем 16 и четвертом 17 блоках формирования единиц производится фор- 6$ мирование положительных и отрицательных единиц, сдвинутых в блоках 3 и 4 разрядных цифр М" и P ""+" регистров

1 и 2. Формирование единиц происходит с учетом знаков разрядных цифр

g" и g " " и значения Ц . Таким об . разом, на входах блока 14 формируются единицы, соответствующие первому слагаемому уравнения (1) х на выходах блока 16 — второму слагаемому Е; 2 " х„ . На выходах блока 15 формируются единицы, соответствующие первому слагаемому уравне нияя (2) у„, на выходах блока 17 второму слагаемому Е; 2

Далее в блоке 10 производится сум- мирование положительных единиц, поступающих с выходов блоков 14 и 16, 1 в блоке 12 — суммирование отрицательных единиц, поступающих с блоков 14 и 16, в блоке 11 — производится суммирование положительных единиц, поступающих с выходов блоков 15 и 17, в блоке 13 — суммирование отрицатель ных единиц, поступающих с блоков 15 и 17.

В блоке 8 вычитателей производится вычитание из суммы, поступающей с выхода блока 10, суммы, поступающей с выхода блока 12, .результат вычитания записывается в регистр 1. В блоке 9 производится вычитание из суммы, по- . ступающей с выхода блока 11, суммы, поступающей с выхода блока 13, результат вычитания записывается в регистр 2 со сдвигом на один разряд влево. Прн этом в регистрах значения переменных х;, у; заменяются на их новые значенйя х„„, у„,, вычисленные в данной итерации.

При сдвигах влево в регистре 2 старшие разряды переменной теряются.

Однако оставшиеся разряды дробной части обеспечивают правильное выполнение алгоритма деления °

После выполнения и итераций в регистре 1 хранится результат деления х q —— Z представленный в знакораэрядной системе счисления. Преобразование результата в обычную двоичную систему производится на сумматоре 5 с распространением переноса. Преобразование на сумматоре сводится к алгебраическому суммированию двух положительных и двух отрицательных чисел, представленных на триггерах регистра 1.

B табл. 3 приведен пример деления двоичных чисел х = 0,100110, у =

О, 101110.

Регистр 2 делителя не содержит разрядов целой части, поэтому значение целой части у; равно нулю.

Преобразование результата иэ энакоразрядной системы счисления в двоичную систему путем алгебраического

14 13 .955039 суммирования двух положительных и двух отрицательных чисел:

+1,000000

+0,00100 0

-0,010000

-0 000000

Х

+О, 110101

Для повышения быстродействия устройства можно испольэовать матричный сумматор, осуществляющий одновременное суммирование четырех чисел.

В этом случае на его входы,одновре= менно подаются четыре числа с регистра 1.

Выполнение итераций в предлагаемом устройстве может быть прек-(> (5 ращено на 1-ой итерации, если все разряды у> окажутся нулевыми. Это

4 позволяет дополнительно повысить среднее быстродействие устройства.

В прототипе на каждой итерации; )() производится суммирование двух иразрядных чисел на п-разрядном сум.маторе с распространением переносов через все и разрядов. Таким образом, общее время деления, выраженное в единицах задержки на элементе, пропорционально п . В предлагаемом устройстве суммирование на каждой итерации производится в знакораэрядной системе счисления, при этом распространение переноса происходит иэ каждого разряда только в один соседний слева разряд (функциональная схема блока счетчиков на фиг. 5). Таким образом: суммарное время деления в 1

35 предлагаемом устройстве, выраженное в единицах задержки не элементе, пропорционально и.

Проведен сравнительный анализ времени деления в известном и предлага- 4Q емом устройстве.

В прототипе в процессе вычисления производится п суммирований с распространением переноса. Общее время деления Т составляет

Т1 и Е> где t - время выполнения суммироваЕ ния с распространением переноса двух п-разрядных чисел для различных ва- 50 риантов построения сумматора: последовательный сумматор, параллельный сумматор с последовательным переносом. сквозным переносом и т.д.

В предлагаемом устройстве в процессе вычисления прои з води тс я i и те раций с суммированием и-разрядных чисел без распространения переноса через все и разрядов и преобразование результата из знакоразрядной системы счисления в двоичную позиционную систему счисления. Время задержки при выполнении каждой итерации складывается иэ времени задержки в блоке анализа (элемент И-ИЛИ), в блоке формирования единиц (элемент И-ИЛИ), в блоках сдвига (элемент И-ИЛИ), >в блоках формирования единиц (элемент

И-ИЛИ), в блоках счетчиков (2 элемента И-ИЛИ) и в блоках вычитателей (элемент И-ИЛИ). Таким образом, время выполнения одной итерации в предлагаемом устройстве, выраженное в единицах времени tåó составляет

° t

7 н rl X."

Время выполнения и итераций

Т,„= 7 ° t

Время преобразования результата при одновременном суммировании четырех и-разрядных чисел с распространением переноса через все и разрядов, выраженное в единицах

Т2 = (1+ — ) ° t

tl п Е

Общее время деления в предлагаемом устройстве

Т2 = Т2У + Т2 =(7 4 -) ° Е

В табл. 4 приведены расчетные значения времени деления в прототипе Т и в предлагаемом устройстве Т для различных значений разрядности и .и соответс гвующие им значения коэффициента увеличения быстродействия К.

Значение коэффициента К определяется выражением

К = л

Т

Т2

Из приведенного анализа следует, что быстродействие предлагаемого устройства существенно выше быстродействия известного устройства, причем относительное увеличение .быстродействия. возрастает с увеличением разрядности устройства.

955039

+ (Ъ„f, rn;

+1

40

0 и р и м е ч а н и е, м<, ;. — значения со знаком

Р младшей и старшей цифры г-го разряда на < --ой итерации переменной у„; знак означает, что данная переменная не влияет на значения 1; и н ;.

Я В L ?.

Таблица 2

1 О

О 1 О

Ф О

О О О

О 1 О О

1 О

1 О

О 1 О

О 1 1

1 l О

П р и м е ч а н и е. S — двоичная переменная, принимающая эначе ние l,если Б =+1;  — двоичная переменная, принимающая значение l,åñëè „.=-1;при „ =О

S = О и В = О, L — двоичная переменная, принимающая значение 1, если m „ = 1, L — инверсная L; знак " — неопределенное значение. Ъ /Ъ Л /\ф 1

О 1 1 l 1

О .1 0 1 1

О 1 - О 1

О О 1

1 1

О 1 1 1 1

О 1

О 1

О 1

О 1

О 1

1 О

1 О

1 . О

955039

Таблица 3

Значение разряда

m(УГ

1 О

2 -1 2

3 -1 3

4 0

+1, +0 +1 +1 +1 +0 +О

+О, +1 +1 +1 +О +О +О

+О, +1 +0 +1 -1 +О +О

+О, Ю -1 -2 +О +1 +О

+О „-1 -2 +О +1 +О +О

+О, +О +О +1 -2 +О +О

+О, +О +l -2 +О +О +О

+1, +О +О +1 +1 +0 +0

+1, +О +О +1 +1 +О +О

+1, +О -l +1 +1 -1 -1

+1, +О -1 +О +1 +О -2

+1, +О -1 +О +1 +О -2

+1, +О -1 +О +2 -1 -1

1, +О. -1 +О +2 — 1 -1

5 +1 4

6 О

Таблиц а4 и 10 20 30 40 50

10 20 t 7,30СЕ 7 15tE

30t

401

60t

7,05

8,51

501

7,06 t

Т2

4,23

2,80

1,37

7,08

5,65

Формула изобретения

1. Устройство для деления двоичных чисел, содержащее регистр делимого, регистр делителя, сумматор, счетчик тактов и дешифратор, причем выход регистра делимого соединен со входом сумматора, о т л и ч а ю щ ее с я тем, что, с целью повышения быстродействия устройства эа счет сокращения времени выполнения итераций в процессе вычисления, оно содержит первый и второй и-разрядные блоки вычитателей, первый второй, третий и четвертый блоки сумматоров, первый, второй, третий и четвертый блоки формирования единиц, первый и второй сдвигатели, блок формиррвания сдвига и блок анализа, причем группа входов блока анализа соединена с группой выходов старших разрядов регистра делителя, первая группа выходов блока анализа соединена с ,управляющими входами третьего и четвертого блоков формирования единиц, вторая группа выходов блока анализа соединена с управляющей шиной блока .формирования сдвига, информационная шина которого соединена с выходом дешифратора, вход которого соединен с выходом счетчика тактов, выходная шина блока формирования сдвига соединена с управляющими входами первого и второго сдвигателей, группа разрядных входов регистра делимого соединена с группой разрядных выходов первого блока вычитателей, первая группа входов которого соединена с группой выходов первот о блока сумматоров, а вторая группа входов - с группой выходов второго блока сумматоров, первая группа входов которого соединена с первой группой выходов первого блока формирования единиц, а вторая группа входов второго блока сумматоров соединена с первой группой выходов второго блока формирования единиц, вторая группа выходов которого соединена с первой группой входов первого блока сумматоров, вторая группа входов ко-.

40 торого соединена со второй группой ,выходов первого блока формирования единиц, информационная шина которого ,соединена с группой разрядных выходов регистра делимого и информацион45 ной шиной первого сдвигателя, информационная шина второго блока формирования единиц соединена с группой разрядных выходов первого сдвигателя,. группа разрядных входов регистра де о лителя соединена с группой разрядных выходов второго блока вычитателей, первая группа входов которого соединена с группой выходов третьего блока сумматоров, а вторая группа входов второго блока вычитателей - с выходом четвертого блока сумматоров, первая группа входов которого соединена с первой группой выходов третьего блока формирования единиц, а вторая группа входов четвертого блока О сумматоров соединена с первой группой выходов четвертого блока формирования единиц, вторая группа выходов которого соединена с первой группой входов третьего блока сумматоров, 65 вторая группа входов которого соеди

955039

20 кена со второй группой выходов третьего блока формирования единиц, инФормационная шина которого соединена с группой разрядных выходов регистра делктеля,и информационной шиной второго сдвкгателя, информационная шина четвертого блока формирования единиц соединена с группой разрядных выходов второго сдвкгателя.

2. Устройство по и. 1, о т л и ч а ю. ш е е с я тем, что блок анализа содержит с первого по четырнадцатый элементы И, первый, второй,. третий и четвертый элементы ИЛИ, причем первый вход первого элемента И соединен с первым входом четырнадцатого.элемента И к первым входом группы блока анализа, второй вход первого элемента И соединен с первыми входами третьего, шестого, седьмого к двенадцатого элементов И и вторым входом группы блока анализа, третий вход первого элемента И соединен со вторымк входамк шестого, девятого и четырнадцатого элементов И и третьим входом группы блока анализа, первый

- вход второго элемента И соединен со вторымк входаьпл третьего, четвертого, пятого к седьмого элементов И, третькм входом шестого элемента И и четвертым входом группы блока анализа, второй вход второго элемента К соедкнен с первыми входами восьмого, девятого, десятого, одиннадцатого и тринадцатого элементов И, вторым входом двенадцатого элемента И и пятью входом группы блока анализа, третий вход второго элемента И соединен со вторыми входами восьмого и тринадцатого элементов И, третьими входамк девятого и четырнадцатого элементов И к шестым входом группы блока анализа, четвертый вход второго. элемента И соединен с первыми входами четвертого и пятого элементов И, третьими входами третьего, седьмого, восьмого, двенадцатого и тринадцатого элементов И, вторыми .1 входами десятого и одиннадцатого элементов И и седьмым входом группы блока анализа, пятый вход второго зла мента И соединен с четвертыми входами третьего, седьмого, восьмого, двенадцатого и тринадцатого элементов И„ третьими входами четвертого и одиннадцатого элементов И и восьмым входом группы блока анализа, шестой вход второго элемента И соединен с пятыми входами седьмого и тринадцатого элементов И и девятым входом группы блока анализа, седьмой вход второго элемента И соединен с пятыми входами третьего, восьмого и двенадцатого элементов И, шестыми входами седьмого тринадцатого элементов И десятым входом группы блока анализа, шестой вход третьего элемента И соединен с четверты," входами четвертого, шестого, девятого, одиннадцатого, треть ими входами пятого и десятого элементов И, седьмыми входами седьмого и тринадцатого зл емен тов И, шестым входом двенадцатого элемента И и одиннадцатым входом группы блока ана лиза, пятый вход четвертого элемента И соединен с пятым входом одиннадцатого элемента И и двенадцатым входом группы блока анализа, четвертый

1О вход пятого элемента И соединен с четвертым входом десятого элемента И и тринадцатым входом группы блока анализа, выход первого элемента И соединен с первыми входами первого 5,к третьего элементов ИЛИ, выход вто.рого элемента И вЂ” со вторыми входами первого и третьего элементов ИЛИ, выход третьего элемента И вЂ” с третьими входами первого и третьего элеjg ментов ИЛИ, выход четвертого элемента И вЂ” c четвертыми входами первого и третьего элементов ИЛИ, выход пятого элемента И вЂ” с пятыми входами первого и третьегО элементов ИЛИ, выход шестого элемента И вЂ” с шестым входом первого элемента ИЛИ и первым входом второго элемента ИЛИ, выход седьмого элемента И вЂ” с седьмым входом первого элемента ИЛИ и вторым входом второго элемента ИЛИ, выход восьмого элемента И вЂ” с третьим вхо. дом второго элемента ИЛИ и первым входом четвертого элемента ИЛИ, выход девятого элемента И вЂ” с четвертым входом второго элемента ИЛИ и вторым входом четвертого элемента ИЛИ, выход десятого элемента И вЂ” с шестым входом третьего элемента ИЛИ и третьим входом четвертого элемента ИЛИ, выход одиннадцатого элемен4О та И вЂ” с седьмым входом третьего элемента ИЛИ и четвертым входом четвертого элемента ИЛИ, выход двенадцатого элемента И вЂ” с восьмым входом третьего элемента ИЛИ и пятым входом

4$ четвертого элемента ИЛИ, выход тринадцатого элемента И вЂ” с девятым входом третьего элемента ИЛИ и шестым входом четвертого элемента ИЛИ, а ,выход четырнадцатого элемента И вЂ” с десятым входом третьего элемента ИЛИ и седьмым входом четвертого элемента ИЛИ, выходы первого и четвертого элементов ИЛИ соединены соответственно с первым и вторым выходами первой группы выходов блока анализа, выходы второго и третьего элементов

ИЛИ соединены соответственно с первым и вторым выходами второй группы выходов блока анализа.

3. Устройство по п. 1, о т л и ч а ю ш е е с я тем, что блок формирования сдвига содержит Г разрядов (г-1,2,...,n, где п.-разрядность уст ройства), каждый из к
