Реферат

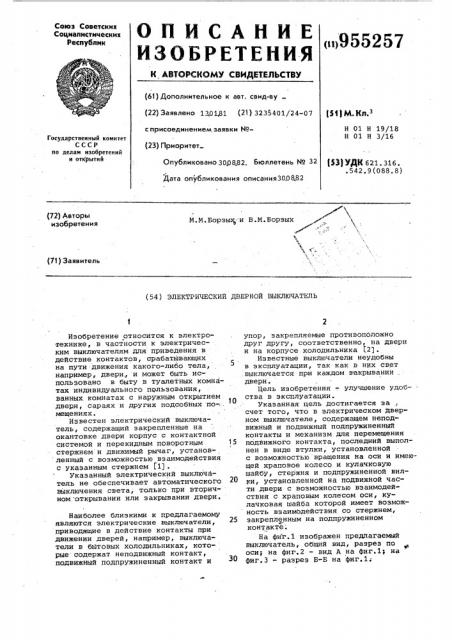

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 130181 (21) 3235401/24-07 (51) М. Кл. с присоединением заявки ¹(23) Приоритет

Н 01 Н 19/18

Н 01 Н 3/16

Государственный комитет

СССР но делам изобретений и открытий

Опубликовано 300882. Бюллетень ¹ 32

Дата опубликования описания300882 (53) УДК 6 21 . 316 . .542.9(088.8) N.N. oðçû ::è B.М.Борзых (72) Авторы изобретения (71) Заявитель (54) ЭЛЕКТРИЧЕСКИЙ ДВЕРНОЙ ВЫКЛЮЧАТЕЛЬ

Изобретение относится к электротехнике, в частности к электрическим выключателям для приведения в действие контактов, срабатывающих на пути. движения какого-либо тела, например, двери,, и может быть использовано в быту в туалетных комнатах индивидуального пользования, ванных комнатах с наружным открытием двери, сараях и других подсобных по-.:. мещениях.

Известен электрический выключатель, содержащий закрепленные на окантовке двери корпус с контактной системой и перекидным поворотным стержнем и движимый рычаг, установленный с возможностью взаимодействия с указанным стержнем (1) .

Укаэанный электрический выключатель не обеспечивает автоматического выключения света, только при вторичном открывании или закрывании двери.

Наиболее близкими к предлагаемому являются электрические выключатели, приводящие в действие контакты при движении дверей, например, выключатели в бытовых холодильниках, которые содержат неподвижный контакт, подвижный подпружиненный контакт и упор, закрепляемые противоположно друг другу, соответственно, на двери и на корпусе холодильника (2).

Известные выключатели неудобны в эксплуатации, так как в ннх свет выключается при каждом закрывании, двери.

Цель изобретения †. улучшение удоб- ства в эксплуатации.

Указанная цель достигается за счет того, что в электрическом дверном выключателе, содержащем неподвижный и подвижный подпружиненный контакты и механизм для перемещения

15 подвижного контакта, последний выполнен в виде втулки, установленной с возможностью вращения на оси и имеющей храповое колесо и кулачковую шайбу, стержня и подпружиненной вилки, установленной на подвижной части двери с возможностью взаимодействия с храповым колесом оси, кулачковая шайба которой имеет возможность взаимодействия со стержнем, 25 закрепленным на подпружиненном

Ф контакте;

На фиг.1 изображен предлагаемый выключатель, общий вид, разрез по оси; на фиг.2 - вид A на фиг.1; на фиг.3 - разрез Б-В на фиг.1;

955257

Электрический дверной выключатель содержит корпус 1 с жестко закрепленной на нем осью 2. Корпус 1 закрепляют на неподвижной части двери.

На корпусе 1 закреплен неподвижный контакт 3, соединенный через пере- 5 м>чку 4 с клеммой 5. На корпусе закреплена другая клемма 6, на которой закреплена пружина 7 с подвижным контактом 8. Под действием .пружины

7 контакт 8 поджимается к контакту 10

3. На пружине 7 закреплен стержень

9, размещенный н отверстии корпуса.

Конец стержня выходит за срез корпуса 1.

На оси 2 установлена втулка 10 с возможностью нращения относительно оси 2. На одном конце втулки 10 закреплена кулачковая шайба 11, взаимодействующая со стержнем 9 пружины 7. На другом конце втулки 10 имеется храповое колесо 12, взаимодействующее с подпружиненной вилкой

13, закрепляемой на подвижной части двери. Вилка 13 размещена на оси 14 н корпусе 15, поджимается пружиной

16 и ограничивается упором 17.

Ие>кду осью 2 корпуса 1 и втулкой

10 установлен подпружиненный фиксатор 18, который фиксирует втулку 10 при повороте ее на определенный угол при открывании двери.

Контакты 3 и 8 с клеммами 5 и 6 на корпусе 1 закрыты крышкой 19, эакрепляемой винтом 20-на оси 2 корпуса

1. К клеммам 5 и 6 подведена проводка осветительной сети помещения. 35

Выключатель работает следующим образом.

При закрытой двери стержень 9, упираясь в выступы кулачковой шайбы

11, отжимает пружину 7 и держит под- 40 вижный контакт 8 н отведенном поло>кении относительно неподвижного контакта 3. Цепь освещения разомкнута, свет н помещении выключен. При открывании двери вилка 13 взаимодействует с храповым колесом 12 и поворачивает втулку 10 на оси 2 на определенный угол, который фиксируется фиксатором

18. При этом кулачковая шайба 11 по-. ворачивается так, что против стержня

9 устанавливаются впадины и стержень

9 под действием пружины 7 перемещается в сторону шайбы 11, а подвижный контакт 8 поджимается к неподвижному контакту 3, .замыкает цепь освещения и включает освещение. При закрывании двери вилка 13 скользит по зубьям храпового колеса 12 и не производит вращения втулки 10 относительно оси

2. После закрывания двери нилка 13 под действием пружины 16 заскакивает за очередной зуб храпоного колеса 12.

При повторном открывании двери при выходе посетителя из помещения вилка 13 BHQBb поворачивает на оси

2 через храповое колесо 12 втулку 10 с кулачковой шайбой 11, При этом против стержня 9 устанавливается очередной выступ кулачковой шайбы 11, который перемещает стержень 9, отжимает пружину 7 и размыкает контакты, что приводит к размыканию цепи освещения, и свет в помещении выключается. При закрывании двери вилка

13 вновь перемещается относительно храпового колеса 12 и под действием пружины 16 заскакивает за очередной эуб храпового колеса 12. Далее цикл работы повторяется.

Применение выключателя н бытовых условиях .для туалетных и ванных комнат, кладовых, гаражей и других подсобных помещений позволяет обходить.ся беэ обычных. настенных выключателей, что создает удобство пользования освещением и способствует экономии электроэнергии.

Формула изобретения

Электрический дверной выключатель, содержащий неподвижный и подпружинен ный подвижный контакты и механизм для перемещения подпружиненного подвижного контакта, о т л и ч а ю щ и йс я тем, что„ с целью удобства в эксплуатации„ механизм для перемещения подпружиненного подвих<ного контакта выполнен в виде втулки, установленной с возмох<ностью вращения на оси и имеющей храповое колесо и кулачковую шайбу, стержня и подпружиненной вилки, установленной на подвижной части двери с возможностью взаимодействия с храповым колесом оси, кулачконая шайба которой имеет возможность .взаимодействия со стержнем, закрепленным на подпружиненном подЬижном контакте.

Источники информации, принятые но внимание при экспертизе

1. Авторское свидетельство СССР

Р 694908, кл. Н 01 Н 19/02, 1979.

2. Холодильник "Полюс-2", Инструкция по эксплуатации, с.11, рис.4.
