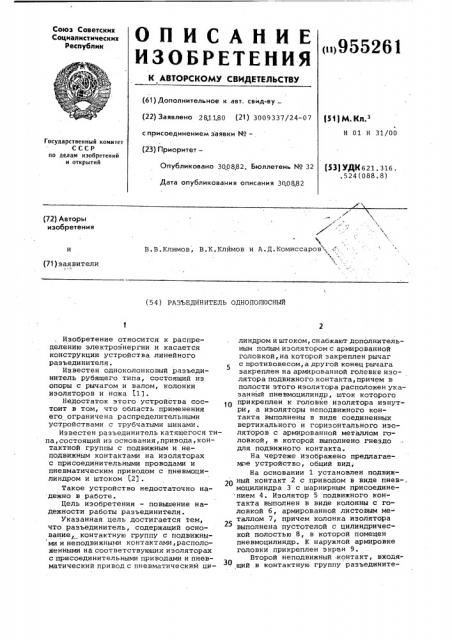

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 2811,80 (21) 3009337/24-07 с присоединением заявки ¹â€” (23) Приоритет—

Опубликовано 300882, Бюллетень № 32

Дата опубликования описания 300882 (51)М Кп з

01 Н 31/00

Государственный комитет

СССР но делам изобретений и открытий (53 } УДК 621. 316.524 (088.8) (72) Авторы изобретения

В.В.Климов, В.К.Климов и А.Д.Комиссаров (71)заявители (54 ) РАЗЪЕДИНИТЕЛЬ ОДНОПОЛЮСНЫЙ

Изобретение относится к распределению электроэнергии и касается конструкции устройства линейного разъединителя.

Известен одноколонковый разъединитель рубящего типа, состоящий из опоры с рычагом и валом, колонки изоляторов и ножа 111.

Недостаток этого устройства состоит в том, что область применения его ограничена распределительными устройствами с трубчатыми шинами.

Известен разъединитель катящегося типа,состоящий из основания, привода,контактной группы с подвижным и неподвижным контактами на изоляторах с присоединительными проводами и пневматическим приводом с пневмоцияиндром и штоком (2).

Такое устройство недостаточно надежно в работе °

Цель изобретения — повышение надежности работы разъединителя.

Указанная цель достигается тем, что разъединитель, содержащий основание контактную группу с подвижными и неподвижными контактами,расположенными на соответствующих изоляторах с присоединительными приводами и пневматический привод с пневматическиМ цилиндром и штоком, снабжают дополнительным полым изолятором с армированной головкой, на которой закреплен рычаг с противовесом, а другой конец рычага закреплен на армированной голсвке изолятора подвижного контакта, причем в полости этого изолятора расположен указанный пневмоцилиндр, шток которого прикреплен к головке изолятора изнут10 ри, а изоляторы неподвижного контакта выполнены в виде соединенных вертикального и горизонтального изоляторов с армированной металлом головкой, в которой выполнено гнездо для подвижного контакта.

На чертеже изображено предлагае å устройство, общий вид, На основании 1 установлен подвижный контакт 2 с приводом в виде пнев-. моцилиндра 3 с шарнирным присоединением 4. Изолятор 5 подвижного контакта выполнен в виде колонны с головкой 6, армированной листовым ме таллом 7, причем колонка изолятора

25 выполнена пустотелой с цилиндрической полостью 8, в которой помещен пневмоцилиндр. К наружной армировке головки прикреплен экран 9.

Второй неподвижный .контакт, входя 0 щий в контактную группу разъедините955261

40 ля, установлен на горизонтально расположенном изоляторе 10 с армирован-, ной металлом головкой 11, в которой выполнено гнездо 12 для подвижного контакта 2.

Горизонтальный изолятор выполнен пустотелым и надет на стержень 13, прикрепленный к опоре. К головке 11 изолятора прикреплен экран 14 с присоединительными проводами (спуек) 15 и вертикальный изолятор - расчалка, 10

16 для компенсации изгибающего момента от Веса проводов. Гнездо 12 в головке 11 на выходе снабжено ловителем 17 в виде перевернутой воронки, армированной металлом и электрически соединенной с наружной армировкой головки.

Второй присоединительный провод

18 прикреплен к дополнительному изолятору 19, который также выполнен 2О полым и снабжен головкой 20, армированной металлом, и экраном 14. К головке шарнирно прикреплен рычаг 21 с противовесом 22, имеющий электрическое соединение с армировкой голов- 25 ки 20. Другой конец рычага выполнен в виде вилки и также шарнирно прикреплен к армированной головке 6 изолятора 5, несущего подвижный контакт

2, имеет электрическое соединение с армировкой. устройство работает следующим образом.

Для включения разъединителя подают сжатый воздух в пневмоцилиндр

3, шток которого поднимает изолятор

5, при этом рычаг 21 поворачивается вокруг головки 20 дополнительного изолятора 19, подъема штока пневмоцилиндра происходит до тех пор, пока подвижный контакт 2 не войдет в гнездо 12 в неподвижном контакте головки 11, как указано на чертеже пунктиром.

Таким образом, присоединительный провод 15 электрически соединяется 45 с другим присоединительным проводом

18 Io электрической цепи головка 11 изолятора — подвижный контакт 2 головка 6 изолятора рычаг 21. - головка 20 дополнительного изолятора.

Для отключения разъединителя производят переключение в схеме подачи сжатого воздуха на пневмоцилиндр

3, при этом подвижный контакт выходит из соединения с неподвижным и занимает положение "Отключено", как указано на чертеже.

Применение у разъединителя рычацкной системы с противовесом для ком- . пенсации веса изолятора подвижного контакта и наличие у него дополнительного изолятора позволяет разгрузить пневмопривод и обеспечить надежность срабатывания разъединителя.

Формула изобретения

Разъединитель однополюсный, содержащий основание, контактную rp ïïó с подвижным и неподвижным контактами, расположенными на соответствующих изоляторах с присоединительными проводами, и пневматический привод с .: пневматическим цилиндром и штоком, отличающийся тем, что, с целью повышения надежности, он снабжен дополнительным полым изолятором с армированной головкой, на которой закреплен рычаг с противовесом, а другой конец рычага закреплен на армированной головке изолятора подвижного контакта, причем в полости этого изолятора расположен указанный пневмоцилиндр, шток которого прикреплен к головке изолятора изнутри, а изоляторы неподвижного контакта, выполнены в виде соединенных вертикальйого и горизонтального изоляторов с армированной металлом головкой, в которой выполнено гнездо для подвижного контакта.

Источники информации, принятые во внимание при экспертизе

1. Афанасьев В.В. Разъединители.

М,-Л., Госэнергоиздат, 1963, с.55, 2. Там же, с.29.
