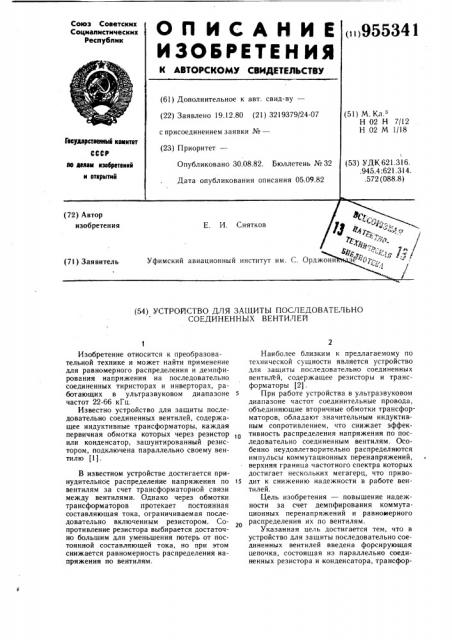

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 19.12.80 (21) 3219379/24-07 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

Н 02 Н 7/12

Н 02 М 1/18

Гесударетееллмй кемлтет

СССР (53) УДК 621.316.

945 4 621 314 .572 (088.8) Опубликовано 30.08.82. Бюллетень № 32 ле делам лзебретений и еткрмтлй

Дата опубликования описания 05.09.82 (72) Автор изобретения

Е. И. Снятков

@ф „-,г,», /

Уфимский авиационный институт им. С. Орджони Q б,;» (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ПОСЛЕДОВАТЕЛЬНО

СОЕДИНЕННЫХ ВЕНТИЛЕЙ

Изобретение относится к преобразовательной технике и может найти применение для равномерного распределения и демпфирования напряжения на последовательно соединенных тиристорах и инверторах, работающих в ультразвуковом диапазоне частот 22-66 кГц.

Известно устройство для защиты последовательно соединенных вентилей, содержащее индуктивные трансформаторы, каждая первичная обмотка которых через резистор или конденсатор, зашунтированный резистором, подключена параллельно своему вентилю (1).

В известном устройстве достигается принудительное распределение напряжения по вентилям за счет трансформаторной связи между вентилями. Однако через обмотки трансформаторов протекает постоянная составляющая тока, ограничиваемая последовательно включенным резистором. Сопротивление резистора выбирается достаточно большим для уменьшения потерь от постоянной составляющей тока, но при этом снижается равномерность распределения напряжения по вентилям.

Наиболее близким к предлагаемому по технической сущности является устройство для защиты последовательно соединенных вентилей, содержащее резисторы и трансформаторы (2) .

При работе устройства в ультразвуковом диапазоне частот соединительные провода, объединяющие вторичные обмотки трансформаторов, обладают значительным индуктивным сопротивлением, что снижает эффективность распределения напряжения по последовательно соединенным вентилям. Особенно неудовлетворительно распределяются импульсы коммутационных перенапряжений, верхняя граница частотного спектра которых достигает нескольких мегагерц, что приво15 дит к снижению надежности в работе вентилей.

Цель изобретения — повышение надежности за счет демпфирования коммутационных перенапряжений и равномерного распределения их по вентилям. го

Указанная цель достигается тем, что в устройство для защиты последовательно соединенных вентилей введена форсирующая цепочка, состоящая из параллельно соединенных резистора и конденсатора, трансфор955341

Формула изобретения

Состав н тел ь И. Коротеев а

Техред А. Бойкас -Корректор Г. Решетник

Тираж 669 Подлисное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7K — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Л. Горбунова

Заказ 6461/67 маторы выполнены емкостными, первичные обкладки каждого из которых через резистор подключены параллельно одному из вентилей, а вторичные обкладки зашунтированы резисторами, соединены последовательно и подключены параллельно форсирующей цепочке.

На чертеже представлена принципиальная схема предлагаемого устройства.

Устройство для защиты последовательно соединенных вентилей содержит цепочку вентилей 1 — 3, емкостные трансформаторы 4 — 6, первичные обкладки которых через резисторы 7 — 9 подключены к своему вентилю, а вторичные обкладки, зашунтированные резисторами 10 — 12, соединены последовательно и подключены к формирующей цепочке из параллельно соединенных резистора 13 и конденсатора 14.

Емкостные трансформаторы выполнены одинаковыми, что означает равенство площадей и количества пластин, образующих как первичные, так и вторичные обкладки.

При работе устройства через вторичные обкладки всех трансформаторов протекает общий ток, замыкающийся по цепи 4 — 5—

6 — -13, 14 — 4. Равенство тока через вторичные обкладки, на основании известного выражения /с с f. 1 С

/ где Vc — напряжение на".вторичных обкладках каждого транСформатора; с — емкость вторичных обкладок;

i — ток через вторичные обкладки, приводит к равенству напряжений на вторичных обкладках емкостных трансформаторов, а следовательно, и к принудительному выравниванию напряжений на вентилях.

Эффективность демпфирования коммутационных перенапряжений определяется величиной емкости форсирующего конденсатора 14. С увеличением емкости конденса4 тора 14 растет эффективность демпфирования. Параметры форсирующей цепочки 13— !

4 выбирают из условия обеспечения минимальных потерь энергии от тока с рабочей частотой устройства и шунтирования гармонических составляющих частотного спектра импульсов коммутационных перенапряжений.

Для предотвращения появления постоянной разности напряжений на вторичных об10 кладках трансформаторов вследствие разных токов утечки вторичные обкладки зашунтированы резисторами 10 — 12, сопротивление которых в несколько раз меньше сопротивления изоляции емкостных трансформаторов.

Устройство для защиты последовательно соединенных вентилей может найти применение в преобразователях частоты, рабо. тающих в ультразвуковом диапазоне частот.

Устройство для защиты последовательно соединенных вентилей, содержащее резисторы и трансформаторы, отличающееся тем, что, с целью повышения надежности, в него введена форсирующая, цепочка, состоящая из параллельно соединенных резистора и конденсатора, трансформаторы выполнены емкостными, первичные обкладки каждого из которых через резистор подклю30 чены параллельно одному из вентилей, а вторичные обкладки зашунтироваиы резисторами, соединены последовательно и подключены параллельно форсирующей цепочке.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 311345, кл. Н 02 М 1/18, 1971.

2. Авторское свидетельство СССР

М 625293, кл. Н 02 М 1/18, 1978.
