Устройство для защиты преобразователя

Иллюстрации

Показать все

Реферат

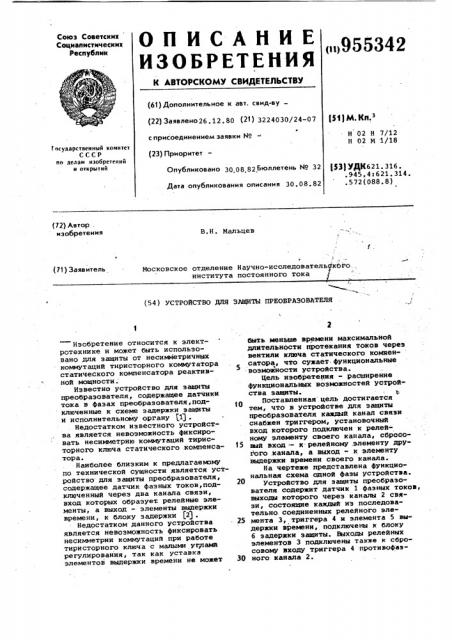

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 26. 12. 80 (21) 3224030/24-07 (51) М. Кп.

Н 02 Н 7/12

Н 02 М 1/18 с присоединением заявки ¹ (23) Приоритет

f оеударствеиный комитет

СССР ио делам изобретений и открытий

Опубликовано 3р р8 82 Бюллетень ¹ 32

Дата опубликования описания 30 ° 08. 82 (53) УДК621. 316. .945|4г621.314. .572(088.8) (72) Автор . изобретения

В.H. Мальцев э

Московское отделение Научно-исследовательского.. института постоянного тока (7! ) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ПРЕОБРАЗОВАТЕЛЯ

Изобретение относится к электротехнике и может быть использовано для защиты от несивйетричных коммутаций тиристорного коммутатора статического компенсатора реактивной мощности.

Известно устройство для защиты преобразователя, содержащее датчики тока в фазах преобразователя,подключенные к схеме задержки защиты и исполнительному органу (13 .

Недостатком известного устройства является невозможность фиксировать несимметрию коммутаций тиристорного ключа статического .компенсатора.

Наиболее близким к предлагаемзму по технической сущности является устройство для защиты преобразователя, содержащее датчик фазных токов,подключенный через два канала связи, вход которых образует релейные элементы, а выход — элементы выдержки времени, к блоку задержки (2) .

Недостатком данного устройства является невозможность фиксировать несимиетрии коммутаций при работе тиристорного ключа с малыми уграми регулирования, так как устаэка элементов выдержки времени не может быть меньше времени максимальной длительности протекания токов через вентили ключа статического комиенсатора, что сужает функциональные возможности устройства.

Цель изобретения - расширение функциональных возможностей устройства защиты. э

Поставленная цель достигается тем, что s устройстве для защиты преобразователя каждый канал связи снабжен триггером, установочный вход которого подключен к релейному элементу своего канала, сбросоI5 вый вход: — к релейному .элементу другого .канала, а выход - к элементу выдержки времени своего канала.

На чертеже представлена функцио-. нальная схема одной фазы устройства.

Устройство для защиты преобразователя содержит датчик 1 фазных токов| выходы которого через каналы 2 связи, состоящие каждый из последовательно соединенных релейного эле25 мента 3, триггера 4 ы элемента 5 эы» держки времени, подключены к блоку

6 задержки защиты. Выходы релейных элементов 3 подключены также к саро« совому входу триггера 4 противофаз30 ного канала 2.

955342

Формула изобретения

r

Составитель B. Жмуров

Редактор Л. Горбунова Техред A.Áàáèíåö Корректор0. Макаренко

Заказ 6462/68 Тираж 669 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Устройство работает следующим образом.

При нормальной работе коммутатора релейный элемент 3 срабатывает в момент появления тока в цепи вентиля, работу которого он контроли- 5 рует, запуская триггер 4 своего канала 2 и сбрасывает триггер 4 вентиля в противофазном канале. Таким образом, каждый триггер 4 находится в сработанном состоянии 180 эл.град. 10 независимо от режима работы коммутатора.

При возникновении несимметричного режима работы фазы коммутатора или преобразовательного моста расстояние между началами коммутаций вентилей фазы изменяются — в одной цепи увеличивается, а в противоположной уменьшается. Когда эта величина увеличится до уставки элементов

5 времени, они начинают срабатывать и запускать схему 6 выдержки времени защиты.

Таким образом, защита срабатывает при нессиметричных коммутациях противофазных вентилей тиристорного коммутатора статического компенсатора, 1 в том числе при работе с малыми углами регулирования, что расширяет функциональные возможности устройства.

Устройство для защиты преобразователя, содержащее датчик фазных токов, подключенный через два канала связи, вход которых образует релейные элементы, а выход — элементы выдержки времени к блоку задержки, о т л и - ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей, каждый канал связи снабжен триггером, установочный вход которого подключен к релейному элементу своего канала, сбросовый вход — к релейному. элементу другого канала, а выход — к элементу выдержки времени своего канала.

Источники информации, принятые во внимание при экспертизе

1. Глух Е.М., Зеленов В.Е. Защита полупроводниковых преобразователей, M., "Энергия", 1970, с. 114.

2. Авторское свидетельство ССОР

9 447113„ кл. Н 02 Н 7/10, 1972.
