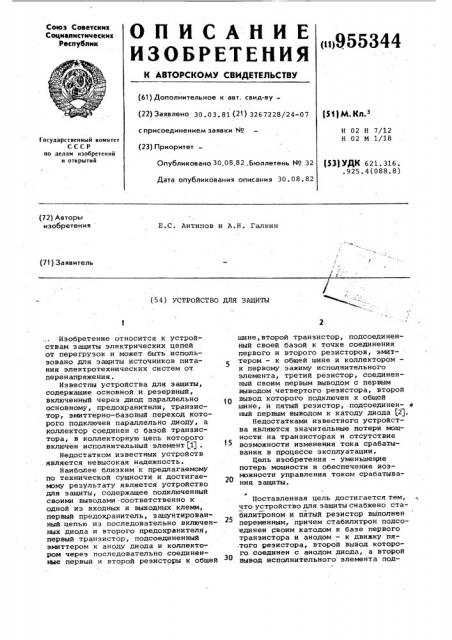

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз CoBotcKNx

Социалистических

Республик ()955344 (61) Дополнительное к авт. свид-ву— (22) Заявлено 30. 03. 81 (21) 3267228/24-07 с присоединением заявки ¹ (23) Приоритет—

Опубликовано30.08,82.Бюллетень ¹ 32

Дата опубликования описания 30.08.82

f5)) g 3

Н 02 Н 7/12

Н 02 М 1/18

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 621. 316. .925.4(088.8) (72) Авторы изобретения

Е.С. Антипов и А.Н. Галкин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ

Изобретение относится к устройствам защиты электрических цепей от перегрузок и может быть использовано для защиты источников питания электротехнических систем от перенапряжения.

Известны устройства для защиты, содержащие основной и резервный, включенный через диод параллельно основному, предохранители, транзистор, эмиттерно-базовый переход которого подключен параллельно диоду, а коллектор соединен с базой транзистора, в коллекторную цепь которого включен исполнительный элемент (1J .

Недостатком известных устройств .является невысокая надежность.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является устройство для защиты, содержащее подключенный своими выводами соответственно к одной из входных и выходных клемм, первый предохранитель, зашунтированный цепью из последовательно включенных диода и второго предохранителя, первый транзистор, подсоединенный эмиттером к аноду диода и коллектором через последовательно соединенные первый к второй резисторы к общей шине, второй транзистор, подсоединенный своей базой к точке соединения первого и второго резисторов, эмит5 тером — к общей шине и коллектором— к первому зажиму исполнительного элемента, третий резистор, соединенный своим первым выводом с первым выводом четвертого резистора, второй вывод которого подключен к общей шине, и пятый резистор,.подсоединен- в ный первым выводом к катоду диода PjНедостатками известного устройства являются значительные потери мощности на транзисторах и отсутствие возможности изменения тока срабатывания в процессе эксплуатации.

Цель изобретения — уменьшение потерь мощности и обеспечение возможности управления током срабатывания защиты.

Поставленная цель достигается тем, что устройство для защиты снабжено стабилитроном и пятый резистор выполнен переменным, причем стабилитрон подсоединен двоим катодом к базе первого транзистора и анодом — к движку пятого резистора, второй вывод которого соединен с анодом диода, а второй вывод исполнительного элемента под955344 ключен через третий резистор к като= ду диода.

На чертеже приведена принципиальная электрическая схема устройства для защиты. устройсФво для защиты содержит 5 два предохарнителя 1 и 2, диод 3, зашунтированный переменным резистором 4, движок которого подсоединен к базе первого транзистора 5 через стабилитрон 6, резисторы 7 и 8, ис- 10 полнительный элемент 9, базовый резистор 10, второй транзистор 11, резистор 12 и контакты 13 исполнительного элемента 9.

Устройство работает следующим i5 образом.

В нормальном режиме работы ток протекает через предохранитель

1, а предохранитель 2, соединенный с диодом 3, находится в нерабочем состоянии. При выходе из строя пре дохранителя 1 (отказ типа обрыв) ток протекает через диод 3 и предохранитель 2, создавая на диоде 3 падение напряжения ° Величина. паде- 25 ния напряжения на диоде 3 при токе нагрузки, меньшем или равном номинальному, недостаточна, чтобы вызвать пробой стабилитрона 6. Оба транзистора 5 и 11 находятся в закрытом состоянии. При увеличении токаР нагрузки больше номинального или отказе предохранителя 2 (отказ типа обрыв) падение напряжения, снимаемое с резистора 4, становится достаточным для пробоя стабилитрона З5

6. При этом скачком транзисторы 5 и 11 переходят в насыщенное состояние, что вызывает срабатывание исполнительного элемента 9. Исполнитель ный элемент 9 .выдает по контактам 40

13 сигнал о срабатывании защиты.

Применение переменного резистора

4 и стабилитрона 6 позволяет изменять порог срабатывания устройства для защиты и снизить выделяемую на тран- 45 зисторах мощность за счет работы транзисторов 5 и 11 в ключевых режимах. Обеспечение работы транзисторов в ключевых режимах позволяет повысить надежность устройства для защиты, снизить его габариты и вес.

Формула изобретения

Устройство для защиты, содержащее подключенный своими выводами соответственно к одной из входных и выходных клемм первый предохранитель,зашунтированный цепью из последовательно включенных диода и второго предохранителя, первый транзистор, подсоединенный эмиттером к аноду диода и коллектором через последовательно соединенные первый и второй резисторы к общей шине, второй транзистор, подсоединенный своей базой к точке соединения первого и второго резисторов, эмиттером — к общей шине и коллектором — к перовому зажиму исполнительного элемента, третий резистор, соединенный своим первым выводом с первым вывбдом четвертого резистора, второй вывод которого подключен к общей шине, и пятый резистор, подсоединенный первым выводом к катоду диода, о т л и ч а ю щ и е е с. я тем, что, с целью уменьшения потерь мощности и.возможности управления током срабатывания защиты, оно снабжено стабилитроном и пятый резистор выполнен переменным, причем стабилитрон подсоединен своим катодом к базе первого транзистора и анодом — к движку пятого резистора, второй вывод которого соединен с.анодом диода, а второй вывод исполнительного элемента подключен через третий резистор к катоду диода.

Источники информации, принятые во внимание.при экспертизе

1. Патент ФРГ 9 2533182, кл. Н 02 Н 3/04, 1978.

2. Авторское свидетельство СССР

Р 665348, кл. H 01 H 85/30, 1978.
