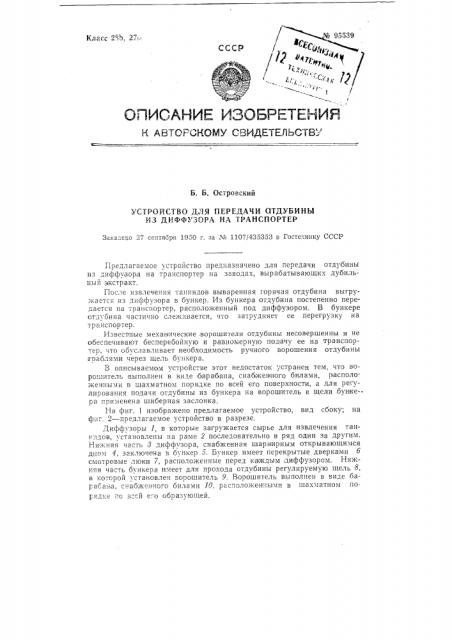

Класс 2%, 27с«, Б. Б. Островский

УСТРОЙСЯ ВО ДЛЯ ПЕРЕДАЧИ ОТДУБИНЫ

ИЗ ДИФФУЗОРА HA ТРАНСПОРТЕР

Заявле;о "7 сентября 19=0 г. за М 1107/435353 в Госте..нику СССР

Предлагаемое устройство предназначено для передачи отдубины из диффузора на транспортер на заводах, вырабатывающих дубильный экстракт.

После извлечения таннидов вываренная горячая отдубина выгружается из диффузора в бункер. Из бункера отдубина постепенно передается на транспортер, расположенный под диффузором. В бункере отдубина частично слеживается, что затрудняет ее перегрузку на транспортер.

Известные механглческие,ворошители отдубины несовершенны и не обеспечивают бесперебойную и равномерную подачу ее на транспортер, -;то обуславливает необходимость ручного ворошения отдубины граблями через щель бункера.

В описываемом устройс-,ве этот недостаток устранен тем, что вороптитель вь|полнен в виде барабана, снабжен ного билами, расположенными в шахматном порядке по всей его поверхности, а для регулирования подачи отдубины из бункера на вороыитель в щели бункера применена шиберная заслонка.

На фиг. 1 изображено предлагаемое устройство, вид сбоку; на фнг. 2 — предлагаемое устройство в разрезе.

Диффузоры 1, в которые загружается сырье для извлечения танt-..- дов, установлены на раме 2 последовательно в ряд один за другим.

Нижняя часть 8 диффузора, снабженная шарнирным открывающимся дном 4, заключена в бункер б. Бункер имеет перекрытые дверками б смотровые люки 7, расположенные перед ка ждым диффузором. Нижняя часть бункера имеет для прохода отдубины регулируемую щель 8, в которой установлен ворошитель 9. Ворошитель выполнен в виде баpBC3!f3, снаожен ного оилами 10. pcc ° оложенными в шахматном поряд:.е по вс:й е.о образующей. № 95539

Ворошитель приводится во вращение посредством редуктора 11 от электродвигателя 12.

После окончания процесса диффузии отдубина выгружается из диффузоров в бункер 5, а из бункера через щель 8 на ленточный транспортер 18.

Загрузка транспортер,а регулируется величиной открытия щели 8 посредством шиберной заслонки 14.

Предмет изобретения

1. Устройство для передачи отдубины из диффузора на транспортер с применением бункера и ворошителя, отл ич а ю щ е ес я тем, что, с целью обеспечения равномерной подачи отдубины, ворошитель выполнен в виде барабана, снабженного биллами, расположен ными в шахматном порядке по всей его поверхности.

2, Применение в устройстве по п. 1 шиберной заслонки для регул ирования подачи отдубины из бункера на ворошитель. (1

= = Ц--==)

«5

Фиг I № 95539 ( Комитет по делам изобретений и открытий при Совете Министров СССР
