Регулятор напряжения для синхронных генераторов

Регулятор напряжения для синхронных генераторов

Иллюстрации

Показать все

Реферат

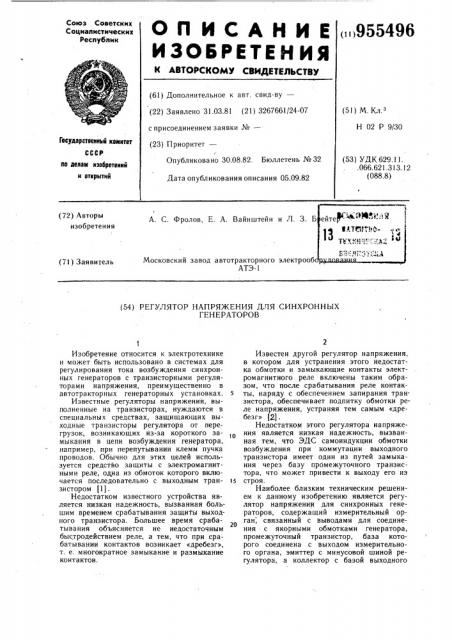

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<>i)955496 (61) Дополнительное к авт. свид-ву— (22) Заявлено 31.03.81 (21) 3267661/24-07 (51) М. Кл. з

Н 02 P 9/30 с присоединением заявки №вЂ” (23) Приоритет—

Гооударетвеииый комитет

СССР

Опубликовано 30.08.82. Бюллетень № 32

Дата опубликования описания 05.09.82 (53) УДК 629.11. .066.621.3! 3.12 (088.8) по делан иэовретеиий и открытий!

А. С. Фролов, Е. А. Вайнштейн и Л. 3. (72) Авторы изобретения

Московский завод автотракторного электрооб

АТЭ-1 (71) Заявитель (54) РЕГУЛЯТОР НАПРЯЖЕНИЯ ДЛЯ СИНХРОННЫХ

ГЕНЕРАТОРОВ

Изобретение относится к электротехнике и может быть использовано в системах для регулирования тока возбуждения синхронных генераторов с транзисторными регуляторами напряжения, преимущественно в автотракторных генераторных установках.

Известные регуляторы напряжения, выполненные на транзисторах, нуждаются в специальных средствах, защищающих выходные транзисторы регулятора от перегрузок, возникающих из-за короткого замыкания в цели возбуждения генератора, например, при перепутывании клемм пучка проводов. Обычно для этих целей используется средство защиты с электромагнитными реле, одна из обмоток которого включается последовательно с выходным транзистором (1) .

Недостатком известного устройства является низкая надежность, вызванная большим временем срабатывания защиты выходного транзистора. Большее время срабатывания объясняется не недостаточным быстродействием реле, а тем, что при срабатывании контактов возникает «дребезг», т. е. многократное замыкание и размыкание контактов.

Известен другой регулятор напряжения, в котором для устранения этого недостатка обмотки и замыкающие контакты электромагнитного реле включены таким образом, что после срабатывания реле контакты, наряду с обеспечением запирания транзистора, обеспечивает подпитку обмотки реле напряжения, устраняя тем самым «дребезг» (2).

Недостатком этого регулятора напряжения является низкая надежность, вызванная тем, что ЭДС самоиндукции обмотки возбуждения при коммутации выходного транзистора имеет один из путей замыкания через базу промежуточного транзистора, что может привести к выходу его из

15 строя.

Наиболее близким техническим решением к данному изобретению является регулятор напряжени)т для синхронных генераторов, содержащий измерительный орган, связанный с выводами для соединения с якорными обмотками генератора, промежуточный транзистор, база которого соединена с выходом измерительного органа, эмиттер с минусовой шиной регулятора, а коллектор с базой выходного

955496 транзистора и через резистор с плюсовой шиной регулятора, причем коллектор выходного транзистора служит для соединения с одним из выводов обмотки возбуждения генератора, а эмиттер через сериесную обмотку управления электромагнитного реле защиты от короткого замыкания соединен с минусовой шиной регулятора, шунтовую обмотку электромагнитного реле, соединенную одним из выводов с резистором, замыкающие контакты электромагнитного реле и диод (3) .

Недостатком этого устройства является то, что контакты реле коммутируют ток базовой цепи выходного транзистора, который имеет большую величину, что заставляет применять мощные реле, имеющие значительные габариты и большие времена срабатывания, а также уменьшает срок службы реле. Кроме того, для возможности осуществления блокировки реле приходится ставить развязывающие диоды, что усложняет устройство.

20

Цель изобретения — повышение надежности и упрощение.

Поставленная цель достигается тем, что введен дополнительный резистор, соединен- 25 ный одним выводом с базой промежуточного транзистора, а другим с одним из выводов замыкающих контактов электромагнитного реле, другой вывод которых подключен к плюсовой шине регулятора, к общей точке соединения замыкающего контакта реле 30 и резистора подключен анод диода. катод которого соединен с общей точкой соединения первого резистора и шунтовой обмотки электромагнитного реле, при этом свободный вывод первого резистора соединен с коллектором выходного транзистора, а второй вывод шунтовой обмотки электро м а гнит ного реле подключен к эм иттеру выходного транзистора.

На чертеже приведена принципиальная схема регулятора напряжения. 40

Регулятор напряжения содержит измерительный орган, состоящий из резисторов

1 и 2, включенный последовательно между плюсом и минусом регулятора и стабилитро.на 3, соединенного катодом с резисторами 1 и 2, промежуточный транзистор 4, эмиттер которого соединен с минусом регулятора, база — с анодом стабилитрона 3, а коллектор через резистор 5 с плюсом регулятора. С коллектором транзистора 4 соединена база выходного транзистора 6, s0 эмиттер и коллектор которого соединены с минусом регулятора соответственно через сериесную обмотку 7 электромагнитного реле и резистор 8 и шунтовую обмотку 9 электромагнитного реле, замыкающие контакты 10, включенным между плюсом регулятора и через резистор 11 — базой промежуточного транзистора 4. Точка соединения контактов 10 с резистором 11 через диод 12 соединена с точкой соединения шунтовой обмотки 9 и резистора 8.

Нагрузкой выходного транзистора 6 является обмотка 13 возбуждения генератора.

Регулятор работает следующим образом.

При нормальном состоянии энергосистемы, регулятор в зависимости от напряжения на клеммах плюс и минус регулирует ток через обмотку 13 возбуждения зарядного генератора, выход которого соединен с плюсом и минусом регулятора.

При коротком замыкании или ином другом дефекте на коллекторе выходного транзистора 6 появляется полное напряжение, и ток через транзистор 6 резко увеличивается. При этом увеличивается ток в обмотках 7 и 9, контакты 10 реле замыкаются и пропускают ток через резистор 11 на базу промежуточного транзистора 4.

Транзистор 4 открывается и закрывается выходной транзистор 6, прерывая таким образом аварийное состояние.

Одновременно ток через контакты 10 и через диод 12 поступает на шунтовую обмотку 9 и удерживает контакты в замкнуroM состоянии.

Для возвращения системы в исходное состояние необходимо снять напряжение с регулятора, устранить неисправность и вновь подать на него напряжение.

В качестве реле защиты желательно использовать герконы.

Выполнение регулятора напряжения согласно предлагаемому изобретению позволяет повысить надежность всей энергосистемы и упростить регулятор.

Формула изобретения

Регулятор напряжения для синхронных генераторов, содержащий измерительный орган, связанный с выводами для соединения с якорными обмотками генератора, промежуточный транзистор, база которого соединена с выходом измерительного органа, эмиттер с минусовой шиной регулятора, а коллектор с базой выходного транзистора и через резистор с плюсовой шиной регулятора, причем коллектор выходного транзистора служит для соединения с одним из выводов обмотки возбуждения генератора, а эмиттер через сериесную обмотку управления электромагнитного реле защиты от короткого замыкания соединен с минусовой шиной регулятора, шунтовую обмотку электромагнитного реле, соединенную одним из выводов с резистором, замыкающие контакты электромагнитного реле и диод, отличающийся тем, что, с целью повышения надежности и упрощения, введен дополнительный резистор, соединенный одним выводом с базой промежуточного транзистора, а другим — с одним из выводов замыкающих кон955496

Составитель А. Лебедев

Редактор E. Папп Техред А. Бойкас Корректор Л. Бокшан

Заказ 6172 75 Тираж 721 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 тактов электромагнитного реле, другой вывод которых подключен к плюсовой шине регулятора, к общей точке соединения замыкающего контакта реле и резистора подключен анод диода, катод которого соединен с общей точкой соединения резистора и шунтовой обмотки электромагнитного реле, при этом свободный вывод резистора соединен с коллектором выходного транзистора, а второй вывод шунтовой обмотки электромагнитного реле, при этом свободный вывод резистора соединен с коллектором выходного транзистора, а второй вывод шунтовой обмотки электромагнитного реле подключен к эм иттеру выходного тра нзистора.

Источники информации, принятые во внимание при экспертизе

1. Технические условия ТУ 37.003.493-73 на регулятор PP-139-, М., 1973.

2. Авторское свидетельство СССР № 760380, кл. Н 02 P 9/30, 1978.

3. Авторское свидетельство СССР № 714613, кл. Н 02 P 9/30, 1978.
