Стенд для моделирования вечномерзлых пород
Иллюстрации
Реферат
СТЕНД ДЛЯ МОДЕЛИРОВАНИЯ ВЕЧНОМЕРЗЛЫХ ПОРОД, содержащий блок из эквивалентного материала и снабженный электронагревателем, отличающийся тем, что, с целью обеспечения моделирования процесса оттаивания вечномерзлых нескальных пород, эквивалентный материал состоит из песка и диэтаноламина в соотношении по весу соответственно
СОЮЗ СОВЕТСКИХ
Ilk
РЕСПУБЛИК
0% (И) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
И ASTQPCHOMY СВИДЕТЕЛЬСТВУ авиа l
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
AO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3246080/29-33 (22) 06.02.81 (46) 15.08.84. Бюл. В 30 (72) Д.М. Голицынский и М.Ю. Соколов (71) Ленинградский ордена Ленина институт инженеров железнодорожного транспорта им. акад. В.Н. Образцова (53) 624.131.37(088.8) (56) 1. Насонов И.Д. Моделирование горных процессов. M., "Недра", 1978, с. 73, рис. 8.
2. Авторское свидетельство СССР,, заявка В 2810673/29-33, t 01 В .21/32, 1979 (прототип). за С 01 N 33/24 К 02 D 1 02 (54) (57) СТЕНД ДЛЯ МОДЕЛИРОВАНИЯ
ВЕЧНОМЕРЗЛЫХ ПОРОД, содержащий блок из эквивалентного материала и снабженный электронагревателем, о т л ич а ю шийся тем, что, с целью обеспечения моделирования процесса оттаивания вечномерзлых нескальных пород, эквивалентный материал состоит из песка и диэтаноламина в соотношении по весу соответственно (1,52,2) : 1, и выполнен с выемкой, в которой размещен электронагреватель.
955792
10 иаЕ
ИПЯПИ Заказ 6979/1 Тираж 823 Подписное
Филиал ППП "Патеит", г. Ужгород, ул. Проектная, 4
Изобретение относится к области строительства, к технике моделирования вечномерзлых грунтов и может быть использовано при строительстве подземных сооружений.
Известен стенд для моделирования грунтов, включающий эквивалентный материал и заполнитель C1).
Однако моделировать оттаивание вечномерзлых грунтов на данном стенде невозможно, так как в соответствии с требованиями подобия эквивалентный материал должен менять свои физико-механические свойства, переходя из твердой в пластичную фазу, имитируя процесс оттаивания.
Наиболее близким техническим решением является стенд для моделиро- 20 вания вечномерзлых пород, содержащий блок из эквивалентного материала и снабженный электронагревателем С23.
Однако эквивалентный материал в 2S указанном стенде по своим физико-механическим характеристикам не подобен при оттаивании слабым водонасыщенным породам, предназначенным для моделирования деформаций вечномерзлыхЗ0 скальных трещиноватых пород, а теплопередача в массив стенда от электронагревателей, вмонтированных в призмы, осложняет выделение средне-устойчивой зоны оттаянного массива котоЭ
35 . рая имеет важное значение в физике изучаемых на этом стенде явлений, Целью изобретения является обеспечение моделирования процесса оттаивания вечномерзлых нескальных поДод.
Указанная цель достигается тем, что в стенде для моделирования вечномерзлых пород, содержащем блок из эквивалентного материала и снабженного электронагревателем, эквивалентный материал состоит из песка и диэтаноламина в соотношении по весу соответственно (1,5-2,2) : 1 и выполнен с выемкой, в которой размещен электронагреватель.

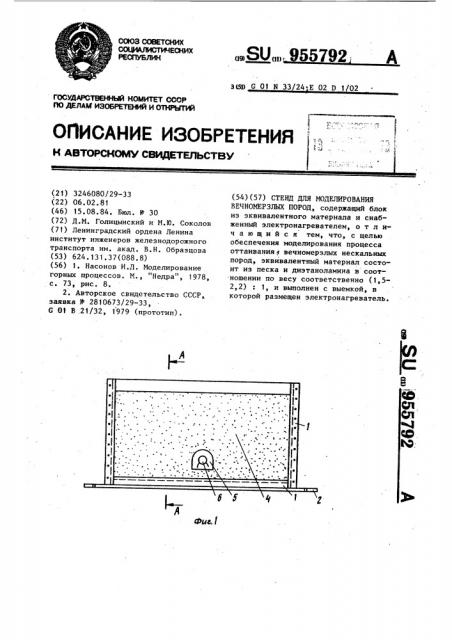

На фиг. 1 показан общий вид; на фиг. 2 — разрез по А-А на фиг. 1.
Стенд состоит из швеллеров 1, основания 2, оргстекла 3, эквивалентного материала 4 и имеет выемку 5, электронагреватель 6.
Работа стенда осуществляется следующим образом.
От электронагревателя 6 производится нагревание эквивалентного материала 4 с заданным углом внутреннега трения вокруг выемки 5. Массив эквивалентного материала при достижении определенной температуры теряет устойчивость и переходит из твер-. дого состояния в пластичное. Температуру перехода из твердого в пластичное состояние измеряют.
Таким образом, данный стенд предоставляет возможность моделировать устойчивость вечномерзлых пород при их оттаивании вокруг выемки и обеспечивает более объективную оценку оптимальных условий строительства подземных сооружений.
