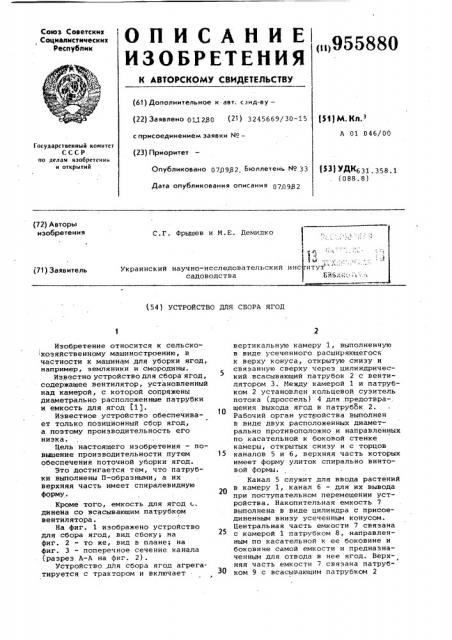

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

955880 (6I) Дополнительное к авт. сзид-ву— (22) Заявлено 0112В0 (21) 3245669/30-15 с присоединением заявки ¹â€” (и1М. Кл

A 01 046/00 (23) Приоритет

Государственный комитет

СССР по делам изобретении и открытий

Р3) УДК631. 358.1 (088.8) Опубликовано 070982 Бюллетень ¹ ЗЗ

Дата опубликования описания 0709В2 (72) Авторы изобретения

С.Г. Фрышев и N.Е. Демидко 1

Украинский научно-исследовательский инс итут садоводства Ь т16, (71) Заявитель (54) YCTPOACTBO ДЛЯ CBOPA ЯГОД

15

25

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки ягод, например, земляники и смородины.

Известно устройство для сбора ягод, содержащее вентилятор, установленный над камерой, с которой сопряжены диаметрально расположенные патрубки и емкость для ягод (1).

Известное устройство обеспечивает только позиционный сбор ягод, а поэтому производительность его низка.

Цель настоящего изобретения — повышение производительности путем обеспечения поточной уборки ягод.

Это достигается тем, что патрубки выполнены П-образными, а их верхняя часть. имеет спиралевидную форму.

Кроме того, емкость для ягод с. динена со всасывающим патрубком вентилятора.

На фиг. 1 изображено устройство для сбора ягод, вид сбоку; на фиг. 2 — то же, вид в плане; на фиг. 3 — поперечное сечение канала (разрез A-А на фиг. 2).

Устройство для сбора ягод агрегатируется с трактором и включает вертикальную камеру 1, выполненную в виде усеченного расширяющегося к верху конуса, открытую снизу и связанную сверху через цилиндрический всасывающий патрубок 2 с вентилятором 3. Между камерой 1 и патрубком 2 установлен кольцевой сузитель потока (дроссель) 4 для .предотвра-. щения выхода ягод в патрубок 2.

Рабочий орган устройства выполнен в виде двух расположенных диаметрально противоположно и направленных по касательной к боковой стенке камеры, открытых снизу и с торцов каналов 5 и 6, верхняя часть которых имеет форму улиток спирально винтовой формы.

Канал 5 служит для ввода растений в камеру 1, канал 6 — для их вывода при поступательном перемещении устройства. Накопительная емкость 7 выполнена в виде цилиндра с присоединенным внизу усеченным конусом.

Центральная часть емкости 7 связана с камерой 1 патрубком 8, направленным по касательной к ее боковине и боковине самой емкости и предназначенным для отвода в нее ягод. Верхняя часть емкости 7 связана патрубком 9 с всасывающим патрубком 2

955880 вентилятора 3. Патрубок 9 служит для улучшения пневмотранспорта ягод путем отвода воздушного потока, перенесшего их. Нижняя часть емкости 7 служит для накопления ягод и закрыта снизу шарнирной заслонкой

10 с пружиной 11. Верхняя и центральная части емкости 7 разделены кольцевым сузителем 12 потока, который препятствует выходу ягод в патрубок 2. 10

Направления вращения винтового воздушного потока и" рабочего колеса вентилятора 3 совпадают. Для снижения мехаиических повреждений ягод внутренняя поверхность камеры 1, каналов 5 и 6, емкости 7 покрыта эластичным материалом, например поролоном 13.

Работа устройства заключается в следующем. 20

Устройство устанаЬливается над центром ряда ягодных растений и перемещается трактором вдоль оси ряда.

При этом между нижним обрезом камеры 1 и поверхностью почвы сохраняется минимальный зазор, обеспечивающий минимальный подсос через него воздуха в камеру 1. Одновременно включается в работу вентилятор 3, который забирает воздух через два канала 5 и 6 и через камеру 1. При этом на входе в камеру 1 образуются два диаметрально противопбложных и направленных по касательной к боковой стенке камеры потока. Взаимодействие их между собой приводит 35 к образованию в камере винтового восходящего воздушного потока, направленного вверх и против часовой стрелки.

Под воздействием этого потока 40 свободно опущенные ветви кустов ягодных растений, например цветоносы с ягодами земляники, попавшие в камеру 1 через канал 5, поднимаются от поверхности почвы и перемещаются по траектории,. близкой к круговой.

Возникающая при этом центробежная сила, приложенная к центру тяжести каждой ягоды, отрезает их от цветоносов. Коническая форма камеры 1 обеспечивает смягченное соударение ягод с внутренней поверхностью камеры, покрытой поролоном.

Подхваченные воздушным потоком ягоды транспортируются по патрубку 8 в емкость 7. Воздух, переносящий ягоды, поднимается в верхнюю часть накопительной емкости 7 и по патрубку 9, далее через патрубок 2 в вентилятор 3. После сбора, ягод стебли (ветви) растений выводятся через канал 6. По мере накопления емкости 7 ягодами, они высыпаются в .тару при открытии заслонки 10.

Предложенное устройство позволяет значительно повысить производительностЬ.

Формула изобретения

1. Устройство для сбора ягод, содержащее вентилятор, установленный над камерой, с которой сопряжены диаметрально расположенные патрубки и емкость для ягод, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности путем обеспечения поточной уборки ягод, патрубки выполнены П-образными, а их верхняя часть имеет спиралевидную форму.

2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что емкость для ягод соединена со всасывающим патрубком вентилятора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 743626, кл. A 01 0 46/00, 1978.

955880

Фиг. У

Щд. 2
