Реферат

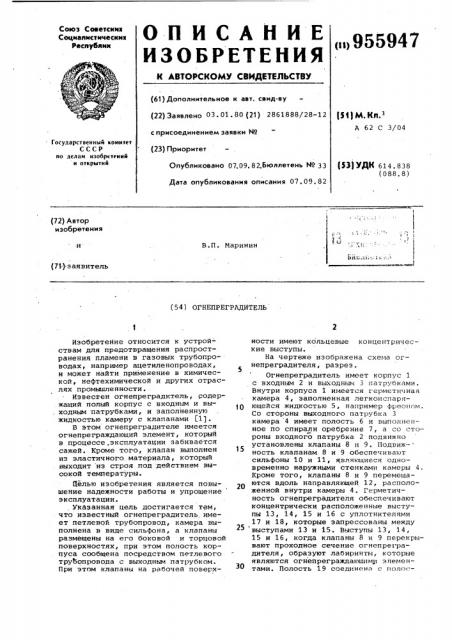

ОПИСАНИЕ 47

ИЗОБРЕТЕНИЯ

Союз Соеетсннв

Соцналнстнческнк

Реслублнн

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 03 ° 01 ° 80 (21) 2861888/28-12 с присоединением заявки ¹ (23) Приоритет

Опубликовано 07.09. 82.Бюллетень Мо 33

Дата опубликования описания 07.09. 82 (М К з

A 62 С 3/04

Государственный комитет

СССР по делам изобретений и открытий (33) УДК 614. 838 (088.8) (72) Автор изобретения с . с.

В.П. Маринин вй1 ke, ° i (71) заявитель (54) ОГНЕПРЕГРДЛЩЕЩ, Изобретеиие относится к устройствам для предотвращения распространения пламени в газовых трубопроводах, например ацетиленопроводах, и может найти применение в химической, нефтехимической и других отраслях промыаленности.

Известен огнепреградитель, содержащий полый корпус с входным и выходным патрубками, и заполненную жидкостью камеру с клапанами (11.

В этом огнепреградителе имеется огнепреграждающий элемент, который в процессе, эксплуатации забивается сажей. Кроме того, клапан выполнен из эластичного. материала, который выходит из строя под действием высокой температуры.

Целью изобретения является повышение надежности работы и упрощение эксплуатации.

Указанная цель достигается тем, что известный огнепреградитель,имеет петлевой трубопровод, камера выполнена в виде сильфона, а клапаны размещены на его боковой и торцовой поверхностях, при этом полость корпуса сообщена посредством петлевого трубопровода с выходным патрубком.

При этом клапаны на рабочей поверхности имеют кольцевые концентрические выступы.

На чертеже изображена схема огнепреградителя, разрез.

Огнепреградитель имеет корпус 1 с входным 2 и выходным 3 патрубками.

Внутри корпуса 1 имеется герметичная камера 4, заполненная легкоиспаряющейся жидкостью 5, например фреоном.

Со стороны выходного патрубка 3 камера 4 имеет полость 6 и выполненное по спирали оребрение 7, à ro стороны входного патрубка 2 подвижно установлены клапаны 8 и 9. Подвиж-ность клапанам 8 и 9 обеспечивают сильфоны 10 и 11, являющиеся одновременно наружными стенками камеры 4.

Кроме того, клапаны 8 и 9 перемещаются вдоль направляющей 12, расположенной внутри камеры 4. Герметичность огнепреградителя обеспечивают концентрически расположенные выступы 13, 14, 15 и 16 с уплотнителями

17 и 18, которые запрессованы между выступами 13 и 15. Выступы 13, 14, 15 и 16, когда клапаны 8 и 9 перекрывают проходное сечение огнепреградителя, образуют лабиринты, которые являются огнепреграждаюшими элементами. Полость 19 соединена с полос..—

95" 47 тью 20 трубопроводом 21, длина ко торого выбирается экспериментально н зависит от скорости распространения пламени в газопроводе и температуры, возникающей при горении,газа. Между полостями 19 и 20 имеется 5 теплоизоляция 22, которая изолирует камеру 4 от окружающей среды и полости 19 и 20 друг от друга. Внутри камеры 4 расположена центрирующая вставка 23, а примыкающая к клапану 10 8 стенка камеры со стороны полости 6 выполнена в виде сильфона. Сильфон

10 имеет большую жесткость, чем сильфон 11, что обеспечивает в первую очередь закрытие клапана 9, а по" 15 том 8.

Огнепреградитель работает следующим образом.

При появлении пламени в выходном

: патрубке 3 взрывная волна и часть 7П пламени поступает в полость 6 камеры

4, а другая часть пламени закручивается в полости 20 посредством спиральных ребер 7, нагревая жидкость 5.

И пока пламя доходит до полости 19 по трубопроводу 21, клапан 9, а за ним клапан 8 под действием давления взрывной .волны и давления насыщенных паров жидкости 5 перекрывают поток газа через седла клапанов 8 и 9. При этом концентрически расположенные выступы 14 и 16 входят между концентрическими расположенными выступами

13 и 15 до упора в уплотнители 17 и 18.

Пламя, дойдя до закрытого клапана 9, гаснет в узких щелях лабиринта, образованного концентрически расположенными выступами 15 и 16. В случае проскока пламени в полость 25 между клапанами 8 и 9 оно окончате- 40 льно гаснет в этой полости без доступа воздуха.

После гашения пламени из-за отсутствия притока горючей среды камера 4 с легкоиспаряющейся.жидкостью 5 остывает, что приводит к конденсации паров, падению давления в камере 4 и возврату клапанов 8 и 9 в исходное положение под действием упругих сил сильфонов 10, 11, 24.

Огнепреградитель работает без специальных источников энергии для перемещения запорного органа и работает автоматически, отключая поток газа при появлении пламени и включая его, после гашения пламени без вмешательства оператора. Кроме того, в полости огнепреградителя сажа не откладывается, что снижает трудоемкость его эксплуатации, связанную с очисткой и заменой огнепреграждающего элемента.

Формула изобретения

1. Огнепреградитель, содержащий полый корпус с входным и выходным патрубками и заполненную жидкостью камеру с клапанами, о т л и ч а ю— шийся тем, что, с целью повышения надежности работы и упрощения эксплуатации, он имеет петлевой трубопровод, камера выполнена в виде сильфона, а клапаны размещены на его боковой и торцовой поверхностях, при этом полость корпуса сообщена посредством петлевого трубопровода с выходным патрубком.

2. Огнепреградитель по п.1, о т л и ч а ю шийся тем, что клапаны на рабочей поверхности имеют кольцевые концентрические выступы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 645659, кл. A 62 С 3/04, 1976, 955947
