Реферат

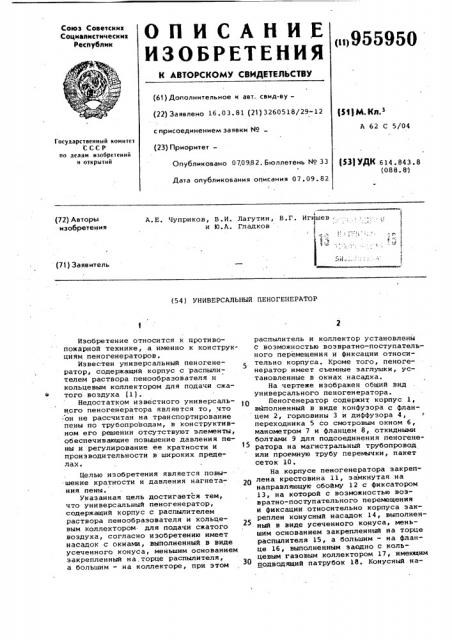

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное н авт. свид-ву— (22) Заявлено 16.03.81 (21) 3260518/29-12 lf$$ )+. Ктт.З с присоединением заявки №

A 62 С 5/04

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет— (53) УДК 614.843.8 (088 ° 8 ) Опубликовано 070982. Бюллетень ¹ 33

Дата опубликования описания 07.09.82

А.Е. Чуприков, В.И. Лагутин, В.Г. Игишев и Ю.A. Гладков

1 т -

1:::: (72) Авторы изобретения (71) Заявитель (54) УНИВЕРСАЛЬНЫЙ ПЕНОГЕНЕРАТОР

Изобретение относится к ттротивопожарной технике, а именно к конструкциям пеногенераторов.

Известен универсальный пеногенератор, содержащий корпус с распылителем раствора пенообразователя и кольцевым коллектором для подачи сжатого воздуха (1).

Недостатком известного универсального пеногенератора является то, что он не рассчитан на транспортирование пены по трубопроводам, в конструктивном его решении отсутствуют элементы, обеспечивающие повышение давления пены и регулирование ее кратности и производительности в широких пределах.

Целью изобретения является повышение кратности и давления нагнетания пены.

Укаэанная цель достигается тем, что универсальный пеногенератор, содержащий корпус с распылителем раствора пенообраэователя и кольцевым коллектором для подачи сжатого воздуха, согласно изобретению имеет насадок с окнами, выполненный в виде усеченного конуса, меньшим основанием закрепленный на.торце распылителя, а большим - на коллекторе, при этом распылитель и коллектор установлены

С возможностью возвратно-поступательного перемещения и фиксации относительно корпуса. Кроме того, пеноге" нератор имеет съемные заглушки, установленные в окнах насадка.

На чертеже изображен общий вид универсального пеногенератора.

Пеногенератор содержит корпус 1, вйполненный в виде конфузора с флан цем 2, горловины 3 и диффуэора 4, переходника 5 со смотровым окном 6, манометром 7 и фланцем 8, откидными болтами 9 для подсоединения пеногенератора на магистральный трубопровод или проемную трубу перемычки, пакет сеток 10.

На корпусе пеногенератора закреп2О лена крестовина ll, замкнутая на направляющую обойму 12 с фиксатором

13, на которой с воэможностью возвратно-поступательного перемещения и фиксации относительно корпуса закреплен конусный насадок 14, выполненный в виде усеченного конуса, меньшим основанием закрепленный на торце распылителя 15, а большим — на фланце 16, выполненным заодно с кольцевым газовым коллектором 17, имеющим подводящий патрубок 18. Конусный на955950

Формула изобретения

ВНИИПИ Заказ 6859/4 Тираж 452 Подписное

Филиал ППП "Патент", г.ужгород, ул.Прбектная,4 садок 14 имеет окна 19 со съемными заглушками для эжекции воздуха на генерирование пены при работе пеногенератора.

Работает универсальный пеногенератор следующим образом. 5

При поступлении в распылитель 15 водного раствора пенообразователя выходящая из него под давлением распыленная струя эжектирует через окна

19 воздух из окружающего пространст- 10 ва. Смесь воздуха с каплями раствора проходит через кольцо коллектора 17, корпус 1, горловину 3 и диффузор 4 и попадает на пакет сеток 10, где происходит процесс генерирования пены.

Одновременно для снижения процентного содержания кислорода в пене и для сообщения смеси дополнительной энер..гии через кольцевой коллектор 17 производят подачу инертного газа, на" пример газообразного азота или сжатого воздуха. Воздух из окружающего пространства эжеКтируется также через канал между конусным насадком 14 и корпусом 1: Для изменения кратности пены и производительности пеногенератора.проходное сечение эжекционных окон на крышке 14 и канала между крыакой и конфузором уменьшают или увеличивают путем установки или снятия съемных заглушек и подвижки конусного насадка 14.

Для увеличения дальности транспортирования пенного потока в очаг пожара пеногенератор подключают через переходник 5 с фланцем 8 на магист- M ральный трубопровод или проемную трубу перемычки, конусный насадок 14 откидными болтами 9 закрепляют на корпус пеногенератора, производят одновременно подачу раствора пено- 40 образователя на распылитель 15 и . инертного газа (сжатого воздуха) на коллектор 17 и обеспечивают генериро-. вание и транспортирование пены. При этом в первоначальный период до заполнения трубопровода или объема за перемычкой эжекционные окна 19 могут быть открыты, при увеличении пенной пробки эжекционные окна закрывают и производят нагнетание пены под давлением.

Техническое решение пеногенератора позволяет использовать его в различных технологических схемах локализации и тушения подземных пожаров как экзогенного, так и эндогенного происхождения.

1. Универсальный пеногенератор, содержащий корпус с распылителем раствора пенообраэователя и кольцевым коллектором для подачи сжатого воздуха, отличающийся тем, что, с целью повышения кратности и давления нагнетания пены, он имеет насадок с окнами, выполненный в виде усеченного конуса, меньшим основанием закрепленный на торце распылителя, а большим — на коллекторе, при этом распылитель и коллектор установлены с возможностью возвратно-поступательного перемещения и фиксации относительно корпуса.

2. Пеногенератор по и. 1 о т л ич.а ю шийся тем, что он имеет съемные заглушки, установленные в окнах насадка.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 588990, кл. A 62 С 35/44, 1973.
