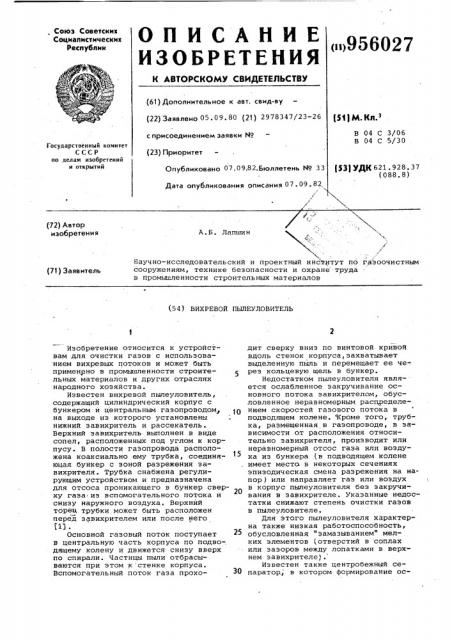

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. Союз Советских
Социалистических
Республик
956027 ф г (61) Дополнительное к авт. свид-ву (22) Заявлено 05 ° 09. 80 (21) 2978347/23-26 с присоединением заявки ¹ (23) Приоритет
Опубликовано 07.09.82.Бюллетень ¹ ЗЗ (51) М. Кд.з
В 04 С 3/06
В 04 С 5/30
Государственный комитет
СССР по делам изобретений и открытий ($3) УДК 621 ° 928. 37 (088. 8) Дата опубликования описания 07 ° 09 ° 82. с
l (72) Автор изобретения
А.Б. Лапшин гаэоочистным
Научно-исследовательский и проектный институт по сооружениям, технике безопасности и охране -труда в промышленности строительных материалов (71) Заявитель (54) ВИХРЕВОЙ ПЫЛЕУЛОВИТЕЛЬ
Изобретение относится к устройствам для очистки газов с использова нием вихревых потоков и может быть применено в промышленности строительных материалов и других отраслях народного хозяйства.
Известен вихревой пылеуловитель, содержащий цилиндрический корпус с бункером и центральным газопроводом, на выходе из которого установлены нижний завихритель и рассекатель.
Верхний эавихритель выполнен в виде сопел, расположенных под углом к корпусу ° В полости газопровода расположена коаксиально ему трубка, соединяющая бункер с зоной разрежения завихрителя. Трубка снабжена регулирующим устройством и предназначена для отсоса проникающего в бункер сверху газа иэ вспомогательного потока и снизу наружного воздуха. Верхний торец трубки может быть расположен перед завихрителем или после него
C1l °
Основной газовый поток поступает в центральную часть корпуса по подво-, дящему колену и движется снизу вверх по спирали. Частицы пыли отбрасываются при этом к стенке корпуса.
Вспомогательный поток газа проходит сверху вниз по винтовой кривой вдоль стенок корпуса, захватывает выделенную пыль и перемещает ее че-. рез кольцевую щель в бункер.
Недостатком пылеуловителя является ослабленное закручивание основного потока эавихрителсм, обусловленное неравномерным расщределением скоростей газового потока в подводящем колене. Кроме того, трубка, размещенная в газопроводе, в зависимости от расположения относительно завихрителя, производит или неравномерный отсос газа или воздуха иэ бункера (в подводящем колене имеет место в некоторых сечениях эпизодическая смена разрежения на напор ) или направляет газ или воздух в корпус пылеуловителя без закручивания в завихрителе. Указанные недостатки снижают степень очистки газов в пылеуловителе.
Для этого пылеуловителя характерна также низкая работоспособность, обусловленная "замазыванием" мелких элементов (отверстий в соплах или зазоров между лопатками в верхнем завихрителе).
Известен также центробежный сепаратор,, в котором формирование ос956027 новного газового потока осуществляется с помощью двух тангенциальных патрубков, вертикальной трубы и обтекателя, расположенного в этой трубе (23.
Закручивание основного газового 5 потока в этом сепараторе происходит недостаточно эффективно, вследствие ,чего степень очистки газа невысока.
Наиболее близким к изобретению по технической сущности и достига- 10 емому эффекту является вихревой пылеуловитель, содержащий цилиндрический корпус, верхний и нижний завихрители. Верхний завихритель выполнен из сопел. Нижний завихритель состоит из камеры для подвода газов и трубы типа Вентури. Камера представляет собой цилиндр с переходом в верхней и нижней частях в усеченные конусы. Внутри камеры на ее оси установлен обтекатель, представляющий собой комбинацию двух конусов, направленных вершинами в противоположные стороны. Нижняя коническая часть камеры заканчивается рециркуляционным каналом. Ввод запыленного газа в цилиндрическую часть камеры осуществляется по тангенциальному патрубку (3).
Конструкция пылеуловителя создает следующие условия для преобразования газового потока при входе в устройство. Запыленный поток делится на два — основной и дополнительный.
Основной поток закручивается вокруг верхней конической части обтекателя и.поднимается в трубу Вентури на очистку. Дополнительный поток закручивается вокруг нижней части обтекателя, опускается вниз по усеченному конусу, дойдя до рециркуляционного 49 канала, .изменяет свое направление на противоположное и сливается с основным потоком. Скорость движения основного потока значительно снижается сначала за счет отделения дополнительного потока. Затем снижение скорости потока происходит за счет подсоединения к нему ослабленного дополнительного потока. В этом пылеуловителе эффективность очистки зависит Ет скорости движения газового потока в камере перед трубой Вентури, следовательно, ослабление указанной скорости ведет к уменьшению степени очистки газа.
Недостатком пылеуловителя является также и то, что он имеет неоправданно большие габариты.
Целью изобретения является повышение степени очистки газа и уменьшение габаритов устройства. 60
Для достижения цели в вихревом пылеуловителе, содержащем цилиндрическую вихревую камеру, установленные в ее нижней части бункер и камеру газа, имеющую днище с осевым от- 65 верстием, цилиндрические стенкн и тангенциальный входной патрубок, конус и обтекатель, размещенные в камере ввода газа соосно, расположенные в верхней части вихревой камеры выхлопную трубу и устройство для ввода вспомогательного периферийного потока газа, днище камеры ввода газа выполнено плоским, а конус укреплен основанием в отверстии днища и выполнен с осевым сквозным каналом.
Нри этом устройство для ввода вспомогательного периферийного потока газа выполнено в виде улитки и установленной между стенками вихревой камеры и выхлопной трубы винтовой направляющей. Выполнение днища плоским исключает разделение газового потока, поступающего в камеру ввода газа, предопределяет высокую скорость газа перед нижним завихрителем, что обеспечивает высокую степень очистки газа. Укрепление конуса основанием в отверстии днища и выполнение его с осевым сквозным каналом позволяет намного уменьшить высоту аппарата.
Выполнение устройства для ввода вспомогательного .периферийного потока газа в виде улитки и установ- . ленной между стенками вихревой камеры и выхлопной трубы винтовой направляющей исключает "замазывание" пылью. деталей пылеуловителя, при этом повышается надежность его работы.
На фиг. 1 изображен вихревой пылеуловитель, общий вид, разрез; на фиг. 2 — разрез А-А на фиг. 1.
Пылеуловитель содержит цилиндрическую вихревую камеру 1 с расширенной нижней частью, установленный на входе в верхнюю часть завихритель
2 основного потока газа с обтекателем 3. В нижней расширенной части камеры 1 размещена камера 4 ввода газа, имеющая плоское днище 5 с осевым отверстием б, в котором основанием соосно обтекателю 3 укреплен конус 7, выполненный с осевым сквозным каналом 8. Сквозной канал 8 предназначен для рециркуляции вспомогательного потока газа и одновременно выполняет функцию обтекателя. К камере 4 примыкают тангенциальный патрубок 9 для ввода основного потока газа и цилиндроконические стенки
10, образующие полость 11, в которой происходит выравнивание скоростей движущегося газа в поперечных сечениях перед поступлением его в завихритель 2. Между цилиндрической вихревой камерой 1 и поверхностями завихрителя 2 и камеры 4 предусмотрена кольцевая щель 12 для прохождения уловленной пыли в бункер 13, снабжен956027 ный пылевым затвором 14. В верхней части камеры 1 размещено устройство для ввода вспомогательного пери1 ферийного потока газа, выполненное в виде улитки 15 и винтовой направ ляющей 16, которая установлена между стенками камеры 1 и выхлопной тру-=бы 17.
Вихревой пылеуловитель работает следующим .образом.
Основной поток запыленного газа эа счет разрежения, создаваемого за выхлопной трубой 17 главной вентиляторной установкой (не показана), подается в тангенциальный патрубок
9 и, предварительно закрученный, поступает в камеру 4. Далее газ по спирали проходит в полость 11, где происходит выравнивание скоростей в поперечных сечениях. Сформированный таким образом газовый поток усиленно закручивается лопаточным завихрителем 2 и движется вверх по камере 1. При этом пыль под действием центробежных сил эффективно отбрасывается к стенкам камеры 1, а очищенный гаэ через выхлопную трубу 17 выводится иэ аппарата.
Одновременно вспомогательный гаэовый поток нагнетается в улитку
15 дополнительной вентиляторной установкой (не показана). Из улитки 15, закручиваясь, газ по винтовой направляющей 16 движется вниз вдоль стенок камеры 1 пылеуловителя и захватывает пыль, выделенную из основного газового потока. При движении к бункеру .13 газ перемещает в него пыль через кольцевую щель 12. В бункере 13 пыль накапливается и периодически выгружается с помощью пылевого затвора 14. Часть газа из вспомогательного потока, проникшая в бункер 19 с подсасываемым через пылевой затвор. 14 наружным воздухом, направляется за счет разрежения по осевому сквозному каналу 8 к завихрителю 2, затем проходит совместную очистку с основным потоком.
Преимущество данного вихревого пылеуловителя состоит в том, что уменьшаются габариты устройства, а также повьыается надежность его работы и степень очистки газов.
Формула изобретения
1. Вихревой пылеуловитель, содержащий цилиндрическую вихревую камеру, установленные в ее нижней части
15 бункер и камеру ввода газа, имеющую днище с осевым отверстием, цилиндроконические стенки и тангенциальный входной патрубок, конус и обтекатель, размещенные в камере ввода газа
2() соосно, расположенные в верхней части вихревой камеры выхлопную трубу и устройство для ввода вспомогательного периферийного потока газа, отличающийся тем, что, с целью повышения степени очистки и уменьшения габаритов устройства, днище камеры ввода газа выполнено плоским, а конус укреплен основанием в отверстии днища и выполнен
З ) с осевым сквозным каналом.
2. Пылеуловитель по п.1, о т— л и ч а ю шийся тем, что устройство для ввода вспомогательного периферийного потока газа выполнено
ia виде улитки и установленной, между
З стенками вихревой камеры и выхлопной трубы винтовой направляющей.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
4() 9 443366667777,, кклл. . В В 004 4 С С 33//0066, 1969.
2. Патент Англии 9 1358904, кл. В 2 Р, 1974.
3. Патент ФРГ Р 1407992р кл. В 04 С 3/00, 1973 (прототип).
