Гидроциклонная установка для сгущения пульпы
Иллюстрации
Реферат

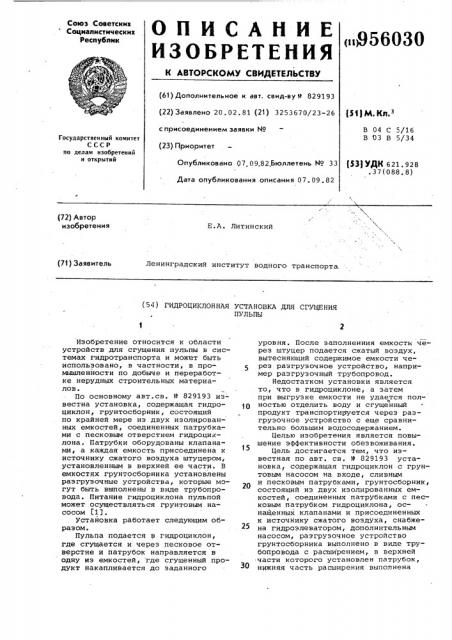

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
< 856030 (61) Дополнительное к авт. сеид-ву Р 829193 (22) Заявлено 20.02.81 (21) 3253670/23-26
51)М Кп з с присоединением заявки М
В 04 С 8/16
В 03 В 5/34
Государственный комитет
СССР по делам изобретений и открытий (23) Приоритет
Опубликовано 07. 09.82.Бюллетень М9 33
Дата опубликования описания 07.09.82 (53) УДК 621. 928 .37(088.8) (72) Автор изобретения
E À. Литинский (71) Заявитель
Ленинградский институт водного транспорта. (51) ГИДРОЦИКЛОННАЯ УСТАНОВКА ДЛЯ СГУЦЕНИЯ
ПУЛЬПЫ
Изобретение относится к области устройств для сгущения пульпы в системах гидротранспорта и может быть использовано, в частности, в промышленности по добыче и переработке нерудных строительных материалов.
По основному авт.св. 9 829193 из- вестна установка, содержащая гидроциклон, грунтосборник, состоящий по крайней мере из двух изолированных емкостей, соединенных патрубками с песковым отверстием гидроциклона, Патрубки оборудованы клапанами, а каждая емкость присоединена к источнику сжатого воздуха штуцером, установленным в верхней ее части. В емкостях грунтосборника установлены разгрузочные устройства, которые могут быть выполнены в виде трубопровода. Питание гидроциклона пульпой может осуществляться грунтовым насосом (13.
Устайовка работает следующим образом.
Пульпа подается в гидроциклон, где сгущается и через песковое отверстие и патрубок направляется в одну из емкостей, где сгущенный продукт накапливается до заданного уровня. После заполненния емкости через штуцер подается сжатый воздух, вытесняющий содержимое емкости через разгрузочное устройство, например разгрузочный трубопровод.
Недостатком установки является то, что в гидроциклоне, а затем при выгрузке емкости не удается полностью отделить воду и сгущенный продукт транспортируется через разгрузочное устройство с еще сравнительно большим водосодержанием.
Целью изобретения является повышение эффективности обезвоживания.
Цель достигается тем, что известная по авт. св. М 829193 установка, содержащая гидроциклон с грунтовым насосом на входе, сливным и песковым патрубками, грунтосборник, состоящий из двух изолированных емкостей, соединенных патрубками с песковым патрубком гидроциклона, оснащенных клапанами и присоединенных к источнику сжатого воздуха, снабжена гидроэлеватором, дополнительным насосом, разгрузочное устройство грунтосборника выполнено в виде трубопровода с расширением, в верхней части которого установлен патрубок, нижняя часть расширения выполнена,956030
10 воздухопроницаемой, при этом патрубок соединен с гидроэлеватором, а сливной патрубок гидроциклона вЂ, с всасывающим трубопроводом дополнительного насоса и напорным трубопроводом гидроэлеватора, а нагнета- 5 тельный трубопровод дополнительного насоса — с соплом гидроэлеватора.
На фиг. 1 представлена установка, общий вид; на фиг. 2 — вид А на фиг. 1.
Установка состоит иэ гидроциклона 1, грунтосборника, состоящего из двух емкостей 2, соединенных с песковым патрубком гидроциклона патрубками 3. Количество емкостей 15 может быть больше двух и определяется требованиями к равномерности работы установки. Патрубки 3 оборудованы клапанами 4. К грунтосборнику присоединены разгрузочные трубопроводы 5 с расширениями, которые могут быть снабжены затворами б.
В верхней части емкостей установлены штуцеры 7. Питающий патрубок гидроциклона соединен с грунтовым насосом 8 или другим источником питания пульпой. На расширении каждого разгрузочного трубопровода 5 сверху установлен патрубок 9, соединенный с гидроэлеватором 10 ° Гидроэлеватор 10 соединен с напорным трубопроводом
11 насоса 12, всасывающий трубопро, вод 13 которого подключен к сливному патрубку 14 гидроциклона. Напорный трубопровод 15 гидроэлеватора 10 в свою очередь, соединен со сливным патрубком 14 гидроциклона.
Установка работает следующим образом.
Пульпа подается насосом 8 в гидроциклон 1, где сгущается и через пес- 40 ковое отверстие гидроциклона подается через патрубок 3 в одну из емкостей 2, в которой накапливается до заданного уровня ° После заполне-. ния емкости через штуцер 7 подает- 45 ся сжатый воздух, клапан 4 закрыва- ется, затвор б открывается и пульпа транспортируется по разгрузочному трубопроводу 5. Сливающаяся по патрубку 14 вода отбирается насосом 12 и подается по трубопроводу 11 к соплу гидроэлеватора 10. При этом в разгрузочном трубопроводе 5 создается пониженное давление, в результате чего избыточная вода через патрубок 9 отсасывается из проходящей по трубопроводу сгущенной смеси и. удаляется гидроэлеватором по трубопроводу.15 в сливной патрубок 14.
Проходящий через воздухопроницаемую нижнюю часть трубопровода 5 воздух вытесняет жидкость из пор сгущенной пульпы и способствует более глубокому ее обезвоживанию.
В результате, сгущенная в гидроциклоне и грунтосборнике пульпа дополиительно обезвоживается и покидает разгрузочный трубопровод со значительно меньшим содержанием влаги.
Формула изобретения
Гидроциклонная установка для сгущения пульпы по авт. св. 9 829193, отличающаяся тем, что, с целью повышения эффективности обезвоживания, она снабжена гидроэлеватором, дополнительным насосом, разгрузочное устройство грунтосборника выполнено в виде трубопровода с расширением, в верхней части. которого установлен патрубок, нижняя часть расширения выполнена воздухопроницаемой, при этом патрубок соединен с гицроэлеватором, сливной патрубок гидроциклона - с всасывающим трубопроводом дополнительного насоса и напорным трубопроводом гидроэлеватора, а нагнетательный трубопровод дополнительного насоса — с соплом гидроэлеватора.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Р 829193, кл. В 03 В 5/34, 1978.
