Способ волочения пучка проволоки

Способ волочения пучка проволоки

Иллюстрации

Показать все

Реферат

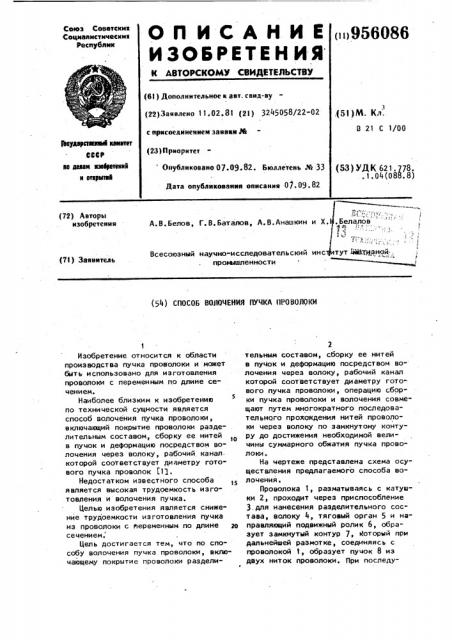

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическик республик

<и>956086 (61) Дополнительное к авт. свид-ву (22) Заявлено 11. 02. 81 (21) 3245058/22-02,(53)M. Кл.

В 21 С 1/00 с присоединением заявки М (23) Приоритет

61вЮаРставквы11

CCCP ва лавам ювбретеккк и еткрытай (53) УДК 621. 778.. 1. 04 (088. 8) Опубликовано 07.09.82. Бюллетень № 33

Дата опубликования описания 07. 09 . 82

I . Бел.алов .ф Al

Т" (72) Авторы изобретения

А.В.Белов, Г.В.Баталов, А.В.Анащкин и Х

I 1! тут ЬЖщэной .

Всесоюзный научно-исследовательский инс промышленности (71) Заявитель (54) СПОСОБ ВОПОЧЕНИЯ ПУЧКА ПРОВОЛОКИ

Изобретение относится к области производства пучка проволоки и может быть использовано для изготовления проволоки с переменным по длине сечением.

Наиболее близким к изобретению по технической сущности является способ волочения пучка проволоки, включающий покрытие проволоки разделительным составом, сборку ее нитей в пучок и деформацию посредством волочения через волоку, рабочий канал. которой соответствует диаметру готового пучка проволок (13.

Недостатком известного способа является высокая трудоемкость изготовления и волочения пучка.

Целью изобретения является сниже" ние трудоемкости изготовления пучка из проволоки с яеременным по длине щ сечением.

Цель достигается тем, что по способу волочения пучка проволоки, включающему покрытие проволоки разделиФ

2 тельным составом, сборку ее нитей в пучок и деформацию посредством волочения через волоку, рабочий канал которой соот ветствует диаметру готового пучка проволоки, операцию сборки пучка проволоки и волочения совмещают путем многократного последовательного прохождения нитей проволоки через волоку по замкнутому контуру до достижения необходимой величины суммарного обжатия пучка проволоки.

На чертеже представлена схема осуществления предлагаемого способа волочения.

Проволока 1, разматываясь с катуаки 2, проходит через приспособление

З.для нанесения разделительного состава, волоку 4, тяговый орган 5 и направляющий подвижный ролик 6, образует замкнутый контур 7, Который при дальнейшей размотке, соединяясь с проволокой 1, образует пучок 8 из двух ниток проволоки. При последу3 956086 ющей непрерывной размотке проволоки

1, когда пучок 8 станет по сечению больше рабочего диаметра волоки „ 4, начнется процесс деформации.,Увеличение количества ниток проволоки в пучке 8 лродолжается до тех пор, пока пучок 8 не достигнет необходимой величины суммарного обжатия.

Составитель В. Толстых

Редактор О.Юркова Техред Л. Пекарь КорректорМ.Демчик

93 11 Тираж 5 Подпи сное

ВНИИПИ Государственного комитата СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 аказ

Филиал ППП Патент"., г. Ужгород, уа. Проектнав, Компенсация вытяжки пучка 8 в процессе волочения осуществляется движением направляющего ролика 6 с фрикционным приводом.

Предлагаемый способ волочения позволит поручить экономичную проволоку для производства прозолочной фибры для .армирования бетона, а также для изготовления сверхдлинных сужающихся канатов.

Экономический эффект изобретения

=оставит в год 12 млн. руб.

4 формула изобретения

Способ волочения пучка проволоки, включающий покрытие проволоки разделительным составом, сборку ее нитей в пучок и деформацию посредством волочения через волоку, рабочий канал которой соответствует диаметру готового пучка проволок,. о т л и ч .аю шийся тем, что, с целью сни10 жения трудоемкости изготовления пучка из проволок с переменным по длине сечением, операции сборки пучка проволок и волочения совмещают путем многократного последовательного s прохождения нити проволоки через волоку по замкнутому контуру до достижения необходимой величины суммарного обжатия пучка проволок..

Источники информации, в принятые во внимание при экспертизе

1. Патент США и 4027511, кл. 72-41, опублик. 1977.
