Cmas Советских Социалистических

Республик

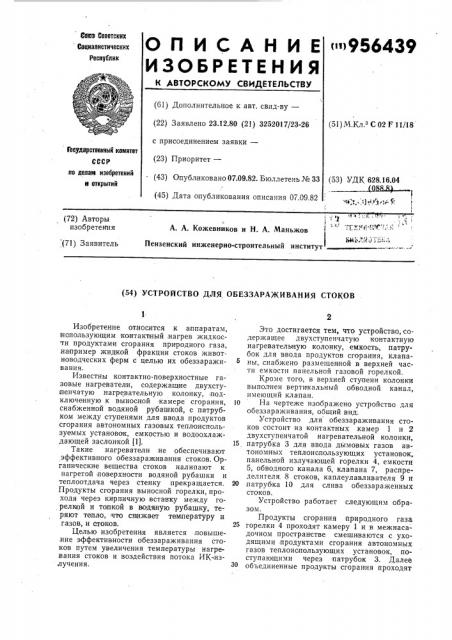

О П И С А Н И Е >956439

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-вувЂ” (22) Заявлено 23.12.80 (21) 3252017/23-26 (51)М.Кл.з C02F II/18 с присоединением заявкивЂ” (23) ПриоритетвЂ” (43) Опубликовано 07.09.82. Бюллетень № 33 (53) УДК 628.16.04

Государственный комитет

СССР ло делам изобретений а открытий (45) Дата опубликования описания 07.09.82

А. А. Кожевников и Н. А. Маньжов

Пензенский инженерно-строительный институт (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБЕЗЗАРАЖИВАНИЯ СТОКОВ

Изобретение относится к аппаратам, использующим контактный, нагрев жидкости продуктами сгорания природного газа, например жидкой фракции стоков животноводческих ферм с целью их обеззараживания.

Известны контактно-поверхностные газовые нагреватели, содержащие двухступенчатую нагревательную колонку, подключенную к выносной камере сгорания, снабженной водяной рубашкой, с патрубком между ступенями для .ввода продуктов сгорания автономных газовых теплоиспользуемых установок, емкостью и водоохлаждающей заслонкой (1).

Такие нагреватели не обеспечивают эффективного обеззараживания стоков. Органические вещества стоков налипают к нагретой поверхности водяной рубашки и теплоотдача через стенку прекращается.

Продукты сгорания выносной горелки, проходя через кирпичную вставку между горелкой и топкой в водяную рубашку, теряют тепло, что снижает температуру и газов, и стоков.

Целью изобретения является, повышение эффективности обеззараживания стоков путем увел|ичения температуры нагревания стоков и воздействия потока ИК-излучения.

Это достигается тем, что устройство, содержащее двухступенчатую контактную нагревательную колонку, емкость, патрубок для ввода продуктов сгорания, клапаны, снабжено размещенной .в верхней части емкости панельной газовой горелкой.

Кроме того, в верхней ступени колонки выполнен вертикальный обводной ка нал, имеющий клапан.

lo На чертеже изображено устройство для обеззараживания, общий вид;

Устройство для обеззараживания стоков состоит из контактных камер 1 и 2 двухступенчатой нагревательной колонки, 15 патрубка 3 для ввода дымовых газов автономных теплоиспользующих установок, панельной излучающей горелки 4, емкости

5, обводного канала 6, клапана 7, распределителя. 8 стоков, каплеулавливателя 9 и

20 патрубка 10 для слива обеззараженных стоков.

Устройство работает следующим образом.

Продукты сгорания природного газа

25 горелки 4 проходят камеру 1 и:в межнасадочном пространстве смешиваются с уходящими продуктами сгорания автономных газов теплоиопользующих установок, поступающими через патрубок 3. Далее объединенные продукты сгорания проходят

956439 камеру 2, каплеулавливатель 9 и удаляются из устройства.

Стоки подаются через распределитель

8, проходят последовательно камеры 2 и 1, нагреваются до температуры, близкой к температуре адиабатического насыщения продуктов сгорания,,проходящ|их через камеру 1, и поступают в ем кость 5, где догреваются до заданной температуры за счет радиационного тепла. горелки 4, которая основную энергию отдает в виде

ИК-излучения, и выдерживаются под tIQтоком ИК-лучей до полного обеззараживания. В качестве горелыи ИК-излучения можно использовать горелку ГБПш, керам ическая поверхность котс рой нагревается до 1100 С и излучает 70 вЂ” 75% тепла ра,диацией.

Стоки, проходя по емкости 5 тонким слоем, догреваются до заданной температуры тепло.» горелки и обеззараживаются потоком ИК-лучей. Время облучения потоком ИК-лучей определяется временем дегельминтизации и дезинфекции стоков при заданной температуре их нагревания B емкости 5.

Гаоаритные размеры контактной камеры определяются из расчета нагревания стоков до температуры на 2 вЂ” 3 С меньше температуры адиабатического насыщения продуктов сгорания, поступающих в контактную насадку от .панельной горелки.

Регулирование температуры и теплопроизводительности камеры 2 осуществляется с помощью канала 6 и клапана 7.

Пропуская часть дымовых газов через канал 6, можно снизить относительную влажность продуктов сгорания за теплообменником и предотвратить выпадвние воды в дымоходе. ,Использование устройства для обеззараживания стоков животноводческих ферм позволяет организовать оборотное водоснабжение ферм, что дает большой экономический эффект. При этом основной расход тепла на обеззараживание стоков по5 крывается за счет утилизации тепла отходящих дымовых газов котлов и печей.

Исследования на стоках животноводческой фермы Панкратовского свинооткормочного комплекса Пензенской области показали, что себестоимость тепловой обработки стоков предложенным методом снижается с 40,2 коп/т при использовании пара котельной до 4 5 коп/т, т. е. на

35,7 коп/т, а при увеличении производительности установки против расчетной себестоимость тепловой обработки можно довести до 2,5 коп/т.

Формула изобретения

1. Устройство для обеззараживания стоков, содержащее двухступенчатую контактную,н",ãðåâàòåëüíóþ колонку, емкость, патрубок для ввода продуктов сгорания, 25 кла паны, отличающееся тем, что, с целью повышения эффективности обеззараживания путем увеличения температуры нагревания стоков и воздействия потока инфракрасного излучения, оно снабжено

30 размещеиной в верхней части емкости панельной газовой горелкой.

2. Устройство по п. 2, о т л и ч а ю щ е ес я тем, что в верхней ступени колонки вы35 полнен вертикальный обводной канал, имеющий клапан.

Источник информации, принятый во внимание при экспертизе:

1. Авторское свидетельство СССР № 510627, кл. F 24 Н 1/46, 1973 (прототип).
