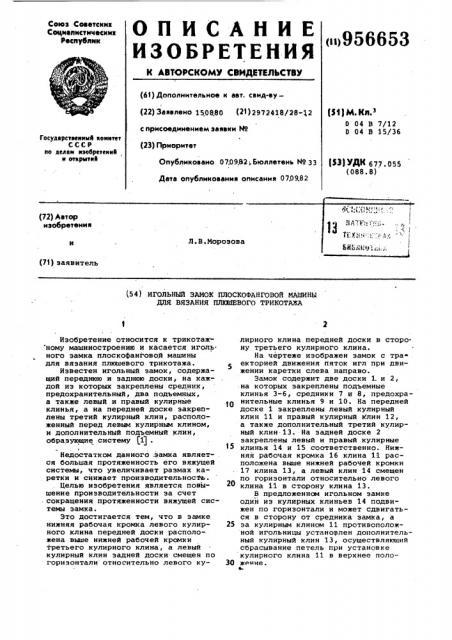

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюэ CcNOTckHx

Сециалистическии

Республик о11956653 (6f) Дополнительное к авт. сеид-ву— (22) Заявлемо 150880 (21) 2972418/28-12 с присоединением эаявки № (23) Приоритет

Опубликовано 07,09,82 Бюллетень ¹ 33

И11 м. Кл.

0 04 В 7/12

0 04 В 15/36

Государствеякый аомятет

СССР по делам яаобретеявй, к отарытяй

Р ) УЯК 677 ° 055 (088,8) Дата опубликования описания 0709.82 (72) Автор мэобрвтеми я

Л.В.Морозова (71) заявитель (541 ИГОЛЬНЫЙ ЗАМОК ПЛОСКОФАНГОВОЙ МАШИНЫ

ДЛЯ ВЯЗАНИЯ ПЛЮШЕВОГО ТРИКОТАЖА

Изобретение относится к трикотаж" ному машиностроению и касается иголь ного замка плоскофанговой машины для вязания плюшевого трикотажа.

Известен игольный замок, содержащий переднюю и заднюю доски, на каждой иэ которых закреплены средник, предохранительный, два подъемных, а также левый и правый кулирные клинья, а на передней доске закреплены третий кулирный клин, расположенный перед левым кулирным клином, и дополнительный подъемный клин, образующие систему (1j .

Недостатком данного .замка являет- . ся большая протяженность его вяжущей системы, что увеличивает размах каретки и снижает производительность.

Целью изобретения является повышение производительности эа счет сокращения протяженности вяжущей системы замка.

Это достигается тем, что в замке нижняя рабочая кромка левого кулирного клина передней доски расположена выше нижней рабочей кромки третьего кулирного клина, а левый кулирный клин задней доски смещен по горизонтали относительно левого кулирного клина передней доски в сторону третьего кулирного клина.

На чертеже изображен замок с тра5 екторией движения пяток игл при движении каретки слева направо.

Замок содержит две доски 1. и 2, на которых закреплены подъемные клинья 3-6, средники 7 и 8, предохранительные клинья 9 и 10. На передней доске 1 закреплены левый кулирный клин 11 и правый кулирный клин 12, а также дополнительный третий кулирный клин 13. На задней доске 2 закреплены левый и правый кулирные клинья 14 и 15 соответственно. Нижняя рабочая кромка 16 клина 1i расположена выше нижней рабочей кромки

17 клина 13, а левый клин 14 смещен по горизонтали относительно левого

20 клина 11 в сторону клина 13.

В предложенном игольном замке один из кулирных клиньев 14 подвижен по горизонтали и может сдвигаться в сторону от средника замка, а

25 за кулирным клином 11 противоположной игольницы установлен дополнительный кулирный клин 13, осуществляющий сбрасывание петель при установке кулирного клина 11 в верхнее поло30 же не.

956653

Основной нитеводитель на машине имеет с правой стороны удлиненную колодку для того, чтобы нить получали только иглы задней игольницы при движении каретки слева направо.

При вязании плюшевого переплетения игольный замок работает следующим образом.

На задней игольнице включаются в работу все иглы, в передней — по рисунку; основной нитеводитель, 10 прокладывающий нить на иглы обеих игольниц, заправляется плюшевой нитью, дополнительный, прокладывающий нить только на иглы задней иголь. ницы, заправляется грунтовой нитью.

Перед вязанием плюшевого переплетения кулирный, клин 14 сдвигают в сторону от средника замка, а кулирный клин 11 поднимают в верхнее положение. При этом, если каретка 2О движется справа налево, иглы передней игольницы провязывают петли из плюшевой нити, а иглы задней игольницы - иэ плюшевой и грунтовой нити.

При ходе каретки слева направо иглы задней игольннцы,поднятые клиньями

6 и 8, продолжают движение по прямой до клина 14, а иглы передней игольницы нить не захватывают, опускаются кулирным клином 11 на. неполную глубину кулирования,, но петель не сбрасывают. Далее иглы задней игольницы получают плюшевую и грунтовую нить и провязывают петли, а иглы передней игольницы после формирования петель иглами задней игольницы опускаются дополнительным кулирным клином 13 и сбрасы веют незамкнутые петли предыдущего ряда.

Таким образом, иглы выходят из 40 замка в обеих игольницах в обычном, опущенном положении.

Для осуществления сдвига кулирного. клина 14 на расстоянии 12 мм от центра паза для движения левого кулирного клина 14 задней игольницы ручной плоскофанговой машины МВ-80

5 класса профрезерован дополнительный паэ, который соединяется с сушествующим для того, чтобы клин 14 можно было возвратить в исходное положение. Минимальный сдвнг кулирного клина 14 определяется тем, что иглы задней игольницы попадают под его действие только тогда, когда крючки игл передней игольницы, опускаясь клином 11, достигают плоскости, в которой расположены иглы задней игольницы. Высота дополнительного клина 13 определяется тем, чтобы он производил опускание головок игл ниже отбойной линии, т.е. сбрасы. ванне петель с игл передней игольницы. Дополнительный клин 13 установлен так, чтобы кулирный клин 11 касался его в нижнем положении при максимальной глубине кулирования.

Это положение кулирного клина 11 показано на чертеже пунктиром.

Формула изобретение

Игольный замок плоскофанговой машины для вязания плюшевого трикотажа, содержащий переднюю и заднюю доски, на каждой из которых закреплены средник, предохранительный, два подъемных, а также левый и пра; вый кулирные клинья, и закрепленный на передней доске третий кулир-ный клин, расположенный перед левый кулирным клином, о т л и ч а юшийся тем, что, с целью повышения производительности машины путем сокращения протяженности ее вяжущей системы, нижняя рабочая кромка левого кулирного клина перед- ней доски расположена выше нижней рабочей кромки третьего кулирного клина, а левый кулирный клин задней доски смещен по горизонтали относительно левого кулирного клина передней доски в сторону третьего кулирного клина.

Источники информации, принятые во внимание при экспертизе

1. "Текстильная промышленность", 1980, Р 6, М., с. 40-41.
