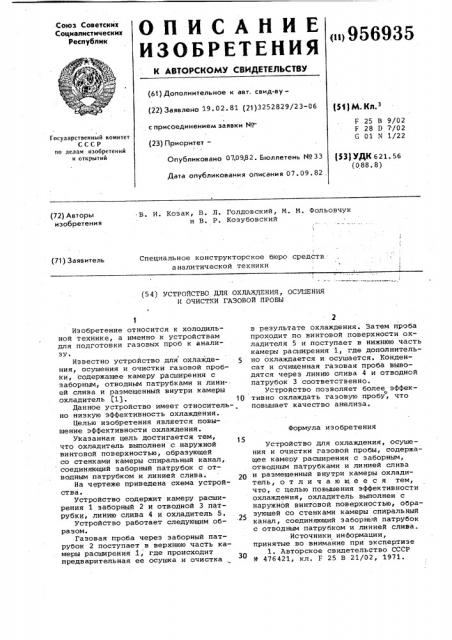

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

«i> 956935 ( Л, с.

Ф»

// = -= ф (61) Дополнительное к авт. свид-ву(51) М. Кп. (22) Заявлено 19.02,81 (21)3252829/23-06

F 25 В 9/02

F 28 D 7 /02

G N 1/22 с присоединением заявки Мо(23) Приоритет—

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621. 56 (088. 8) Опубликовано 07.0982. Бюллетень ¹ 33

Дата опубликования описания 07.09.82

В, И. Козак, В. Л. Голдовский, N. И. Фольовчук и В. P. Козубовский (72) Авторы изобретения

Специальное конструкторское бюро средств аналитической техники (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ, ОСУШЕНИЯ

И ОЧИСТКИ ГАЗОВОЙ ПРОБЫ

Формула изобретения

Изобретение относится к холодильной технике, а именно к устройствам для подготовки газовых проб к анализу.

Известно устройство для охлаждения, осушения и очистки газовой пробки, содержащее камеру расширения с заборным, отводным патрубками и лини-. ей слива и размещенный внутри камеры охладитель (1j.

Данное устройство имеет относительно низкую эффективность охлаждения.

Целью изобретения является повышение эффективности охлаждения.

Указанная цель достигается тем, что охладитель выполнен с .наружной винтовой поверхностью, образующей со стенками камеры спиральный канал, соединяющий заборный патрубок с отводным патрубком и линией слива.

На чертеже приведена схема устройства.

Устройство содержит камеру расширения 1 заборный 2 и отводной 3 патрубки, линию слива 4 и охладитель 5.

Устройство работает следующим образом.

Газовая проба через заборный патрубок 2 поступает в верхнюю часть камеры расширения 1, где происходит предварительная ее осушка и очистка в результате охлаждения. Затем проба проходит по винтовой поверхности охладителя 5 и поступает в нижнюю часть камеры расширения 1, где дополнитель5 но охлаждается и осушается. Конденсат и очищенная газовая проба выводятся через линию слива 4 и отводной патрубок 3 соответственно.

Устройство позволяет более эффеко

30 тивно охлаждать газовую пробу, что повышает качество анализа.

Устройство для охлаждения, осушения и очистки газовой пробы, содержащее камеру расширения с заборным, отводным патрубками и линией слива и размещенный внутри камеры охладитель, отличающееся тем, что, с целью повышения эффективности охлаждения, охладитель выполнен с наружной винтовой поверхностью, образующей со стенками камеры спиральный канал, соединяющий заборнь и патрубок с отводным патрубком и линией слива.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 476421, кл. F 25 В 21/02, 1971.
