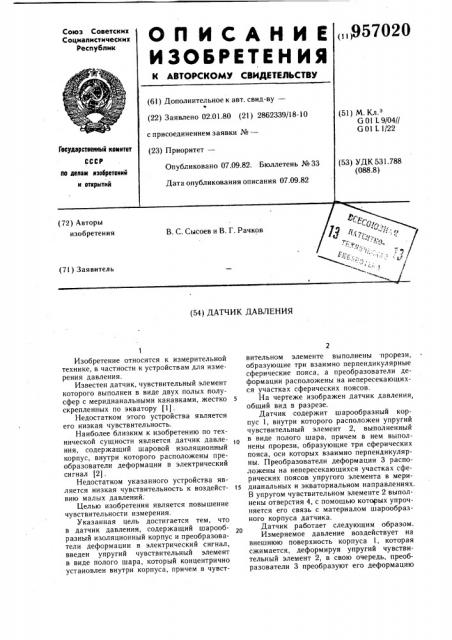

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 02.01.80 (21) 2862339/18-10 (51) М.К .

G 01 L 9/04//

G 01 L 1/22 с присоединением заявки №вЂ” (23) Приоритет—

Гееудерстееиимй кемитет

СССР (53) УДК 531 788 (088.8) Опубликовано 0709.82. Бюллетень №33

Дата опубликования описания 07.09.82 ло делам иэееретеиий и еткрмтий (72) Авторы изобретения

В. С. Сысоев и В. Г. Рачков (71) Заявитель (54) ДАТЧИК ДАВЛЕНИЯ

Изобретение относится к измерительной технике, в частности к устройствам для измерения давления.

Известен датчик, чувствительный элемент которого выполнен в виде двух полых полусфер с меридианальными канавками, жестко 5 скрепленных по экватору (1).

Недостатком этого устройства является его низкая чувствительность.

Наиболее близким к изобретению по технической сущности является датчик давления, содержащий шаровой изоляционный корпус, внутри которого расположены преобразователи деформации в электрический сигнал (2).

Недостатком указанного устройства является низкая чувствительность к воздейст- 15 вию малых давлений:

Целью изобретения является повышение чувствительности измерения.

Указанная цель достигается тем, что в датчик давления, содержащий шарооб- 20 разный изоляционный корпус и преобразователи деформации в электрический сигнал, введен упругий чувствительный элемент в виде полого шара, который концентрично установлен внутри корпуса, причем в чувствительном элементе выполнены прорези, образующие три взаимно перпендикулярные сферические пояса, а преобразователи деформации расположены на непересекающихся участках сферических поясов.

На чертеже изображен датчик давления, общий вид в разрезе.

Датчик содержит шарообразный корпус 1, внутри которого расположен упругий чувствительный элемент 2, выполненный в виде полого шара, причем в нем выполнены прорези, образующие три сферических пояса, оси которых взаимно перпендикулярны. Преобразователи деформации 3 расположены на непересекающихся участках сферических поясов упругого элемента в меридианальных и экваториальном направлениях.

В упругом чувствительном элементе 2 выполнены отверстия 4, с помощью которых упрочняется его связь с материалом шарообразного корпуса датчика.

Датчик работает следующим образом.

Измеряемое давление воздействует на внешнюю поверхность корпуса 1, которая сжимается, деформируя упругий чувствительный элемент 2, в свою очередь, преобразователи 3 преобразуют его деформацию

957020

1О

Формула изобретения

3 в электрический сигнал, который регистрируется с помощью вторичной аппаратуры.

Таким образом, использование предлагаемого датчика повышает чувствительность измерения давления в исследуемых средах за счет применения упругого элемента, чувствительного к малым механическим воздействиям.

Датчик давления, содержащий шарообразный изоляционный корпус и преобразователи деформации в электрический сигнал, 15

4 отличающийся тем, что, с целью повышения чувствительности измерения, в него введен упругий чувствительный элемент в виде полого шара, который концентрично установлен внутри корпуса, причем в чувствительном элементе выполнены прорези, образующие три взаимно перпендикулярных сферических пояса, а преобразователи деформации расположены на непересекающихся участках сферических поясов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 575507, кл. G Ol L 1/22, 1976.

2. Авторское свидетельство СССР № 356496, кл. G Ol L 9/04, 1971 (прототип).
