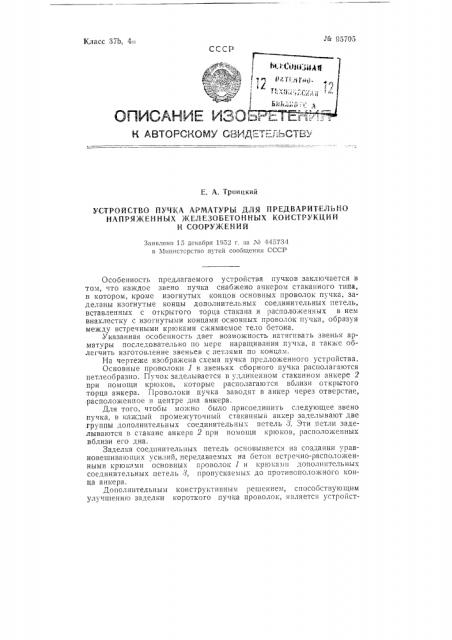

Л 95795
Класс 37Ь, 4„i
Е. A. Троицкий
УСТРОЙСТВО П УЧ КА АРМАТУРЫ ДЛЯ ПРЕД ВАРИТ ЕЛЬ HO
НАПРЯЖЕННЫХ )КЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИИ
И СООРУЖЕНИИ
Заявлено 15 декабря 1952 г. ва 1 445734 в Минпстсрство путей сообщения СССР
Особенность предлагаемого устройства пучков заключaåòñÿ в том, что каждое звено пучка снабжено ачкером стаканного типа, в котором, кроме изогнутых концов основных проволок пучка, заделаны изогнутые концы дополнительных соединительных петель, вставленных с открытого торца стакана и располо кенных в нем внахлестку с изогнутыми концами основных проволок пучка, образуя между встречными крюками сжимаемое тело бетона.
Указанная особенность дает возможность натягивать звенья арматуры последовательно по мере наращивания пучка, а также оолегчить изготовление звеньев с петлями по концам.
На чертеже изображена схема пучка предложенного устройства.
Основные проволоки 1 в звеньях сборного пучка располагаются петлеобразно. Пучок заделывается в удлиненном стаканном анкере 2 при помощи крюков, которые располагаются вблизи открытого торца анкера. Проволоки пучка заводят в анкер через отверстие, расположенное в центре дна анкера.
Для того, чтобы можно было присоединить следующее звено пучка, в каждый промежуточный стаканный анкер заделывают две .группы дополнительных соединительных петель 3. Эти петли заделываются в стакане анкера 2 при помощи крюков, расположенных вблизи его дна.
Заделка соединительных петель основывается на создании уравновешивающих усилий, передаваемых на бетон встречно-расположенными коюками основных проволок 1 и крюками дополнительных соединительных петель 3, пропускаемых до противоположного конца анкера.
Дополнительным конструктивным решением, способствующим улучшению заделки короткого пучка проволок, является устройст№ 95705 во опорного кольца 6. Кольцо б, приваренное вблизи открытого конца стакана анкера, вызывает реактивные усилия, заклинивающие массу бето?1а в горловине кольца.
11ри большом количестве в пучке как основных, так и дополнительных проволок петли располагаются ступенчато, Для соединения звеньев петля основных проволок заводится в промежуток между соединительными петлями другого звена и в образовавшиеся цилиндрические отверстия вставляются соединительные валики 4 и
5 из круглого железа.
Стыкование звеньев при помо.ци двух соединительных валиков, а следовательно, и ступенчатое расположение петель, вызвано необходимостью уменьшить ширину ветвей пучка и ширину соединительных петель с тем, чтобы все проволоки в пучке были pacHoJIo?KpHbI lIBpB I;Ip. 0 0cH II% LiIcB и I i 06bf петли насаживались на соединительные валики под прямым углом. Зто относится к достаточно мощным пучкам с количеством проволок около 40 штук.
Ввиду разных радиусов закругления ступенчатых петель соединительныи валик 4 имеет диаметр меньше диаметра валика о, iëÿ удобства насаживания наружных петель пучка на валик 4 на этот валик надевается отрезок трубы 7 соответствующего диаметра.
Соединительные валики 4 и о представляют собой обрезки круглого железа требуемого диаметра. Для фиксирования положения петель на концах валиков устанавливают шпильки. По концам сборного пучка укрепляются анкеры известного типа — стаканный анкер 8 и сборный стержневой анкер 9.
Сборные пучки предназначаются главным образом для использования в сборных предварительно напряженных конструкциях с постепенно уменьша ощимися вдоль пролета усилиями, например, в сборны. консольных конструкциях.
Предмет изобретения
1. Устройство пучка арматуры для предварительно напряженных
?ке.чезобетонных конструкций и сооружений, наращиваемого по длине звеньями, соединяемыми между собой при помощи поперечных в".,ëèков, вставляемых в концевые петли звеньев, отличаю щееся тем, что, с целью получения возможности натягивать звенья арматуры последовательно по мере наращивания пучка, а также для облегчения изготовления звеньев с петлями по концам, каждое звеНо пу.чка снабжено анкером стаканного типа, в котором, кроме изогнутых концов основных проволок пучка, заделаны изогнутые концы дополнительных соединительных петель, вставленных с открытого торца стакана и расположенных в нем внахлестку с изогнутыми концами основных проволок пучка, образуя между встречными крюками сжимаемое тело бетона.
2. Форма выполнения устройства по п. 1, отличающаяся тем, что внутри анкерного стакана у открытого торца его прикреплено кольцо для более прочного закрепления бетона в стакане.
