Стереорентгенографический аппарат

Патент 957152

Авторы

Иллюстрации

Показать все

Реферат

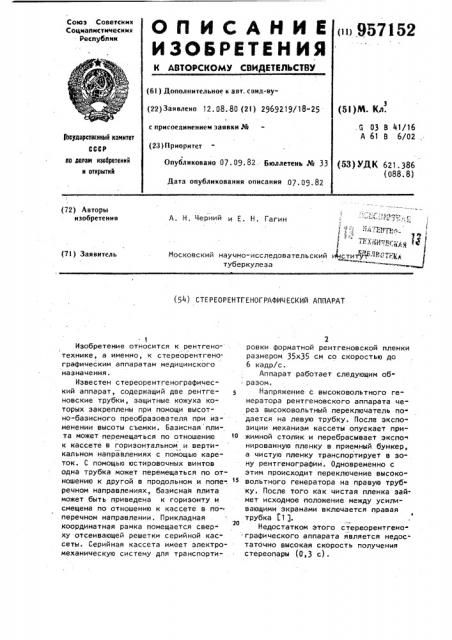

пп 957152

Союз Советских

Социалистических

Республик

ОПИСЛНИИ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву(22) Заявлено 12. 08. 80 (21) 2969219/18-25 с прнсоелинением заявки ¹ (23) Приоритет

Опубликовано 07. 09. 82 - Бюллетень № 33

Дата опубликования описания 07. 09. 82 (SI)NL. Кл, . G 03 В 41/16

А 61 В 6/02 .

1осударстеенный комитет

СССР (53) УДК 621 386 (088.8) ао делам изобретений и открытий (72) Авторы изобретения

А. Н. Чернии и Е. Н. Гагин, А . ЩТРп ХЕК g !т

Московский научно-исследовательский и4сти Ж 1Р туберкулеза (71) Заявитель (54) СТЕРЕОРЕНТГЕНОГРАФИЧЕСКИЙ АППАРАТ

Изобретение относится к рентгено" технике, а именно, к стереорентгено графическим аппаратам медицинского назначения.

Известен стереорентгенографический аппарат, содержащий две рентгеновские трубки, защитные кожуха которых закреплены при помощи высотно-базисного преобразователя при изменении высоты съемки. Базисная плита может перемещаться по отношению к кассете в горизонтальном и вертикальном направлениях с помощью кареток ° С помощью юстировочных винтов одна трубка может перемещаться по отношению к другой в продольном и попе-. речном направлениях, базисная плита может быть приведена к горизонту и смещена по отношению к кассете в поперечном направлении. Прикладная координатная рамка помещается свер" ху отсеивающей решетки серийной кассеты. Серийная кассета имеет электромеханическую систему для транспорти2 ровки форматной рентгеновской пленки размером 35х35 см со скоростью до б кадр/с.

Аппарат работает следующим об" разом.

Напряжение с высоковольтного генератора рентгеновского аппарата через высоковольтный переключатель по" дается на левую трубку. Посла экспозиции механизм кассеты опуекает при О жимной столик и перебрасывает экспо нированную пленку в приемный бункер, а чистую пленку транспортирует в зону рентгенографии. Одновременно с этим происходит переключение высоковольтного генератора на правую труб" ку. После того как чистая пленка займет исходное положение между усиливающими экранами включается правая трубка Г1 ).

Недостатком этого стереорентгено.графического аппарата является недостаточно высокая скорость получения стереопары (0,3 с).

957152

Известно, что для получения по стереопаре снимков качественной стереоскопической модели необходимо, чтобы левый и правый снимки были выполнены в один физический момент.

В рентгенологии строго выполнить это условие черезвычайно сложно, поэтому, как правило, стереопарные рентгеновские снимки получают путем поочередной съемки объекта левой и правой трубками. В большинстве случаев этот метод позволяет получить хорошее стереоскопическое изображение. Однако при регистрации быстро протекающих процессов, например при ангиографии, начинает сказываться временной интервал между экспозициями левого и правого снимкор. Так при использовании известного стереорентгенографического аппарата, интервал между левым и правым снимками составляет 0,15 с. При артериальной ангиографии, когда скорость выброса контрастного вещества 25-30 мл/с, за

0,15 с контрастное вещество в сосудах сместится более чем на 1 см, что естественно изобразится на втором снимке стереопары и вызовет искажение стереоскопической модели.

Известен также способ рентгенов- ской съемки с использованием нескольких расположенных друг за другом по ходу рентгеновского пучка рентгеночувствительных элементов с управляемой чувствительностью, в качестве которых использованы рентгеновские плен5 ки, помещенные в обкладках конденсаторов, причем во время каждой экспозиции системы коммутации синхронизирует включение и отключение рент4О геновской трубки с управлением чувствительности рентгеновских пленок (2 ), Недостатком такого способа является необходимость использования дорогостоящих рентгеновских пленок, 45 причем в случае его использования для получения стереоскопических изображений имеет место получение искаженного изображения в результате частичной засветки той пленки, чувствительность которой не повышается во время соответствующей экспозиции.

Наиболее близким к изобретению является стереорентгенографический аппарат, содержащий две рентгеновские трубки, два расположенных друг за другом по ходу пучков рентгенорского излучения трубок управляемых преоб-, разователя рентгеновского излуче"

4 ния, выполненные в виде селективных фильтров и средств визуализации изображения, и средства коммутации, связанные с рентгеновскими трубками и средствами управления преобразователями (3 .

Недостатком известного аппарата является то, что для наблюдения стереоскопического изображения требуется непрерывное облучение пациента (при поочередной работе рентгеновских .трубок), что приводит к значительным лучевым нагрузкам.

Цель изобретения - снижение дозы облучения.

Поставленная цель достигается тем, что в стереорентгенографическом аппарате, содержащем две рентгеновские трубки, два расположенных друг за другом по ходу пучков рентгеновского излучения трубок управляемых преобразователя рентгеновского излучения и средства коммутации, связанные с рентгеновскими трубками и средствами управления преобразователями, последние выполнены в виде запоминающих экранов с управляемой чувствительностью и в аппарат дополнительно введен рентгеновский растр, установленный между экранами и ориентированный на фокус одной из трубок.

На фиг. 1 показана схема стереорентгенографического аппарата; на фиг. 2 - вид А на фиг. 1.

Стереорентгенографический àïïàрат содержит две идентичные рентгеновские .трубки 1 и 2, электрически подключенные к генератору 3, имеющему два высоковольтных выхода, включение которых производится с пульта

4 управления вручную или автоматически.

Пациент 5 располагается в зоне стереоскопического перекрытия на деке предметного стола б. Под декой предметного стола 6 находится рентгеновский растр 7 и кассета 8. (ассета 8 имеет рентгенозащитный и светонепроницаемый корпус 9, в верхней части которого имеется квадратный вырез - входное окно 10, закрытое шторкой ll из рентгенопрозрачного и светонепроницаемого материала, например алюминия. Внутри корпуса

9 кассеты 8 под входным окном 10 закреплены два плоских запоминающих экрана. Верхыий запоминающий экран

12 имеет основу 13, изготовленную из материала, слабо поглощающего

5 9571 рентгеновское излучение, например алюминия, на которую нанесен люминофор 14 (цинк-кадмий сульфид, активированный марганцем}. Нижний экран

15 имеет стальную основу 16, на которую нанесен люминофор 17, аналогичный по составу люминофору 14 верхнего запоминающего экрана 12. Между запоминающими экранами 12 и 15 установлен дополнительный рентгеновский растр 18, свинцовые ламели 19 которого расположены перпендикулярно базису съемки с наклоном к фокусному пятну рентгеновской трубки l (ориентированы на фокусное пятно). Запо- 15 минающие экраны 12 и 15 подключены через коммутатор 20 к источнику 21 постоянного электрического напряжения. Коммутатор 20 электрически соединен с пультом управления. 20

Стереорентгенографический аппарат работает следующим образом.

Перед съемкой пациент 5 располагается на деке предметного стола 6 таким образом, чтобы исследуемая об" 25 ласть, например легкие, находилась в зоне стереорентгенографического перекрытия . После необходимой .подготовки пациента 5 в соответствии с методикой рентгенографического иссле- зв дования, по команде с пульта 4 управления через коммутатор 20 от источника 21 подается напряжение на нижний запоминающий экран 15, после чего включается рентгеновская трубка 1.

Далее подается напряжение на верхний запоминающий экран 12 и включается правая рентгеновская трубка 2.

После экспозиции электрический потенциал с запоминающих экранов не от- 4 ключается. Изображение объекта, заре(52 6 гистрированное на запоминающем экране, сохраняется в течение 30 минут.

Для анализа полученного изображения запоминающие экраны в затемненном помещении извлекаются из кассеты

8 без отключения напряжения и помещаются в снимкодержатели стандартного стереонегатоскопа. Стереоскопи- ческое изображение анализируется при отсутствии лучевого воздействия на пациента.

Формула изображения

Стереорентгенографический аппарат, содержащий две рентгеновские трубки, два расположенных друг за другом по ходу пучков рентгеновского излучения трубок управляемых преобразователя рентгеновского излучения и

1 средства коммутации, связанные с рентгеновскими трубками и средствами управления преобразователями, о тл и ч а ю шийся тем, что, с целью снижения дозы облучения, преобразователи выполнены в вйде запоминающих экранов с управляемой чувствительностью и в аппарат введен рентгеновский растр, установленный меж" ду экранами и ориентированный на фокус одной из трубок.

Источники информации, принятые во внимание при экспертизе . 1. Авторское свидетельство СССР

N 372994, кл. А 61 В б/02, 1971.

2. Авторское свидетельство СССР 519677, кл. G 03 B 41/16, 1974.

3. Выложенная заявка ФРГ

У 2040963, кл. 21G 19/Îlопублик.

1971 (прототип).

957152

1Ф 17

Составитель К. Кононов

Редактор Л. Филиппова Техред С.Мигунова Корректор 0. Билак

Заказ 6595/35 Тираж 488 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

ll3035, Москва, N-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
