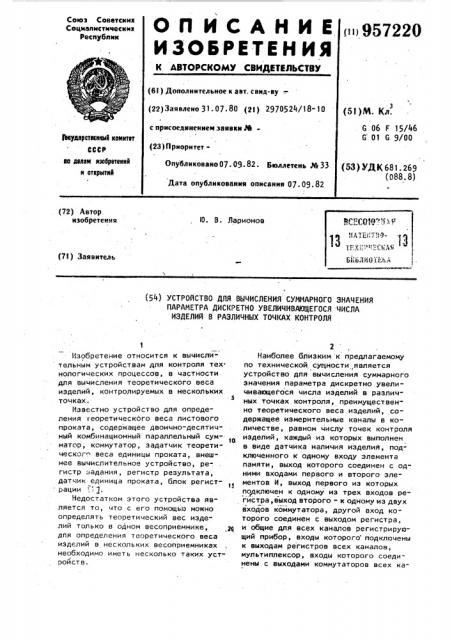

Изобретение относится к вычислительным устройствам для контроля тех нологических процессов, в частности для вычисления теоретического веса иэделий, контролируемых в нескольких

5 точках.

Известно устройство для определения теоретического веса листового проката, содержащее двоична-десятичный комбинационный параллельный сум- ® матор, коммутатор, задатчик теоретическог веса единицы проката, внешнее вычислительное устройство, регистр задания, регистр результата, датчик единица проката, блок регист1 рации

Недостатком этого устройства является то, что с его помощью можно определять теоретический вес изделий только в одном весоприемнике, щ дпя определения теоретического веса изделий в нескольких весоприемниках необходимо иметь несколько таких устройств.

Наиболее близким к предлагаемому по технической, сущности,,является устройство для вычисления суммарного значения параметра дискретно увеличивающегося числа изделий в различных.точках контроля, преимущественно теоретического веса изделий, содержащее измерительные каналы в количестве, равном числу точек контроля иэделий, каждый иэ которых выполнен в виде датчика наличия изделия, подключенного к одному входу элемента памяти, выход которого соединен с одними входами первого и второго элементов И, выход первого из которых подключен к одному иэ трех входов регистра,выход второго - к одному иэ двух входов коммутатора, другой вход которого соединен с выходом регистра, и общие для всех каналов регистрирующий прибор, входы которого подключены к выходам регистров всех каналов, мультиплексор, входы которого соединены с выходами коммутаторов всех ка3 . 95722 налов, многовходовой элемент ИЛИ, связывающий выходы элементов памяти всех каналов с одним из входов элемента запрета, через другой вход которого генератор импульсов соединен с други- :1 ми входами вторых элементов И всех каналов, и сумматор, один вход которо" го соединен с .выходом мультиплексора, другой вход — с задатчиком теоретического веса единицы изделия, à ebt- 10 ход - с другими входами регистров, третьи входы которых соединены с входом первоначальной установки, который через один из входов двухвходовой схемы И!И связан с другими входами элементов памяти всех каналов(2 )

Недостатки устройства заключаются в его неудовлетворительном быстродействии, а также в его сложности.

В устройстве для определения пара- 2О метра, например теоретического веса, необходимы два такта частоты генератора импульсов. Сложность устройства обусловлена, в частности, наличием в нем распределителя импульсов, формирователя сигналов сброса.

Цель изобретения — увеличение быстродействия и упрощение устройства.

Поставленная цель достигается тем, что в устройство введены два элемента задержки, причем вход первого элемента задержки связан с выходом элемента запрета, выход первого элемента задержки подключен к другим входам первых элементов I) всех каналов и к входу второго элемента задержки, выход которого соединен с другим входом двухвходовой схемы ИЛИ.

На фиг. 1 представлена структурная схема устройства; на фиг. 2 - график, поясняющий его работу. ао

Устройство для определения теоретического веса изделий содержит датчики 1.1-1.К единицы изделия, элементы 2.1-2.!< памяти, первый элемент 3 задержки, второй элемент 4 задержки, схему ИЛИ 5, вход 6 начальной установки, регистры 7. 1-7. К. элемент 8 запрета, генератор 9 импульсов, многовходовой элемент ИЛИ 10, группу первых элементов И 1 1. 1- 1 1. К, группу вторых элементов И 12.1-12.К, задатчик 13 теоретического веса единицы изделий, коммутаторы 14. 1-14.К регистрирующий прибор 15, мультиплексор 16, который выдает появляющуюся на одном из его К входов информацию веса на один его выход, причем если на одном из его входов появляется

О. 4 йнформация, то на других входах она должна отсутствовать и параллельный комбинационный сумматор 17.

Устройство работает следующим образом.

Подачей импульса на вход 6 начальной установки осуществляется приведение устройства в исходное состояние. По переднему фронту этого импульса обнуляются регистры 7. 1-7.К и элементы 2. 1-2.K памяти (через элемент ИЛИ 5 ).

Пусть изделие появилось в К-ом весоприемнике (весоприемники не показаны ).

При этом срабатывает датчик 1.К и на его выходе появляется потенциал, по переднему фронту которого устанав.ливается в "1" элемент 2.!< памяти (фиг.2а), что приводит к появлению разрешающего потенциала на вторых входах элементов И 11.!(и 12.К, а через элемент ИЛИ 10 - к появлению разрешающего потенциала на входе элемента 8 запрета, который разрешает прохождение импульсов генератора 9 (фиг.2б).

Импульсный сигнал с генератора

9 (фиг.2в) поступает на первые входы всех элементов И 12.1-12.К и на вход элемента 3 задержки.

На. выходе элемента И 12. К вырабатывается строб коммутации, так как на его втором входе имеется "1".

Этот строб попадает на коммутатор

14.К, который выдает информаць,ю, записанную в регистре 7.К на мультиплексор 16.

С выхода мультиплексора 16 информация, записанная в регистре 7.К, поступает в сумматор 17, где она суммируется с информацией, поступающей с задатчика 13.

Предположим, что вес единицы изделия равен.14,2 кг.

Информация о результате суммирования постоянно присутствует на входах всех регистров 7..1-7.К, а записывается только в тот регистр, на другой вход которого приходит строб записи.

В рассматриваемом случае результат суммирования равен 14.2 кг, так как нулевая информация регистра 7.К просуммировалась с весом единицы изделия 14,2 кг.

Через время задержки т элемента

3, которое выбирается исходя из наибольшего времени, необходимого для

957220 получения новой информации на входах регистра, на выход элемента 3 фиг. 2ъ) появляется. импульс, который поступает на вход элемента 4 задержки и на первые входы всех элементов И 11. 1И 11.К, в результате чего вырабатывается строб записи, в данном случае на регистр 7.К.

По приходу переднего фронта этого строба записи в регистре 7.К запи- 1в шется информация о весе, равном 14,2кг.

Спустя время задержки элемента

4 задержки, которое выбирается равным наибольшему времени, необходимому для записи информации в регист- 15 ры, на выходе элемента 4 задержки (фиг.2д ) появляется импульс, который поступает на второй вход схемы ИЛИ 5, а с ее выхода — на входы начальной установки элементов 2.1-2.1(памяти, в результате чего элемент 2.I(памяти устанавливается в исходное состояние.

При этом снимается разрешающий потенциал с входа элемента 8 запрета, а следовательно и на его выходе. После этого исчезают импульсы на выходах э.пементов 3 и 4 задержки и импульс начальной установки. На переходные процессы, перечисленные после окончания времени ь, необходимо время

7 (фиг.2 ). На этом процесс определения теоретического веса в I(-ом весоприемнике заканчивается.

Длительность импульсов генератора

9 должна быть не меньше суммы ь + +Li . 35

При поступлении следующего импульса с датчика 1.(< единицы изделия работа устройства повторяется и в регистре 7.К записывается информация . о весе, равном 28,4 кг. ео

Работа устройства при определении веса изделий в других весоприемниках аналогична описанной для К-го весоприемника.

Необходимо отметить, что если учитывать переходные процессы только в электронных элементах устройства, то возможна его работа и без второго элемента задержки. В этом случае выход первого элемента задержки соединяется с вторым входом первого элемента ИЛИ.

Однако при реализации устройства на элементной базе с высоким быстродействием, переходные процессы в элементах которой сравнимы с задержкой, вносимой монтажными элементами для повышения надежности необходимо использование второго элемента задержки.

Технико-экономическая эффективность предлагаемого устройства обусловлена повышением его надежности, упрощением и повышением быстродействия по сравнению с известным.

Формула изобретения

Устройство для вычисления суммарного значения параметра дискретно увеличивающегося числа иэделий в различных точках контроля, преимущественно теоретического веса изделий, содержащее измерительные каналы, в количестве, равном числу точек контроля изделий, каждый из которых выполнен в виде датчика наличия изделия, подключенного к одному входу элемента памяти, выход которого соединен с одними входами первого и второго элементов I), выход первого из которых подключен к одному из трех входов регистра, выход второго - к одному из двух входов коммутатора, другой вход которого соединен с выходом регистра и общие для всех каналов регистрирующий прибор, входы которого подключены к выходам регистров всех каналов, мультиплексор, входы которого соединены с выходами коммутаторов всех каналов, многовходовой элемент ИЛИ, связывающий выходы элементов памяти всех каналов с одним из входов элемента запрета, через другой вход которого генератор импульсов соединен с другими входами вторых элементов И всех каналов,.и сумматор, один вход которого соединен с выходом мультиплексора, другой вход — с задатчиком теоретического веса единицы изделия, а выход - с другими входами регистров, третьи входы которых соединены с входом первоначальной установки, который через один из входов двухвходовой схемы ИЛИ связан с другими входами элементов памяти всех каналов, о т л и ч а ю щ е е с я тем, что, с целью увеличения быстродействия и упрош ения устройства, в него введены два элемента задержки, причем влод первого элемента задержки связан с выходом элемента запрета, выход первого элемента. задержки подключен к другим входам первых элементов И всех каналов и к входу вто-.

1. Авторское

И 647546, кл. G

2. Авторское. 798S71 кл. G

5 (прототип).

7 957220 рого элемента задержки, выход которого соединен с другим входом двухвходовой схемы ИЛИ, Источники информации, принятые во внимание при экспертизе

8 свидетельство СССР

0l С 9/00, 1977. свидетельство СССР

06 F 15/46, 1979
