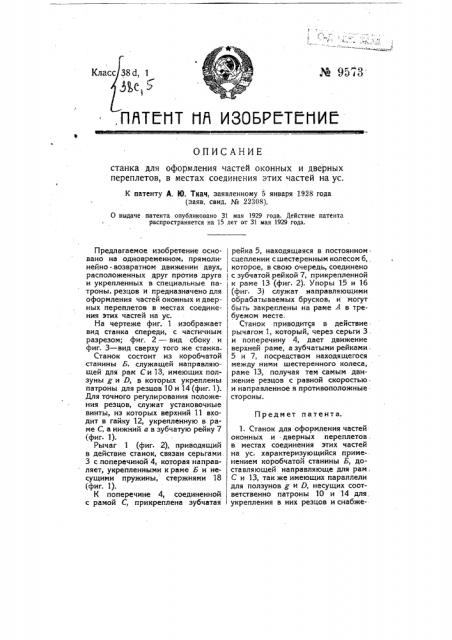

ОПИСАНИЕ станка для оформления частей оконных и дверных переплетов, в местах соединения этих частей на ус.

К патенту А. 10. Ткач, заявленному о января 1928 года (заяв. свид. N 22308).

0 выдаче патента опубликовано 31 мая 1929 года. Действие патента распространяется на 15 лет от 31 мая 1929 года.

Предмет патента.

Предлагаемое изобретение основано на одновременном, прямолинейно -.возвратном движении двух, расположенных друг против друга и укрепленных в специальные патроны, резцов и предназначено для оформления частей оконных и дверных переплетов в местах соединения этих частей на ус.

На чертеже фиг. 1 изображает вид станка спереди, с частичным разрезом; фиг. 2 — вид сбоку . и фиг. 3 — вид сверху того же станка.

Станок состоит из коробчатой станины Б, служащей направляющей для рам Си 13, имеющих ползуны g и D, в которых укреплены патроны для резцов 10 и 14 (фиг. 1).

Для точного регулирования положения резцов, служат установочные винты, из которых верхний 11 входит в гайку 12, укрепленную в раме С, а нижний а в зубчатую рейку 7 (фиг. 1).

Рычаг 1 (фиг. 2), приводящий в действие станок, связан серьгами

3 с поперечиной 4, которая направляет, укрепленными к раме Б и несущими пружины, стержнями 18 (фиг. 1).

К поперечине 4, соединенной с рамой С, прикреплена зубчатая рейка 5, находящаяся в постоянном сцеплении с шестеренным колесом б, . которое, в свою очередь, соединено с зубчатой рейкой 7, прикрепленной к раме 13 (фиг. 2). Упоры 15 и 1б (фиг. 3) служат направляющими обрабатываемых брусков, и могут быть закреплены на раме А в требуемом месте.

Станок приводится в действие рычагом 1, который, через серьги 3. и поперечину 4, дает движение верхней раме, а зубчатыми рейками

5 и 7, посредством находящегося между ними шестеренного колеса, раме 13, получая тем самым движение резцов с равной скоростью . и направленное в противоположные стороны.

1. Станок для оформления частей оконных и дверных переплетов . в местах соединения этих частей на ус, характеризующийся применением коробчатой станины Б, доставляющей направляюще для рам, С и 13, так же имеющих параллели для ползунов g и D, несущих соответственно патроны 10 и 14 для укрепления в них резцов и снабженых, в целях точного регулирования положения последних, установочными винтами 11 и а, каковые рамы

С и 13 получают при работе прямолинейно- возвратные перемещения в станине Б при посредстве рычага 1, связанного серьгами 3 с поперечиной 4,, направляемой несущими пружины 17 стержнями 18 и скрепленной с рамой С, в свою очередь соединенной с зубчатой рейкой 5, передающей через ше .стерню б движение рейке 7, связанной с рамой 13, 2. В охарактеризованном в и. 1 станке, применение переставных упоров 15 и 1б для обрабатываемого бруска.
