Устройство для защиты преобразователя
Иллюстрации
Реферат
iii 957721

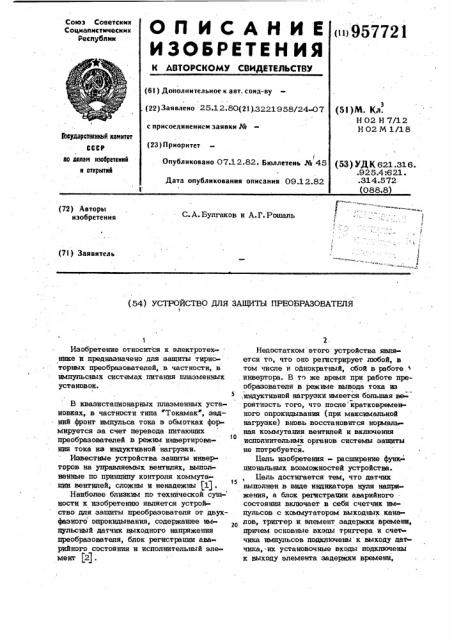

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
\ з
Ф
I (63) Дополнительное к авт. саид-ву (22) ЗаЯвлено 25.1 2.80(21),3221 958/24-07 (51)M. Кл.
Н 02 Н 7/12
Н 02 М 1/18 с присоелинениеи заявки №
Гоеударстеенный квинтет
СССР во делен нэабретеннй н открытий (23) П риоритет
Опубликовано 07.12.82. Бюллетень № 45
Дата опубликования описания 09.1 2.82 (53) УДК 621.316. .925.4:621. .314.572 (088.8 (72) Автори изобретения
С-A. Булгаков и А.Г. Рошаль (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ПРЕОБРАЗОВАТЕЛЯ
Изобретение относится к электротех- . нике и предназначено для защиты тиристорных преобразователей, в частности, в импульсных системах питания плазменных установок.
В квазистационарных плазменных установках, в частности типа Токамак, задний фронт импульса тока в обмотках формируется за счет перевода питающих преобразователей в режим инвертирования тока из индуктивной нагрузки.
Известные устройства защиты инверторов на управляемых вентилях, выполненные по принципу контроля коммутации вентилей, сложны и ненадежны (1). .Наиболее близким по технйческой сущ- ности к изобретению является устрой ство для затциты преобразователя от двухфазного опрокидывания, содержащее импульсный датчик вуаходного напряжения преобразователя, блок регистрации аварийного состояния и исполнительный элемент Г23
Недостатком этого устройства является то, что оно регистрирует любой, в том числе и однократный, сбой в работе инвертора. В то же время при работе преобразователя в режиме вывода тока из .,индуктивной нагрузки имеется большая вероятность того, что после кратковремен ного опрокидывания (при максимальной нагрузке) вновь восстановится нормальная коммутация вентилей и включения
1О исполнительных органов системы защиты не потребуется.
Бель изобретения - расширение функ- циональных воэможностей устройства.
Бель достигается тем, что датчик т5 выполнен в виде индикатора нуля нацряжения, а блок регистрации аварийного состояния включает в себя счетчик импульсов с коммутатором выходных каналов, триггер и элемент задержки времени, причем основные входы триггера и счет чика импульсов подключены к выходу датчика, -их установочные входы подключены к выходу элемента задержки времени, Устройство для защиты преобразователя от двухфазного опрокидывания, содержащее датчик выходного напряжения преобразователя, блок регистрации аварийного состояния и исполнительный элемент, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных
Возможностей, упомянутый датчик выполнен В виде индикатора нуля нап жжения, а блок регистрации аварийного состояния включает в себя счетчик импульсов с коммутатором выходиых каналов, триггер и элемент задержки времени, причем оо» новные входы триггера и счетчика импульсов подключены к выходу датчика, их установочные входы подключены к выходу элемента задержки времени, выход триггера подключен к входу элемента задержки времеви, а выходи счетчика импульсов через коммутатор выходных каналов подключены к входу исполнительного элемента.
3 М 1 выход триггера подключей к входу элемента задержки времени, а выходы счетчика импульсов через коммутатор выходных канапов подключены к входу испол нительного элемента. 5
На фиг. 1 изображена функциональная схема устройства; йа фиг. 2 - временная диаграмма состояний ВыходОВ Отдельных элементов.
Устройство содержит датчик 1 и блок Ie
2 регистрации аварийного состояния, состоящий из соединенных последовательно триггера 3 и элемента 4 задержки
speMew, а также счетчик 5 импульсов, соединенный с исполнительным элемен- д том 6 через коммутатор 7. Установочные входы (R) триггера 3 и счетчика 5 импульсов соединены с выходом элемента 4 задержки времени, а их основные входы (5 и С) - с выходом датчика 1, подключенного параллельно индук1иВной нагрузке 8, питаемой преобразователем9.
Устройство работает следующим обра зом.
При двухфазном Опрокидывании пре я образователя 9 к индуктивной нагрузке
8 оказывается приложенным линейное . напряжение сети переменного тока, и на . выходе датчика 1 формируются импульсы в моменты перехода синусоиды напряжения через ноль. Первый импульс с.дач. чика 1 перебрасывает "триггер 3 и запус кает элемент 4 задержки времени. Одно временно начинает.функционировать счеч чик 5 импульсов, на соответствующих выходах KoTopoFo по мере пОступления импульсов. на счетный вход (С} поочередно появляется потенциал "логической 1.
В том случае, когда нормальная рабо .
- та преобразователя восстанавливается прежде, чем указанный потенциал появи1 ся на том выходе счетчика, к которому подключен подвижный контакт коммутатора 7, сигнал аб аварии на исполни, тельный элемент 6 не поступает, а че-
45 рез заданное время триггер 3 и счетчик, 5 устанавливаются в исходное состояние импульсов с выхода элемента 4 задержки времени.
1 й1 4
В случае продолжительного нарушения в работе преобразователя, создающего аварийную ситуашпо, очередной импульс с датчика 1 приводит к включению исполнительного элемента 6. Наличие ком« мутатора 7 позволяет изменять временную уставку срабатывания защиты в за.-исимости от конкретных условий использования преобразователя.
Таким образом, расширяются функциональные возможности устройства и, как следствие, уменьшается количество неощавданных аварийных отключений преобразователя, а также непроизводительных простоев оборудования, вызванных этими отключениями.
Формула из обретения
Источники информации, щщнятые во Внимание при aKcizepTHBe
1. Авторское свидетельство СССР
М 316150, кл. Н 02 Н 7/10, 1971.
2. Авторское свидетельство СССР
Мю 225987, кл. Н 02 Н 7/12, 1967.
