Головка для пульверизации жидкости

Головка для пульверизации жидкости

Иллюстрации

Показать все

Реферат

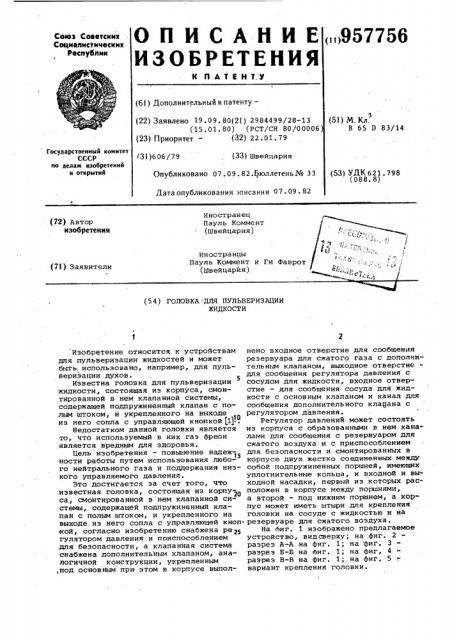

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

„„957756

Союз Советских

Социалистических

Республик (61) Дополнительный к патенту— (51) М. Кл.

В 65 D 83/14 (22) Заявлено 19.09. 80(21) 2984499/28-13 (15. 01. 80) (РСТ/СН 80/00006 (23) Приоритет - (32) 22.01.79

Государственный комитет

СССР ио делан изобретений и открытий 31)606/79 (33) Швейцария

Опубликовано 07.09.82.Бюллетень№ 33

Дата опубликования писания 07 ° 09 ° 82 (53) УДК 621. 798 (088. 8) Иностранец

Пауль Коммент (Швейцария) (721 Автор изобретения

Иностранцы

Пауль Коммент и Ги Фаврот (Швейцарйя) с 7 (71) Заявители (54) ГОЛОВКА ДЛЯ ПУЛЬВЕРИЗАЦИИ

ЖИДКОСТИ

Изобретение относится к устройствам для пульвериэации жидкостей и может быть:использовано, например, для пульверизации духов.

Известна головка для пульверизации жидкости, состоящая из корпуса, смонтированной в нем клапанной системы, содержащей подпружиненный клапан с полым штоком, и укрепленного на выходе из него сопла с управляющей кнопкой (11-, Недостатком данной головки является то, что используемый в них газ фреон является вредным для здоровья.

Цель изобретения — повышение надеж15 ности работы путем использования любого нейтрального газа и поддержания низкого управляемого давления.

Это достигается за счет того, что известная головка, состоящая из корпуса, смонтированной в нем клапанной системы, содержащей подпружиненный клапан с полым штоком, и укрепленного на выходе из него сопла с управляющей кнопкой, согласно изобретению снабжена ре>5 гулятором давления и приспособлением для безопасности, а клапанная система снабжена дополнительным клапаном, аналогичной конструкции, укрепленным ,под основным при этом в корпусе выполнено входное отверстие для сообщения резервуара для сжатого газа с дополнительным клапаном, выходное отверстие для сообщения регулятора давления с сосудом для жидкости, входное отверстие — для сообщения сосуда для жидкости с основным клапаном и канал для сообщения дополнительного клапана с регулятором давления.

Регулятор давлений может состоять иэ корпуса с образованными в нем каналами для. сообщения с резервуаром для сжатого воздуха и с приспособлением для безопасности и смонтированных в корпусе двух жестко соединенных между собой подпружиненных поршней, имеющих уплотнительные кольца, и входной и выходной насадки, первый из которых расположен в корпусе между поршнями, а второй — под нижним поршнем, а корпус может иметь штыри для крепления головки на сосуде с жидкостью и на резервуаре для сжатого воздуха.

На Аиг. 1 изображено предлагаемое устройство, видсверху; на фнг. 2 разрез A-A на фиг. 1; на фиг. 3 разрез Б-Б на Фиг. 1; на фиг, 4 разрез В-В на фиг. 1; на фиг. 5 вариант крепления головки.

957758, Предлагаемая головка состоит из корпуса 1, в котором крепятся клапан. ная система 2, регулятор давления 3 и приспособление для безопасности, при этом клапанная система состоит из двух аналогичных конструкций и 5 расположенных один под другим клапанов, каждый из которых включает корпус 4 и 5, имеющий уплотнительные кольца 6, 7 и 8, 9, полый шток 10 и

11, пружины 12 и 13, при этом на вы- )p ходном конце полого штока 10 смонтирована управляющая кнопка 14 с соплом 15, корпус 1 имеет канал 16 для сообщения дополнительного клапана с.регулятором давления 3, входное отверстие 17 для сообщения резервуара для сжатого газа с дополнительным клапаном, выходное отверстие 18 для сообщения регулятора давления с сосудом для жидкости и входное отверстие 19 для сообщения сосуда для жидкости с основным клапаном. Peгулятор давления 3 содержит корпус 20, в котором Смонтированы два жестко соединенных между собой поршня 21 и

22, имеющих уплотнительные кольца

23 и 24 и пружину 25, при этом в корпусе 20 образованы две кольцевые камеры 26 и 27, соединенные образованными в корпусе 20 каналами 28 и 29 соответственно с резервуаром для сжа-30 того газа и приспособлением для безопасности 30, представляющим собой резиновый шарик 31, удерживаемый в гнезде 32 пружиной 33, давление которой может регулироваться с помощью 35 винта 34.

На корпусе 1 в одном из вариантов

его выполнения имеются шть1ри 35 для крепле ния головки к сосуду с жидкостью и к резервуару 36 для сжатого 40 воздуха.

Устройство работает следующим образом.

Корпус 1 головки жестко при помощи штырей 35 соединяется с резервуаром для сжатого газа. При нажатии на управляющую кнопку 14 шток 10 опускается и посредством пружины 12 увлекает за собой корпус 4 основного клапана и шток 11 дополнительного клапана, сжимая пружину 13. В результате того, что пружины 12 и 13 идентичны, основной клапан открывается с небольшим опережением по сравнению с дополнительным клапаном. При этом резервуар 36 для сжатого газа .сообщается с регулятором давления 3 через канал 16, кольцевую камеру 37, отверстия Зф-40, полость штока 11 и канал

41. Гаэ выходит из регулятора давления 3 через канал 29, камеру 27 и отверстие 18 и поступает внутрь сосуда для жидкости. Небольшое повышение давления в сосуде заставляет жидкость выходить через отверстие 19, После этого жидкость проходит через отверстия 42-44 и выходит через сопло 15.

Использование предлагаемого устройства позволяет испольэовать для распыления жидкости любой инертный газ.

Формула изобретения

1. Головка для пульверизации жидкости, состоящая из корпуса, смонти- рованной в нем клапанной системы, содержащей подпружиненный клапан с полым штоком, и укрепленного на выходе из него сопла с управляющей кнопкой, отличающаяся тем, что, с целью повышения надежности работы путем использования любого нейтрального газа и подцержания низкого управляемого давления, она снабжена регулятором давления и приспособлением для безопасности, а клапанная система снабжена дополнительным клапаном. аналогичной конструкции, укрепленным под основным, при этом в корпусе выполнены входное отверстие для соединения резервуара для сжатого газа с дополнительным клапаном, выходное отверстие — для сообщения регулятора давления с сосудом для жидкости, входное отверстие для сообщения сосуда для жидкости с основным клапаном и канал для сообщения дополнительного клапана с регулятором давления.

2. Головка по п. 1, о т л и ч аю щ а я с я тем, что регулятор давления состоит из корпуса с образованными в нем каналами для сообщения с резервуаром для сжатого газа с приспособлением для безопасности и смонтированных в корпусе двух жестко соединенных между собой подпружиненных поршней, имеющих уплотнительные кольца и входной и выходной насадки, первый из которых расположен в корпусе между поршнями, а второй — под нижним поршнем.

3. Головка по п. 1, о т л и ч аю щ а я с я тем, что в нижней части корпуса имеются штыри Ъля крепления головки на сосуде с жидкостью и на резервуаре для сжатого воздуха.

Источники информации, принятые во внимание при экспертизе

1. Патейт Франции 9 2188566, кл. В 65 D 83/14, опублик. 1974.
