Реферат

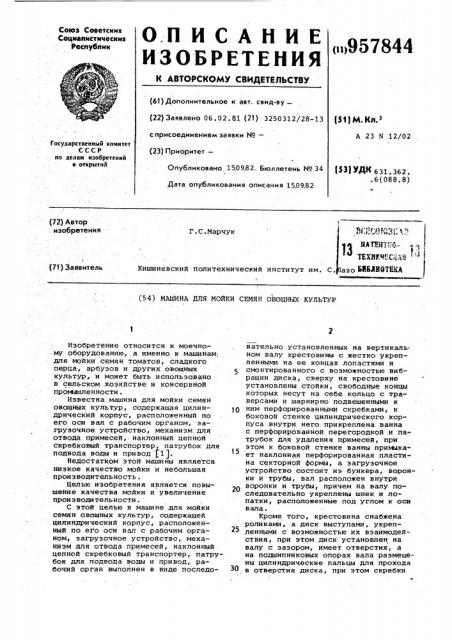

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социелистических

Реслублик (ii>957844 (61) Дополнительное к авт, свид-ву— (22) Заявлено 06. 02. 81 (21) 3250312/28-13 с присоединением заявки ¹â€”

151)М Кл з

A 23 N 12/02 Государственный комитет

СССР но делам изобретений н открытий (23) Приоритет—

Опубликовано 150982 Бюллетень № 34

f53l ÏÐ 631.362. .6(088.8}

Дата опубликования описания 150982 (72) Автор изобретения

Г.С.Марчук

ИатЕнт „

1,,"

TEXNK9l:.С!Д2 " " аз о ЬИБЛИОТЕИА

1 (71) Заявитель

Кишиневский политехнический институт им. С. (54} МАШИНА ДЛЯ МОЙКИ СЕМЯН ОВОЩНЫХ КУЛЬТУР

Изобретение относится к моечному оборудованию, а именно к машинам; для мойки семян томатов, сладкого перца, арбузов и других овощных культур, и может быть использовано в сельском хозяйстве и консервной проьхааленности.

Известна машина для мойки семян овощных культур, содержащая цилин.дрический корпус, расположенный по его оси вал с рабочим органом, загрузочное устройство, механизм для отвода примесей,, наклонный цепной скребковый транспортер, патрубок для подвода воды и привод (1l.

Недостатком этой машины является низкое качество мойки и небольшая производительность.

Целью изобретения является повышение качества мойки и увеличение производительности.

С этой целью в машине для мойки семян овощных культур, содержащей цилиндрический корпус, расположенный по его оси вал с рабочим органом, загрузочное устройство, механизм для отвода примесей, наклонный цепной скребковый транспортер, патрубок для подвода воды и привод, рабочий орган выполнен в виде последовательно установленных на вертикаль. ном валу крестовины с жестко укрепленными на ее концах лопастями и смонтированного с возможностью вибрации диска, сверху на крестовине установлены стойки, свободные концы которых несут на себе кольцо с траверсами и шарнирно подвешенными к ним перфорированными скребками, к боковой стенке цилиндрического корпуса внутри него. прикреплена ванна с перфорированной перегородкой и патрубок для удаления примесей, при этом к боковой стенке ванны примыкает наклонная перфорированная пластина секторной формы, а загрузочное устройство состоит из бункера, воронки и трубы, вал расположен внутри

2О воронки.и трубы, причем на валу последовательно укреплены шнек и лопатки, расположенные под углом к оси вала.

Кроме того, крестовина снабжена роликами, а диск выступами, укрепленными с возможностью их взаимодействия, при этом диск установлен на валу с зазором, имеет отверстия, а на подшипниковых опорах вала размещены цилиндрические пальцы для прохода в отверстия диска, при этом скребки

957844 транспортера выполнены из эластично го перфорированного материала.

На фиг.1 изображена машина для мойки семян овощных культур; на фиг.2 — разрез A-A на фиг.1; на фиг.3 — разрез Б-Б на фиг.2; на 5 фиг .4 — вид 1 на фиг.1(скребок цепного транспортера).

Машина для Мойки семян овощных культур содержит цилиндрический корпус 1, расположенный по его оси вал 10

2 с рабочим органом, загрузочное устройство 3, механизм 4 для отвода. примесей, наклонный цепной скребковый транспортер 5 и привод, включающий мотор — редуктор б планетарноэубчатый двухступенчатый горизонтальный и редуктор 7 с конической зубчатой передачей (фиг.1) .

Корпус 1 состоит из моечной камеры В, в нижней части которой установлены отражатель 9 и воронкообразное днище 10 с.патрубком 11. Вал

2 установлен в подшипниковых опорах

12 и 13 машины и соединен при помощи глухой муфты с ведомым валом редуктора 7. Корпус нижней подшипниковой опоры вала 2 установлен на крестовине,прикрепленной к днищу 10 корпуса 1. На валу 2 установлен шнек 14, лопатки 15, крестовина 16 с лопастя-. ми 17, диск 18. Лопатки 15 эакрепле- 30 ны под углом к оси вала 2 для создания осевых потоков воды, семян и примесей, способствующих погружению последних в моечную камеру 8. На валу

2 закреплена также крестовина 16 с 35 роликами 19, входящими в контакт с выступами 20 диска 18. Крестовина 16 закреплена неподвижно, а диск 18 установлен с зазором на валу 2. К крышке корпуса подшипниковой опоры 13, 40 закреплены цилиндрические пальцы 21, размещенные с зазором в отверстия диска 18. Между крышкой корпуса подшипниковой опоры 13 и диском 18 установлена пружина 22. 45

Загрузочное приспособление 3 содержит бункер 23, заслонку 24, воронку 25, к меньшему диаметру которой закреплена труба 26. Воронка 25 закреплена к крышке цилиндрического корпуса. Шнек 14 установлен в воронке 25, лопатки 15 размещены в трубе

26.

Механизм 4 для отвода примесей . включает перфорированные скребки 27, э.акрепленные посредством шарнирных подвесок 28 к вращающимся траверсам

29. К. крестовине 16 закреплены стойки

30, в верхней части которых приварено кольцо 31 с тремя траверсами 29.

В моечной камере 8 к цилиндрическо- 60 му корпусу 1 прикреплена ванна 32 с перфорированной перегородкой 33 и патрубком 34. Над ванной 32 смонтированы дугообразные прутья 35. К внутренней образующей поверхности моечной камеры 8 и боковой стенке ванны 32 примыкает перфорированная секторная пластина 36, установленная под углом к горизонтальной плоскости (фиг.2 и 3), К днищу ванны 32 присоединена труба 37 для отвода воды, получаемая при обезвоживании примесей на перфорированной перегородке 33. Наклонный цепной скребковый транспортер 5 состоит из корпуса 38, лотка

39 с трубопроводом 40 и вентилем

41, патрубка 42 (фиг.1). Привод во вращении звездочек 43 осуществля- ется от мотора — редуктора 44 планетарно-зубчатого двухступенчатого горизонтального. К втулочно-роликовым цепям 45 прикреплены планки 46 и эластичные перфорированные скребки 47 (фиг.4) . Для подвода воды в

-моечную камеру 8 служит поплавковое устройство, состоящее из ванны 48, поплавка 49 и клапана 50. Поплавковое устройство присоединено к трубопроводу 51 для подвода воды в моечную камеру 8 (фиг.1). Ванна 48 поплавкового устройства соединена при помощи трубопровода 52 с отражателем

9, который снабжен окнами 53 для выхода воды.

Машина работает следующим образом.

В моечную камеру 8 корпуса 1 подается вода, уровень которой поддерживается постоянным поплавковым устройством. Из бункера 23,семена вместе с примесями непрерывно поступают в воронку 25. При вращении вала 2 шнек

14 подает семена вместе с примесями в трубу 26. Вращающиеся лопатки 15 создают осевые потоки воды, семян и примесей, способствующие погружению семян в моечную камеру 8. После выхода иэ трубы 26 семена и примеси подвергаются ударному воздействию воды.

Ударное воздействие воды на семена и примеси производится с помощью вибрирующего в вертикальной плоскости диска 18. Колебательное движение диска 18 производится вследствие перемещения роликов 19 крестовины 16 по выступам 20.

Пружина 22 обеспечивает постоянный контакт роликов 19 и выступов

20 в процессе вращения вала 2 (фиг.1) .

Смесь семян с водой получает в камере 8 круговое движение эа счет вращения лопастей 17. Разделение семян и примесей производится вследствие раэности их плотностей. Дефектные семена, слизь и различные легкие примеси увлекаются потоком воды в верхнюю часть моечной камеры 8 и отводятся перфорированными скребками 27 в ванну 32. При вращении кольца 31 получают круговое движение траверсы 29 с перфорированными скребками 27 (фиг.2)

Легкие примеси отводятся скребками

27 на наклонную перфорированную плас957844 тину 36, через отверстия которой вода стекает обратно в камеру 8 (фиг.3)

Дальнейшее перемещение пластины 27 приводит к поступлению примесей в ванну. 32 и затем они отводятся из машины через патрубок 34. При «падении примесей на поверхность перфорированной перегородки 33 происходит дополнительное обезвоживание примесей (фиг Ц . Вода, которая собирается на дно ванны 32 вследствие механического .обезвоживания примесей, выводит ся из машины через трубу 37. Семена оседают внизу днища 10 и постепенно уходят через патрубок 11 к транспортеру 5. Семена перемещаются прорезиненными перфорированными скребками 47 цепного транспортера 5 к патрубку 42 (фиг.1) и через него выгружаются из машины. Отражатель 9 способствует образованию восходящего потока воды, а также задержанию примесей при ударном воздействии воды о нем вследствии вибрации диска 18. В период санитарной обработки машины вода с различными загрязнениями отводится на очистные сооружения через патрубок 40 при предварительном открытии вентиля 41.

Повышение качества эффективности мойки семян овощных культур достигается эа счет установки на валу 2 в зоне выходного патрубка трубы 26 крестовины 16 с лопастями 17 и вибрирующего в вертикальной плоскости диска 18.ударное воздействие воды на семена и примеси за счет вибрации диска. 18 способствует отделению слизи, а также ускоряет процесс флотации . Интенсивное перемешивание семян с водой за счет применения укаэанных двух технических решений способствует увеличению производительности машины.

Выполнение загрузочного устройства 3 с воронкой 25, в зоне которых установлены вращающиеся шнек 14 и лопатки 15, способствует получению хорошо отмытых и неповрежденных семян.

Обеспечение механизма 4 для отделения примесей перфорированными скребками 27 и перфорированной секторной пластиной 36, а также ванной

32 с перфорированной перегородкой 33 способствует механическому обезвоживанию Примесей в процессе их отвода иэ моечной камеры 8.

Кроме того, данное техническое решение обеспечивает снижение расхода воды за счет возврата последней в моечную камеру 8 после очистки от примесей. Выполнение скребков цепного .транспортера перфорированными также способствует снижению расхода воды при мойке семян овощных культур.

Годовой экономический эффект от внедрения одной машины в семеноводческих хозяйствах сельского хозяйства при производстве посевного материала, а также на консервных заводах для мойки семян томатов и сладкого перца с целью их утилизации составляет 5860 руб.

Формула изобретения

1. Машина для мойки семян овощных культур, содержащая цилиндрический корпус, расположенный по его оси вал с рабочим органом, загрузочное устройство, механизм для отвода примесей, наклонный цепной скребковый транспортер, патрубок для подвода воды и привод, отличающаяся тем, что, с целью повышения качества мойки и увеличения производительности, рабочий орган выполнен в виде последовательно установленных на

20 вертикальном валу крестовины с жест-.

yg ко укрепленными на ее концах лопастями и смонтированного с возможностью вибрации диска, сверху на крестовине установлены стойки, свободные концы которых несут на себе кольцо с траверсами и шарнирно подвешенными к ним перфорированными скреб-,. ками, и боковой стенке цилиндрического корпуса внутри него прикреплена ванна с перфорированной перегородкой и патрубок для удаления примесей, З5 при этом к .боковой стенке ванны примыкает наклонная перфорированная пластина секторной формы.

2. Машина по п.1, о «т л и .ч а ю щ а я с я тем, что загруэоч ® Ное устройство состоит иэ бункера, воронки и трубы, вал расположен внутри воронки и трубы, причем на валу последовательно укреплены шнек и лопатки, расположенные под углом

45 к оси вала.

3. Машина по п.1, о т л и ч а— ю щ а я с я тем, что крестовина снабжена роликами, а диск — выступами, укрепленными с воэможностью их взаЯ имодействия, при этом диск установлен на валу с,зазором, имеет отверстия, а на подшипниковых опорах вала размещены цилиндрические пальцы для прохода в отверстия диска. у 4. Машина по п.1, о т л и ч а ю щ а я с я тем, что скребки транспортера выполнены из эластичного перфорированного материала.

Источники информации, принятые во внимание при экспертизе

1. Буткевич П., Пригода А. Мойка и сушка семян овощных культур.—

"Сельское хозяйство Молдавии", 1966, 9 7 с.54.

957844

6-6 аа5е нупа

Р9
